一种指纹识别的多功能折叠钥匙的制作方法

本发明涉及智能钥匙技术领域，具体为一种指纹识别的多功能折叠钥匙。

背景技术：

钥匙是人们生活中的一种常用的开锁工具，制作钥匙的材料主要以铜、锌、铝、铁和其它金属。钥匙的发明比锁要晚些，自4000年前已在古埃及出现。钥匙种类很多，有普通钥匙、智能钥匙、遥控钥匙、电子钥匙等等。折叠式钥匙一般是按下按钮就可以弹出钥匙片的，然而这样就人人都可以使用了，安全性能较低，为解决这一问题，专利授权公告号为cn201902060u(授权公告日：2011.07.20)的中国发明专利公开了一种指纹识别钥匙，利用指纹识别技术来提高钥匙的安全性，但其功能较为单一，不能满足快速发展的社会需求。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种指纹识别的多功能折叠钥匙，解决了目前的钥匙功能单一，安全性不高的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种指纹识别的多功能折叠钥匙，包括外壳，所述外壳的上表面嵌设有指纹采集器，所述外壳的底面嵌设有定位显示器，所述外壳的正面安装有键盘，所述外壳左端的前部开设有与其内腔连通的钥匙孔，所述钥匙孔内设置有钥匙条，所述外壳左端的后部设置有照明灯，所述外壳右端的后部等距离开设有与其内腔连通的通槽。

所述外壳的内腔安装有电路板、插卡板、油缸、扬声器和电池，所述插卡板内插接有sim卡，所述油缸位于外壳内腔右端的前部，油缸上安装有油泵，油缸内滑动连接有活塞杆，所述活塞杆与钥匙条位于外壳内腔的一端连接，所述活塞杆与钥匙条的连接处设置有限位板，所述外壳的内腔热塑成型有两个隔板，并且两个所述隔板分别位于油缸的两侧，两个所述隔板与外壳的内壁之间形成有滑槽，所述钥匙条和限位板均位于滑槽的内部，并且所述限位板与滑槽滑动连接。

所述扬声器位于外壳内腔右端的后部，并且扬声器位于通槽的左侧，所述电路板于外壳内腔左端的后部，所述电路板上集成有单片机、蓝牙芯片、gps定位器和存储器，所述单片机的输出端分别与照明灯、定位显示器、油泵和扬声器的输入端电连接，所述单片机的输入端分别与指纹采集器、gps定位器、键盘和电池的输出端电连接，所述单片机还分别与蓝牙芯片、存储器和sim卡双向电连接。

优选的，所述外壳右端的一个角上设置有挂环，所述挂环上设置有挂绳。

优选的，所述外壳的四角均为圆角。

优选的，所述电池为额定电压三伏特的锂电池。

优选的，所述照明灯为led灯珠，并且所述照明灯嵌设在外壳左端的后部。

优选的，所述外壳的背面嵌设有usb插座，所述usb插座与单片机双向电连接。

(三)有益效果

本发明提供了一种指纹识别的多功能折叠钥匙。具备以下有益效果：

(1)、该指纹识别的多功能折叠钥匙，利用指纹采集器、单片机和存储器的配合，能够通过指纹采集器来采集使用者的指纹，并利用单片机将采集的信息与存储器进行对比，以对使用者的身份进行辨别，提高了钥匙使用时的安全性。

(2)、该指纹识别的多功能折叠钥匙，利用sim卡、gps定位器、单片机和定位显示器的配合，使用时能够将gps定位器相匹配的信号发射器置于汽车内部，利用信号发射器、gps定位器和sim卡配合对卫星定位的位置信息进行接收，然后使用者能够在定位显示器上对车辆位置进行辨别，便于对车辆的位置进行查找。

(3)、该指纹识别的多功能折叠钥匙，利用单片机、蓝牙芯片和扬声器的配合，能够利用蓝牙芯片将扬声器与手机、平板和电脑等蓝牙播放设备通过蓝牙协议连接，从而能够使该钥匙充当蓝牙音箱使用，功能较为齐全。

(4)、该指纹识别的多功能折叠钥匙，挂环与挂绳的配合，方便了对钥匙的悬挂和携带，防止钥匙发生丢失，照明灯的设置能够在夜晚起到照明的作用，夜晚使用时，能够在通过指纹采集器解锁后，按下键盘上的按键，键盘将信号传输给照明灯，来达到利用照明灯照明的目的，使用较为方便。

(5)、该指纹识别的多功能折叠钥匙，利用油缸、活塞杆与油泵的配合，能够方便对钥匙条的伸出和收回，在利用指纹采集器对钥匙解锁后，能够通过按下键盘上的按键，来利用单片机控制油泵对油缸进油和出油进行控制，从而达到了对钥匙条收缩控制的目的，限位板和滑槽的配合，使钥匙条在伸出时较为稳定，使用较为简单，同时限位板也对钥匙条起到了限位的作用，避免了钥匙条的过渡伸出。

附图说明

图1为本发明结构俯视图；

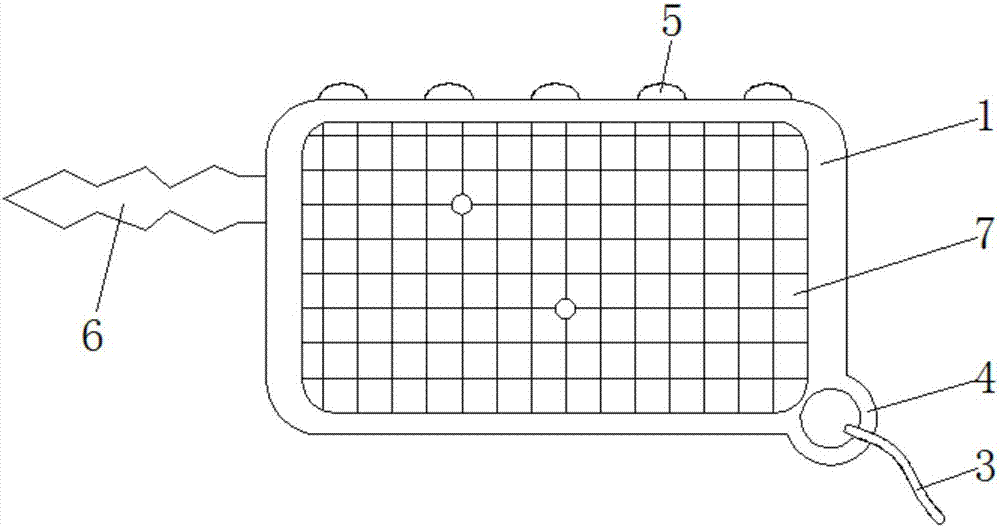

图2为本发明结构仰视图；

图3为本发明结构正视图；

图4为本发明结构剖视图；

图5为本发明原理框图。

图中：1外壳、2指纹采集器、3挂绳、4挂环、5键盘、6钥匙条、7定位显示器、8照明灯、9钥匙孔、10滑槽、11限位板、12活塞杆、13油泵、14油缸、15隔板、16通槽、17扬声器、18电池、19sim卡、20插卡板、21电路板、22单片机、23存储器、24gps定位器、25蓝牙芯片、26usb插座。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种指纹识别的多功能折叠钥匙，包括外壳(1)，外壳(1)的四角均为圆角，外壳(1)右端的一个角上设置有挂环(4)，挂环(4)上设置有挂绳(3)，挂环(4)与挂绳(3)的配合，方便了对钥匙的悬挂和携带，防止钥匙发生丢失，照明灯(8)的设置能够在夜晚起到照明的作用，夜晚使用时，能够在通过指纹采集器(2)解锁后，按下键盘(5)上的按键，键盘(5)将信号传输给照明灯(8)，来达到利用照明灯(8)照明的目的，使用较为方便，外壳(1)的上表面嵌设有指纹采集器(2)，外壳(1)的底面嵌设有定位显示器(7)，外壳(1)的正面安装有键盘(5)，外壳(1)的背面嵌设有usb插座(26)，usb插座(26)与单片机(22)双向电连接，外壳(1)左端的前部开设有与其内腔连通的钥匙孔(9)，钥匙孔(9)内设置有钥匙条(6)，外壳(1)左端的后部设置有照明灯(8)，照明灯(8)为led灯珠，并且照明灯(8)嵌设在外壳(1)左端的后部，外壳(1)右端的后部等距离开设有与其内腔连通的通槽(16)，利用指纹采集器(2)、单片机(22)和存储器(23)的配合，能够通过指纹采集器(2)来采集使用者的指纹，并利用单片机(22)将采集的信息与存储器(23)进行对比，以对使用者的身份进行辨别，提高了钥匙使用时的安全性。

外壳(1)的内腔安装有电路板(21)、插卡板(20)、油缸(14)、扬声器(17)和电池(18)，电池(18)为额定电压三伏特的锂电池，插卡板(20)内插接有sim卡(19)，油缸(14)位于外壳(1)内腔右端的前部，油缸(14)上安装有油泵(13)，油缸(14)内滑动连接有活塞杆(12)，活塞杆(12)与钥匙条(6)位于外壳(1)内腔的一端连接，活塞杆(12)与钥匙条(6)的连接处设置有限位板(11)，外壳(1)的内腔热塑成型有两个隔板(15)，并且两个隔板(15)分别位于油缸(14)的两侧，两个隔板(15)与外壳(1)的内壁之间形成有滑槽(10)，钥匙条(6)和限位板(11)均位于滑槽(10)的内部，并且限位板(11)与滑槽(10)滑动连接，利用油缸(14)、活塞杆(12)与油泵(13)的配合，能够方便对钥匙条(6)的伸出和收回，在利用指纹采集器(2)对钥匙解锁后，能够通过按下键盘(5)上的按键，来利用单片机(22)控制油泵(13)对油缸(14)进油和出油进行控制，从而达到了对钥匙条(6)收缩控制的目的，限位板(11)和滑槽(10)的配合，使钥匙条(6)在伸出时较为稳定，使用较为简单，同时限位板(11)也对钥匙条(6)起到了限位的作用，避免了钥匙条(6)的过渡伸出。

扬声器(17)位于外壳(1)内腔右端的后部，并且扬声器(17)位于通槽(16)的左侧，利用单片机(22)、蓝牙芯片(25)和扬声器(17)的配合，能够利用蓝牙芯片(25)将扬声器(17)与手机、平板和电脑等蓝牙播放设备通过蓝牙协议连接，从而能够使该钥匙充当蓝牙音箱使用，功能较为齐全，电路板(21)于外壳(1)内腔左端的后部，电路板(21)上集成有单片机(22)、蓝牙芯片(25)、gps定位器(24)和存储器(23)，单片机(22)的输出端分别与照明灯(8)、定位显示器(7)、油泵(13)和扬声器(17)的输入端电连接，单片机(22)的输入端分别与指纹采集器(2)、gps定位器(24)、键盘(5)和电池(18)的输出端电连接，单片机(22)还分别与蓝牙芯片(25)、存储器(23)和sim卡(19)双向电连接，利用sim卡(19)、gps定位器(24)、单片机(22)和定位显示器(7)的配合，使用时能够将gps定位器(24)相匹配的信号发射器置于汽车内部，利用信号发射器、gps定位器(24)和sim卡(19)配合对卫星定位的位置信息进行接收，然后使用者能够在定位显示器(7)上对车辆位置进行辨别，便于对车辆的位置进行查找。

综上所述，该指纹识别的多功能折叠钥匙，结构简单，功能齐全，使用方便，安全性较高，解决了目前的钥匙功能单一，安全性不高的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
