一种家具设计用的操作台的制作方法

本实用新型涉及家具设计技术领域，具体为一种家具设计用的操作台。

背景技术：

家具设计既是一门艺术，又是一门应用科学。主要包括造型设计、结构设计及工艺设计3个方面。设计的整个过程包括收集资料、构思、绘制草图、评价、试样、再评价和绘制生产图。

为了更好的方便家具设计后期的施工过程，有的家具设计图纸内容较为密集，无法做到边施工，边用手拿着图纸进行比对，所以给工作人员带来了不必要的麻烦，为了更好的能够让工作人员边工作边看图，需要设计一个方便实用的操作台来提供给工作人员。

技术实现要素：

本实用新型的目的在于提供一种家具设计用的操作台，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种家具设计用的操作台，包括底座，所述底座的上端一侧固定连接有伸缩套，所述伸缩套的内部滑动连接有伸缩杆，所述伸缩杆的内部设有螺纹槽，所述伸缩套的内部设有螺纹孔，所述螺纹孔的内部螺纹连接螺纹旋钮，所述螺纹旋钮的另一端螺纹连接螺纹槽，所述伸缩杆的上端固定连接有置物盒，所述置物盒的上端通过轴连接有盒盖，所述盒盖的内部固定连接有灯座，所述灯座的内侧固定连接有紫外线灯管，所述盒盖的内部下端嵌入有玻璃板，所述盒盖的上端固定连接有开关，所述开关通过电路串联连接灯座，所述灯座通过电路串联连接紫外线灯管，所述底座的上端另一侧固定连接有转动槽，所述转动槽的内部活动套接有转盘，所述转盘的上端固定连接有支撑杆，所述支撑杆的上端焊接有定位套，所述定位套的内侧固定套接有螺纹杆，所述螺纹杆的一端焊接有垫片，所述螺纹杆的表面分别活动套接有第一轴套和第二轴套，所述第一轴套的另一侧紧贴垫片的表面，所述螺纹杆的另一端滑动套接有轴孔盘，所述第二轴套的另一侧紧贴轴孔盘的表面，所述螺纹杆的另一端表面穿过轴孔盘螺纹连接有螺纹套，螺纹套的另一端焊接有普通旋钮，所述第一轴套的表面和第二轴套的表面均通过支架固定连接有展示板。

优选的，所述开关与室内电路通过串联连接。

优选的，所述紫外线灯管的型号为QB801。

优选的，所述玻璃板由透明钢化玻璃材料制成。

优选的，所述螺纹杆、展示板和螺纹套均由不锈钢材料制成。

与现有技术相比，本实用新型的有益效果是：该家具设计用的操作台，能够为家具设计的装修工人提供便捷的服务，能够根据家具组装的高度，将置物盒进行升降调节，再通过螺纹旋钮对高度进行固定，使得置物箱的高度能够满足工人的作业需求，让工人保持一个舒服的姿势进行站位工作，箱盖内的紫外线灯管，能够对置物盒内的工具进行不定期的消毒处理，使得工人在反复接触工具时，尽可能的不会受到各类细菌的感染，展示板能够在其表面平铺图纸，使得工作人员能够边工作边观察图纸进行比对，使得工人的作业负担能够减轻，提高作业效率。

附图说明

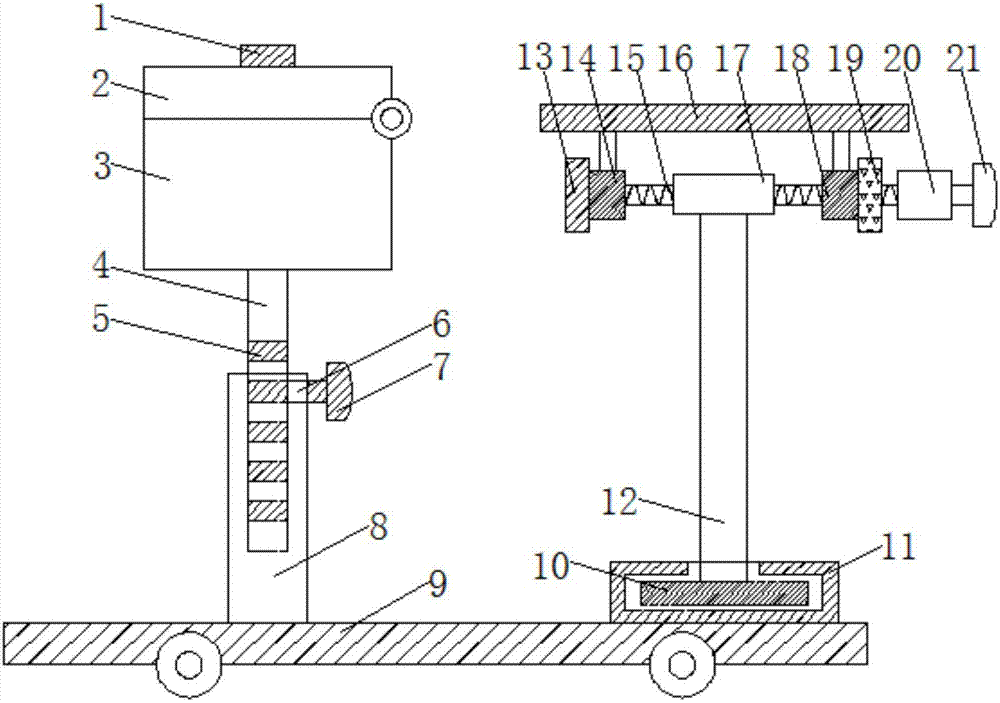

图1为本实用新型的整体结构示意图；

图2为本实用新型的紫外线灯管位置示意图。

图中：1开关、2盒盖、3置物盒、4伸缩杆、5螺纹槽、6螺纹孔、7螺纹旋钮、8 伸缩套、9底座、10转盘、11转动槽、12支撑杆、13垫片、14第一轴套、15螺纹杆、 16展示板、17定位套、18第二轴套、19轴孔盘、20螺纹套、21普通旋钮、22紫外线灯管、23灯座、24玻璃板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种家具设计用的操作台，包括底座9，底座9的上端一侧固定连接有伸缩套8，伸缩套8的内部滑动连接有伸缩杆4，能够进行高度的调节，伸缩杆4的内部设有螺纹槽5，伸缩套8的内部设有螺纹孔6，螺纹孔6的内部螺纹连接螺纹旋钮7，螺纹旋钮7的另一端螺纹连接螺纹槽5，能够对高度进行固定，伸缩杆4的上端固定连接有置物盒3，置物盒3的上端通过轴连接有盒盖2，盒盖2的内部固定连接有灯座23，灯座23的内侧固定连接有紫外线灯管22，能够对使用的工具进行消毒处理，盒盖2的内部下端嵌入有玻璃板24，玻璃板24由透明钢化玻璃材料制成，能够保证紫外线的照射，盒盖2的上端固定连接有开关1，开关1 与室内电路通过串联连接，开关1通过电路串联连接灯座23，灯座23通过电路串联连接紫外线灯管22，紫外线灯管22的型号为QB801，光照强，消毒效果好，底座9的上端另一侧固定连接有转动槽11，转动槽11的内部活动套接有转盘10，转盘10的上端固定连接有支撑杆12，支撑杆12的上端焊接有定位套17，定位套17的内侧固定套接有螺纹杆15，螺纹杆15的一端焊接有垫片13，螺纹杆15的表面分别活动套接有第一轴套14和第二轴套18，能够将展示板16的横向角度进行调节转动，第一轴套14的另一侧紧贴垫片13的表面，螺纹杆15的另一端滑动套接有轴孔盘19，第二轴套18的另一侧紧贴轴孔盘19的表面，螺纹杆15的另一端表面穿过轴孔盘19螺纹连接有螺纹套 20，螺纹套20的另一端焊接有普通旋钮21，普通旋钮21转动螺纹套20，使得螺纹套 20能够通过轴孔盘19挤压第二轴套18，使得第一轴套14挤压垫片13，增大两个轴套侧面的摩擦力，使得角度能够得到固定，第一轴套14的表面和第二轴套18的表面均通过支架固定连接有展示板16，螺纹杆15、展示板16和螺纹套20均由不锈钢材料制成，防止长时间使用出现锈蚀的情况。

本实用新型在具体实施时：当需要对设计的家具进行组装时，通过车轮将整体结构移动到指定位置，根据实际安装的高度需要，通过伸缩杆4在伸缩杆套8内滑动对置物盒3的高度进行调节，再通过螺纹旋钮7螺纹连接螺纹螺纹孔6和螺纹槽5进行高度的固定，然后通过转盘10在转动槽11内的转动，使得展示板16的位置能够进行转动，方便工人观察铺在展示板16表面的图纸，然后通过第一轴套14和第二轴套18 的转动对展示板16的角度进行调节，再通过普通旋钮21转动螺纹套20，使得螺纹套 20能够通过轴孔盘19挤压第二轴套18，使得第一轴套14挤压垫片13，增大两个轴套侧面的摩擦力，使得角度能够得到固定，当工人收工后，将工具存放在置物盒3内，利用开关1接通紫外线灯管22，使得紫外线灯管22照射的紫外线能够透过玻璃板24 对工具进行不定期的消毒，给工人的身体健康提供了有效的帮助。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
