一种可以用作应急钥匙开启门锁的螺丝刀的制作方法

本实用新型涉及一种螺丝刀，尤其涉及一种可以用作应急钥匙开启门锁的螺丝刀。

背景技术：

为了起到防盗和保护隐私的作用，大部分的门在安装的时候都设有安全锁，若忘记带钥匙，门无法打开，需要请锁匠来开锁；目前，锁匠使用的开锁工具比较复杂，对锁匠的专业性和技术的熟练程度有较高的要求，否则可能损坏门锁或无法打开锁芯。

技术实现要素：

本实用新型的目的：提供一种可以用作应急钥匙开启门锁的螺丝刀，只需要螺丝刀附带的批头插入锁芯，直接旋转即可直接打开锁芯。

为了实现上述目的，本实用新型的技术方案是：

一种可以用作应急钥匙开启门锁的螺丝刀，包括螺丝刀柄、第一批头、第二批头及第三批头；所述的第一批头、第二批头及第三批头的后端分别与所述的螺丝刀柄适配插接；所述的第一批头的前端为弧面拨片结构，且所述的弧面拨片结构的宽度大于所述的第一批头的宽度，所述的弧面拨片结构与所述的第一批头为一体结构；所述的第二批头的前端为镰刀状拨片结构，且所述的镰刀状拨片结构为弧面结构且与所述的第二批头为一体结构；所述的第三批头的前端为钩状拨片结构，所述的钩状拨片结构与所述的第三批头位于同一平面内且为一体结构。

上述的可以用作应急钥匙开启门锁的螺丝刀，其中，所述的第一批头的前部为坡状结构，所述的坡状结构的前端厚度小于后端厚度，且所述的坡状结构与所述的弧面拨片结构过渡连接。

上述的可以用作应急钥匙开启门锁的螺丝刀，其中，所述的弧面拨片结构的边角处为圆角结构。

上述的可以用作应急钥匙开启门锁的螺丝刀，其中，所述的第一批头、第二批头及第三批头的后端通过自紧夹头与所述的螺丝刀柄拧紧固定。

本实用新型是一种简单易用的应急钥匙，尤其适用于卧室门、木门门锁的开启，可代替原装钥匙，也可更换批头做螺丝刀使用，多功能，便携简单，易于使用，对使用者的专业性和熟练程度没有要求。

附图说明

图1是本实用新型一种可以用作应急钥匙开启门锁的螺丝刀安装第一批头的主视图。

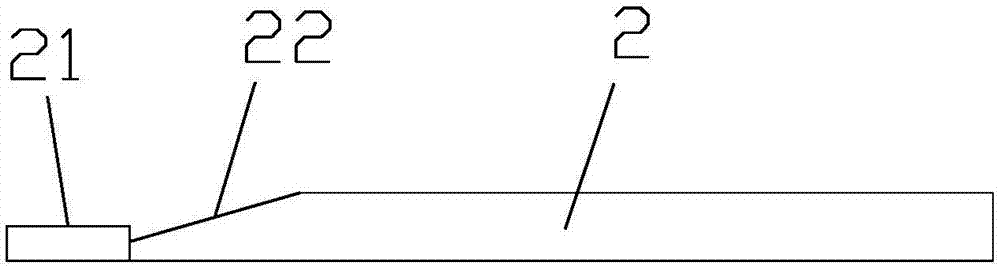

图2是本实用新型一种可以用作应急钥匙开启门锁的螺丝刀的第一批头的侧视图。

图3是本实用新型一种可以用作应急钥匙开启门锁的螺丝刀的第二批头的主视图。

图4是本实用新型一种可以用作应急钥匙开启门锁的螺丝刀的第三批头的主视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1至附图4所示，一种可以用作应急钥匙开启门锁的螺丝刀，包括螺丝刀柄1、第一批头2、第二批头3及第三批头4；所述的第一批头2、第二批头3及第三批头4的后端分别与所述的螺丝刀柄1适配插接；所述的第一批头2的前端为弧面拨片结构21，且所述的弧面拨片结构21的宽度大于所述的第一批头2的宽度，所述的弧面拨片结构21与所述的第一批头2为一体结构；所述的第二批头3的前端为镰刀状拨片结构31，且所述的镰刀状拨片结构31为弧面结构且与所述的第二批头3为一体结构；所述的第三批头4的前端为钩状拨片结构41，所述的钩状拨片结构41与所述的第三批头4位于同一平面内且为一体结构。

所述的第一批头2的前部为坡状结构22，所述的坡状结构22的前端厚度小于后端厚度，且所述的坡状结构22与所述的弧面拨片结构21过渡连接。坡状结构22压下锁芯单子从而使第一批头2顺畅的插入锁芯内部。

所述的弧面拨片结构21的边角处为圆角结构。

所述的第一批头2、第二批头3及第三批头4的后端通过自紧夹头与所述的螺丝刀柄1拧紧固定。

使用时，第一批头2的弧面拨片结构21用来顶住锁芯内部的卡簧并直接带动锁芯拨片，后部可直接插入螺丝刀柄1，可用螺丝刀自紧夹头拧紧固定，可用来开启内部带弹性卡簧的弹子锁。

第二批头3的弧形的镰刀状拨片结构31方便插入一字锁芯，后部可直接插入螺丝刀柄1，可用螺丝刀自紧夹头拧紧固定。将镰刀状拨片结构31的刀口朝上，以刀背柄把为点从一字弹子锁中心点插入，保持中心位置，顶紧内部卡簧片直接带动拨片旋转即可开启。

第三批头4的钩状拨片结构41的大小以能探压到该锁芯弹子为宜，配合能转动锁芯的别子，用钩状拨片结构41将锁芯内弹片全部探压到锁芯开启时弹片所处的位置，锁芯即可转动开启了。

还可配备其他批头，如十字，一字等常用批头。

本实用新型可直接越过锁芯内的钥匙弹子，弹片，直达锁芯最内部，直接旋转卡簧，带动拨片，开启单头弹子门锁。本实用新型打破常规，越过钥匙直接带动锁芯内部卡簧拨片，亦可更换不同的批头探压锁芯弹片到合适位置模仿钥匙齿型开启锁芯，还可做生活常用螺丝刀配备，实现多功能组合。

在本实用新型的描述中，需要理解的是，术语“前端”、“宽度”、“后端”、“前部”、“内部”、“厚度”、“后部”、“上”、“中心”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”、“第三”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中，除非另有明确的规定和限定，术语“插接”、“插入”、“连接”、“固定”、“拧紧”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。

综上所述，本实用新型是一种简单易用的应急钥匙，尤其适用于卧室门、木门门锁的开启，可代替原装钥匙，也可更换批头做螺丝刀使用，多功能，便携简单，易于使用，对使用者的专业性和熟练程度没有要求。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。
