一种防眩光扩散膜的切割设备的制作方法

本技术涉及切割设备的，尤其涉及一种防眩光扩散膜的切割设备。

背景技术：

1、扩散膜，主要是指应用于lcd模组的背光光源部分，光线透过以pet作为基材的扩散层，会与折射率相异的介质中穿过，使得光发生许多折射、反射与散射的现象，可修正光线成均匀面光源以达到光学扩散的效果，而扩散膜在半成品时边缘会伸出多余材料，这就需要切割设备对多余材料进行切割，现有技术会将扩散膜在辊筒上转动，操作员操作切刀沿着扩散膜边缘进行切割，但是由于扩散膜宽度不同且扩散膜伸出的多余材料尺寸不同，此时在使用切刀切割会出现将未伸出部分的材料切割，造成材料的浪费。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种防眩光扩散膜的切割设备。

2、为了实现上述目的，本实用新型采用了如下技术方案：包括底板；

3、所述底板上设置有支架，所述支架内设置有移动架，所述移动架一侧开设第一螺纹孔，所述移动架通过所述螺纹孔与双向螺纹杆活动连接，靠近所述双向螺纹杆两侧均螺纹活动连接切刀，使得两个所述切刀在转动情况下相向运动，可以改变两个所述切刀之间的距离。

4、作为上述技术方案的进一步描述，所述支架两侧开设第一滑槽，所述移动架嵌入所述第一滑槽，所述固定块嵌入所述第一滑槽，所述固定块可以沿着第一滑槽上下移动。

5、作为上述技术方案的进一步描述，所述支架一侧安装第二电机，所述第二电机一侧连接固定块，所述双向螺纹杆穿过所述固定块与第二电机连接，所述移动架一侧连接固定螺栓，所述固定螺栓穿过所述支架一侧，使得移动架移动到确定位置通过固定螺栓固定，带动切刀可上下移动。

6、作为上述技术方案的进一步描述，所述底板靠近边缘两侧连接长支撑板，所述长支撑板一侧连接第一电机，所述长支撑板之间活动连接第一辊筒，用于所述第一电机转动带动所述第一辊筒转动。

7、作为上述技术方案的进一步描述，所述底板两侧连接短支撑板，所述短支撑板之间活动连接第二辊筒，所述第一辊筒与所述第二辊筒不在同一水平面上，且所述第一辊筒与所述第二辊筒宽度相同，所述第二辊筒用于将扩散膜与所述底板上表面贴合，更便于裁切边缘多余部分。

8、作为上述技术方案的进一步描述，所述底板上表面所述支架两侧均有所述长支撑板与所述短支撑板及相对应的结构，同时转动时，互相牵扯使得扩散膜展开不会出现褶皱情况。

9、作为上述技术方案的进一步描述，所述切刀一侧贯穿开设第二螺纹孔，所述切刀上方连接凸块，所述凸块嵌入所述移动架内侧顶部开设的第二滑槽，用于在所述双向螺纹柱转动下进行移动，能根据扩散膜的宽度进行调整两个切刀之间的距离。

10、作为上述技术方案的进一步描述，所述固定块尺寸与所述固定螺栓尺寸均大于所述第一滑槽尺寸，这样使得所述第二电机能随着移动架移动也能固定在需要的位置。

11、作为上述技术方案的进一步描述，所述底板下方连接多个支撑柱，用于支撑整个装置。

12、本实用新型具有如下有益效果：

13、本实用新型为一种防眩光扩散膜的切割设备，通过所述切刀与双向螺纹杆螺纹活动连接可以实现切刀相向运动，可以根据扩散膜的宽度调整两个切刀之间的距离，双向螺纹杆设置在移动架上，可以根据切割情况调整所述切刀与所述底板上表面的距离，实现与扩散膜更加贴合，多个辊筒滚动配合，可以将扩散膜撑平展，避免褶皱情况下进行切割，切割后影响扩散膜尺寸。

技术特征：

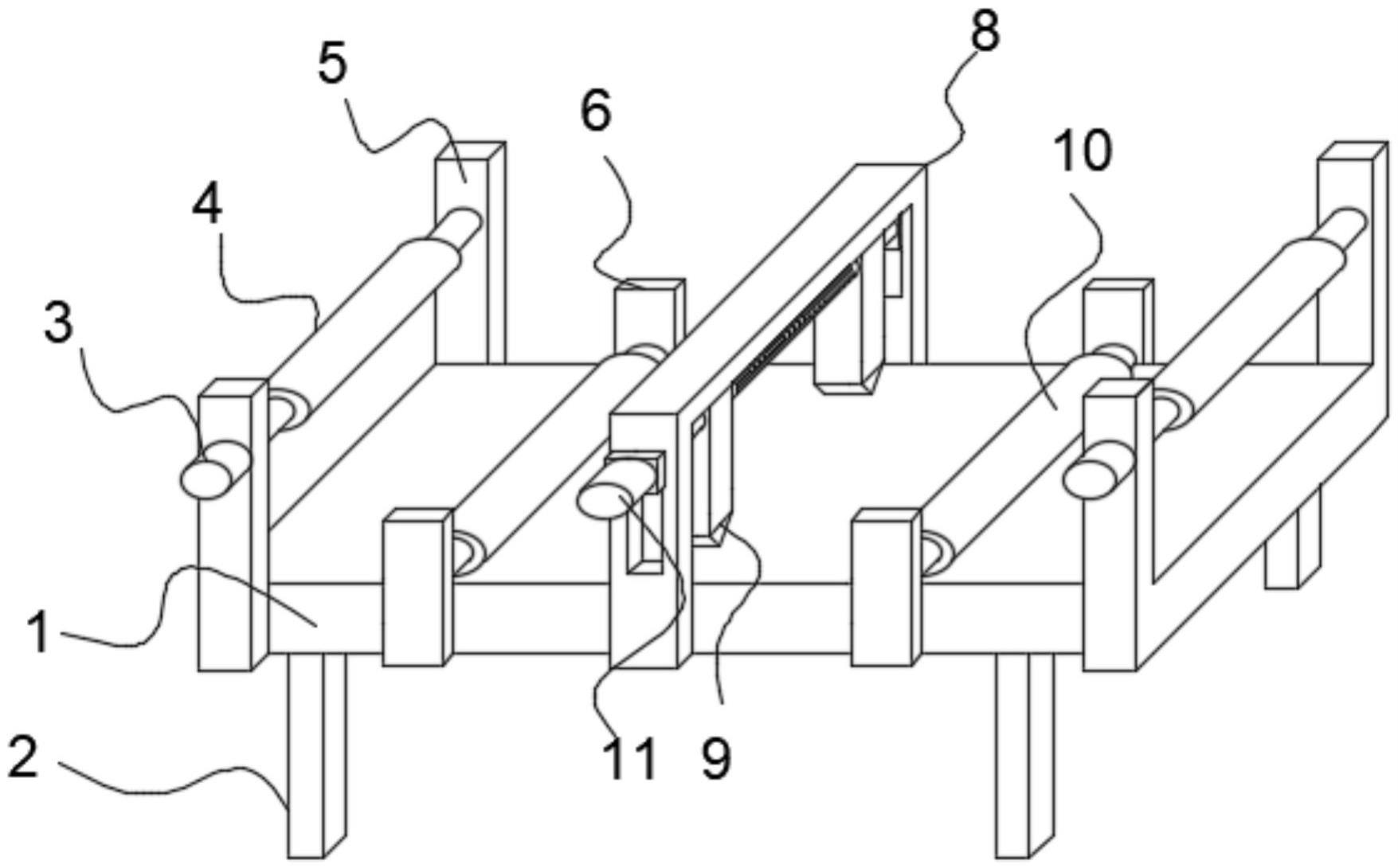

1.一种防眩光扩散膜的切割设备，其特征在于：包括底板(1)；

2.根据权利要求1所述的一种防眩光扩散膜的切割设备，其特征在于：所述支架(8)一侧安装第二电机(11)，所述第二电机(11)一侧连接固定块(15)，所述双向螺纹杆(12)穿过所述固定块(15)与第二电机(11)连接，所述移动架(13)一侧连接固定螺栓(7)，所述固定螺栓(7)穿过所述支架(8)一侧。

3.根据权利要求2所述的一种防眩光扩散膜的切割设备，其特征在于：所述支架(8)两侧开设第一滑槽(14)，所述移动架(13)嵌入所述第一滑槽(14)，所述固定块(15)嵌入所述第一滑槽(14)。

4.根据权利要求1所述的一种防眩光扩散膜的切割设备，其特征在于：所述底板(1)靠近边缘两侧连接长支撑板(5)，所述长支撑板(5)一侧连接第一电机(3)，所述长支撑板(5)之间活动连接第一辊筒(4)。

5.根据权利要求1所述的一种防眩光扩散膜的切割设备，其特征在于：底板(1)两侧连接短支撑板(6)，所述短支撑板(6)之间活动连接第二辊筒(10)。

6.根据权利要求1所述的一种防眩光扩散膜的切割设备，其特征在于：所述底板(1)上表面所述支架(8)两侧均有长支撑板(5)与短支撑板(6)及相对应的结构。

7.根据权利要求1所述的一种防眩光扩散膜的切割设备，其特征在于：所述切刀(9)一侧贯穿开设第二螺纹孔(92)，所述切刀(9)上方连接凸块(91)，所述凸块(91)嵌入所述移动架(13)内侧顶部开设的第二滑槽(131)。

8.根据权利要求3所述的一种防眩光扩散膜的切割设备，其特征在于：所述固定块(15)尺寸与所述固定螺栓(7)尺寸均大于所述第一滑槽(14)尺寸。

9.根据权利要求1所述的一种防眩光扩散膜的切割设备，其特征在于：第一辊筒(4)与第二辊筒(10)不在同一水平面上，且所述第一辊筒(4)与所述第二辊筒(10)宽度相同。

10.根据权利要求1所述的一种防眩光扩散膜的切割设备，其特征在于：底板(1)下方连接多个支撑柱(2)。

技术总结
本技术公开了一种防眩光扩散膜的切割设备，通过所述切刀与双向螺纹杆螺纹活动连接可以实现切刀相向运动，可以根据扩散膜的宽度调整两个切刀之间的距离，双向螺纹杆设置在移动架上，可以根据切割情况调整所述切刀与所述底板上表面的距离，实现与扩散膜更加贴合，多个辊筒滚动配合，可以将扩散膜撑平展，避免褶皱情况下进行切割，切割后影响扩散膜尺寸。该装置设置了可移动的切刀，可根据扩散膜宽度调节切刀之间距离，使设备适用范围更广，切刀设置在移动架上，可以上下移动切刀，使得切刀与扩散膜接触更充分，多个辊筒配合滚动，使扩散膜撑平，避免褶皱情况，影响切割。

技术研发人员：春山勇人
受保护的技术使用者：昆山盛技光学有限公司
技术研发日：20221206
技术公布日：2024/1/13
