一种电子元器件加工用排放定位装置的制作方法

本申请涉及电子元器件，特别是涉及一种电子元器件加工用排放定位装置。

背景技术：

1、贴片电阻以及ic芯片等贴片电子元件在生产完成后，需要对其进行激光刻字或者组装使用时，为了能够方便使用，需要使用定位装置对电子元件进行排放和定位。

2、在现有的电子元器件定位装置中，如公告号为cn218555977u的中国专利，其公开了一种贴片电子元件定位装置，具体的，包括底板、第一垫板和定位矩阵板，所述底板上设置有用于对所述定位矩阵板定位的定位件，所述定位矩阵板上凹设有容置区，所述容置区内设有多个贯穿所述定位矩阵板上下两面的方形容置孔，所述方形容置孔的尺寸大于所述贴片电子元件，所述第一垫板放置于所述底板和所述定位矩阵板之间，用于对贴片电子元件进行支撑，并用于移动时，带动位于所述方形容置孔内的贴片电子元件移动，抖动定位矩阵板和第一垫板，使贴片电子元件掉落到方形容置孔内，移除容置区内多余的贴片电子元件。

3、在上述现有技术中，也能够实现对电子元件的定位功能，但是，第一方面上述现有技术对电子元件进行定位排放时，不能够保证每一个方形容置孔都存有电子元件，可能会对后续加工造成影响；第二方面上述现有技术中，抖动定位矩阵板和第一垫板时，方形容置孔内存有的电子元器件可能出现被抖出的现象，没有对电子元件进行固定，基于此，在现有的电子元件定位装置的技术之上，还有可改进的空间。

技术实现思路

1、为了能够实现对贴片电子元器件进行定位和排放的功能，本申请提供一种电子元器件加工用排放定位装置。

2、一种电子元器件加工用排放定位装置采用如下的技术方案：

3、一种电子元器件加工用排放定位装置，包括外壳、上料模块和排放模块，所述外壳为中空的u形结构，外壳中部右侧安装有上料模块，外壳中部左侧安装有排放模块。

4、所述上料模块包括存料架、震动板、震动弹簧、上挡板、锥形挡板和震料单元，所述外壳中部右侧设置有存料架，存料架为矩形结构，存料架上端中部设置有矩形槽，存料架内壁上均匀设置有滑槽，矩形槽内部下端设置有震动板，震动板外侧与滑槽之间滑动连接，震动板下端面均匀设置有安装槽，安装槽内设置有震动弹簧，存料架上端左侧安装有上挡板，上挡板下端面为向内倾斜的光滑结构，存料架和上挡板之间均匀安装有锥形挡板，相邻锥形挡板之间设置有进料口，存料架外侧面上对称安装有震料单元，震料单元外侧安装在外壳上。

5、所述排放模块包括动力单元、排放架、顶料单元、存料单元和磁吸单元，所述动力单元安装在外壳中部，动力单元外侧面上均匀安装有排放架，排放架内侧均匀设置有顶孔，顶孔内部安装有顶料单元，排放架外侧均匀设置有料孔，料孔与顶孔相连通，料孔内部安装有存料单元，相临料孔之间的排放架内设置有吸附槽，吸附槽内部安装有磁吸单元。

6、优选的，所述震料单元包括回形挡板、滑块、连接弹簧、转动杆、齿轮、齿条板和震动凸轮，所述外壳内壁上均匀设置有弧形槽，弧形槽中部安装有回形挡板，回形挡板中部滑动设置有滑块，滑块上下两端与弧形槽之间分别安装有连接弹簧，滑块内部通过轴承安装有转动杆，转动杆外端安装有齿轮，弧形槽内安装有与齿轮相啮合的齿条板，转动杆中部与存料架之间通过轴承连接，转动杆内端安装有震动凸轮，震动凸轮位于滑槽内，震动凸轮下端面与震动板相贴合。

7、优选的，所述滑槽外侧面上安装有柔性垫，柔性垫可伸缩形变，柔性垫下端与震动板上端面相连接。

8、优选的，所述动力单元包括限位柱、转动柱、驱动电机、限位凹柱、凸轮杆和固定凸轮，所述外壳中部安装有限位柱，限位柱外侧通过轴承连接有转动柱，电机通过电机座安装在外壳上，驱动电机的输出轴与转动柱相连接，限位柱中部安装有凸轮杆，凸轮杆贯穿设置在转动柱内侧，转动柱内部安装有限位凹柱，凸轮杆通过轴承安装在限位凹柱上，凸轮杆上均匀安装有固定凸轮。

9、优选的，所述顶料单元包括限位环、顶柱、顶环和出料弹簧，所述顶孔内部设置限位环，限位环内部滑动连接有顶柱，顶柱的中部安装有顶环，位于顶环和限位环之间的顶柱上设置有出料弹簧，顶柱内侧端穿过转动柱与固定凸轮相配合，顶住外侧端为柔性材质。

10、优选的，所述存料单元包括吸附板和吸附开关，所述料孔的下端设置有吸附槽，吸附槽内安装有吸附板，吸附板表面均匀设置有吸附孔，料孔下端内侧面上安装有吸附开关，吸附开关与吸附板电连接。

11、优选的，所述磁吸单元包括线圈、铁芯和铁板，所述吸附槽内安装有铁芯，铁芯外侧缠绕有线圈，锥形挡板左侧安装有与铁芯配合的铁板。

12、综上所述，本申请包括以下至少一种有益技术效果：

13、1.本发明中设置了震动单元，当排放模块与存料架架吸附固定时，排放模块带动存料架沿弧形槽往复摆动，在转动杆摆动时，转动杆上的齿轮与齿条板啮合使得转动杆发生转动，转动杆上的震动凸轮转动后会挤压下方的震动板，在震动凸轮和连接弹簧的作用下，震动板发生反复震动，震动单元可以准确的对电子元器件进行定位和排放，以便后续对电子元器件进行加工处理；

14、2.本发明中设置了存料单元，当存料架向上摆动时，部分电子元器件会完全进入料孔内部，此时，外侧堆积的电子元器件会对料孔内部的电子元器件进行挤压，料孔内的电子元器件触碰吸附开关，使得通电产生负压的吸附板对电子元器件进行吸附固定，存料单元可以防止料孔内部的电子元器件在摆动的过程中出现掉落的现象，有利于电子元器件完全填充料孔。

15、3.本发明中设置了顶料单元，驱动电机带动转动柱旋转，顶柱跟随转动柱同步运动，在排放架旋转至左端水平位置的过程中，顶柱沿固定凸轮表面移动，当排放架旋转至左侧水平位置时，顶柱将电子元器件完全推出料孔，顶料单元可以准确的将电子元器件整齐推出，达到对电子元器件定位排放的作用。

技术特征：

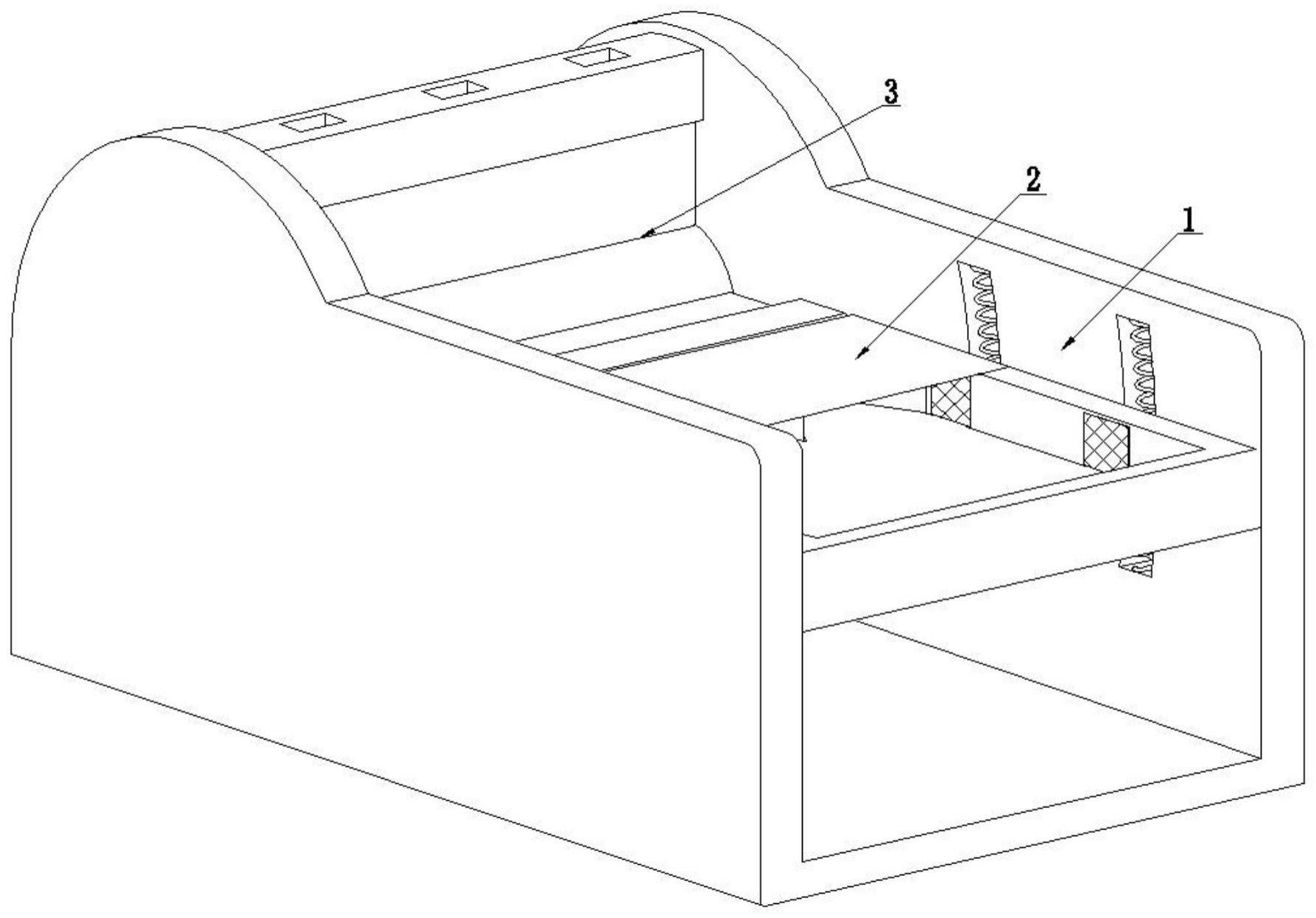

1.一种电子元器件加工用排放定位装置，包括外壳(1)、上料模块(2)和排放模块(3)，其特征在于，所述外壳(1)为中空的u形结构，外壳(1)中部右侧安装有上料模块(2)，外壳(1)中部左侧安装有排放模块(3)，其中：

2.根据权利要求1所述的一种电子元器件加工用排放定位装置，其特征在于：所述震料单元(26)包括回形挡板(261)、滑块(262)、连接弹簧(263)、转动杆(264)、齿轮(265)、齿条板(266)和震动凸轮(267)，所述外壳(1)内壁上均匀设置有弧形槽，弧形槽中部安装有回形挡板(261)，回形挡板(261)中部滑动设置有滑块(262)，滑块(262)上下两端与弧形槽之间分别安装有连接弹簧(263)，滑块(262)内部通过轴承安装有转动杆(264)，转动杆(264)外端安装有齿轮(265)，弧形槽内安装有与齿轮(265)相啮合的齿条板(266)，转动杆(264)中部与存料架(21)之间通过轴承连接，转动杆(264)内端安装有震动凸轮(267)，震动凸轮(267)位于滑槽内，震动凸轮(267)下端面与震动板(22)相贴合。

3.根据权利要求1所述的一种电子元器件加工用排放定位装置，其特征在于：所述滑槽外侧面上安装有柔性垫，柔性垫可伸缩形变，柔性垫下端与震动板(22)上端面相连接。

4.根据权利要求1所述的一种电子元器件加工用排放定位装置，其特征在于：所述动力单元(31)包括限位柱(311)、转动柱(312)、驱动电机(313)、限位凹柱(314)、凸轮杆(315)和固定凸轮(316)，所述外壳(1)中部安装有限位柱(311)，限位柱(311)外侧通过轴承连接有转动柱(312)，电机通过电机座安装在外壳(1)上，驱动电机(313)的输出轴与转动柱(312)相连接，限位柱(311)中部安装有凸轮杆(315)，凸轮杆(315)贯穿设置在转动柱(312)内侧，转动柱(312)内部安装有限位凹柱(314)，凸轮杆(315)通过轴承安装在限位凹柱(314)上，凸轮杆(315)上均匀安装有固定凸轮(316)。

5.根据权利要求1所述的一种电子元器件加工用排放定位装置，其特征在于：所述顶料单元(33)包括限位环(331)、顶柱(332)、顶环(333)和出料弹簧(334)，所述顶孔内部设置限位环(331)，限位环(331)内部滑动连接有顶柱(332)，顶柱(332)的中部安装有顶环(333)，位于顶环(333)和限位环(331)之间的顶柱(332)上设置有出料弹簧(334)，顶柱(332)内侧端穿过转动柱(312)与固定凸轮(316)相配合，顶住外侧端为柔性材质。

6.根据权利要求1所述的一种电子元器件加工用排放定位装置，其特征在于：所述存料单元(34)包括吸附板(341)和吸附开关(342)，所述料孔的下端设置有吸附槽，吸附槽内安装有吸附板(341)，吸附板(341)表面均匀设置有吸附孔，料孔下端内侧面上安装有吸附开关(342)，吸附开关(342)与吸附板(341)电连接。

7.根据权利要求1所述的一种电子元器件加工用排放定位装置，其特征在于：所述磁吸单元(35)包括线圈(351)、铁芯(352)和铁板(353)，所述吸附槽内安装有铁芯(352)，铁芯(352)外侧缠绕有线圈(351)，锥形挡板(25)左侧安装有与铁芯(352)配合的铁板(353)。

技术总结
本发明涉及一种电子元器件加工用排放定位装置，包括外壳、上料模块和排放模块，所述外壳为中空的U形结构，外壳中部右侧安装有上料模块，外壳中部左侧安装有排放模块。本发明可以对电子元器件进行反复震动，使得排放模块内完全填充电子元器件，并且排放模块可以准确的使电子元器件排出，实现对电子元器件进行排放和定位的功能。

技术研发人员：黄建华,陈振伟
受保护的技术使用者：深圳市赛弥康电子科技有限公司
技术研发日：
技术公布日：2024/1/13
