一种主变电站用安全带悬挂器支架及安全带悬挂器的制作方法

本发明涉及电力变压器维护装备技术领域。

背景技术：

据《电力安全工作规程》规定，在变电站的变压器检修时（离地面高度一般为2.0米以上），工作人员必须使用安全带，以防止工作人员高处坠落、摔伤等。常用的安全带悬挂器主要由立杆和底座构成，立杆上用于固定悬挂安全带，底座支撑并固定立杆于电力变压器上。

以往主变电站检修安全带悬挂器的底座笨重、固定困难、连接不易牢固。例如，由于各主变电站电力变压器型号不一，固定位置不好选取，需要尝试多次不同的固定位置，比较费时；安全带悬挂器底座采用夹板和活动的紧固螺栓夹持于主变电站固定，固定效果不理想，牢固性差；安全带悬挂器底座重量一般为4公斤，往主变电站上固定时，一人操作困难，尤其是在冬季时，因工作人员戴棉手套，需两人协同完成，比较费力。

技术实现要素：

本发明要解决的技术问题是提供一种主变电站用安全带悬挂器支架，具有体积小、质量轻、结构简单的优点，不受电力变压器型号不同的限制，具有良好的通用性，安装使用方便，连接牢固稳定，提高工作效率。

本发明还提供了一种主变电站用安全带悬挂器，易于安装，使用方便，在电力变压器上固定稳固，能够有效保障人员安全。

为解决上述技术问题，本发明所采取的技术方案是：一种主变电站用安全带悬挂器支架，包括筒体和与所述筒体垂直连接的横板，所述筒体上方设有开口，用于插入悬挂固定安全带的立杆，所述筒体的内径与所述立杆直径相匹配，所述筒体底部设有挡板；所述横板上设有连接孔，所述横板能够通过其连接孔栓接固定于主变电站电力变压器本体的箱盖外檐。

所述筒体和横板均为钢制，并通过焊接固定。

作为优选，所述筒体内径为62mm，筒体高度为260mm，横板的长度为90mm，横板的宽度为60mm，所述连接孔的直径为20mm。

所述筒体的筒壁、挡板和横板的厚度均为3mm。

一种包括如上所述支架的主变电站用安全带悬挂器，还包括立杆，所述立杆上部设有固定绳套，用于悬挂固定安全带，所述立杆的下端部设有柱状插头，所述支架的筒体底部挡板上设有与所述柱状插头大小相匹配的插孔，用于与所述柱状插头插接固定。

进一步地，所述柱状插头上还设有螺纹和与之匹配的螺母，所述螺母位于所述柱状插头穿出所述支架插孔的部分，用于紧固连接所述支架。

进一步地，所述柱状插头上设有销孔，所述销孔位于所述柱状插头穿出所述支架插孔的部分，所述支架和立杆在所述销孔处通过销轴固定连接。

采用上述技术方案所产生的有益效果在于：本发明安全带悬挂器支架利用主变电站电力变压器本体的箱盖外檐自有的一圈固定螺栓，通过支架的横板直接安装固定于变压器本体的箱盖外檐上，不受电力变压器型号不同的限制，具有良好的通用性，安装使用方便，连接牢固稳定。本发明安全带悬挂器支架利用筒体直接承载立杆，支架具有体积小、质量轻、结构简单的优点，支架与立杆装配连接操作简单，进一步提高工作效率。

本发明主变电站用安全带悬挂器在立杆的下端部加设柱状插头，并与支架挡板的插孔相配合，使支架与立杆装配连接更加稳固，能够有效保障人员安全。

附图说明

图1是本发明支架一种实施例的立体结构示意图；

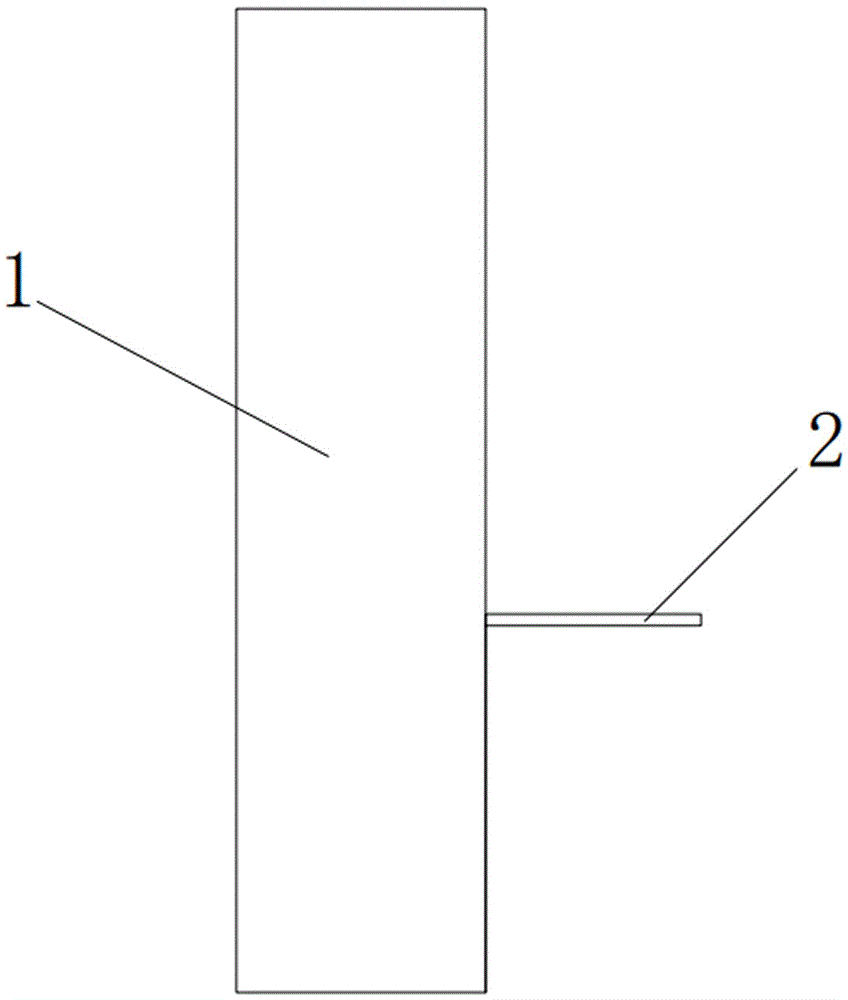

图2是图1所示支架的主视图；

图3是图2的俯视图；

图4是图2的仰视图；

图5是本发明立杆一种实施例的示意图；

图6是本发明安全带悬挂器一种实施例的安装结构示意图；

图7是本发明安全带悬挂器另一种实施例的安装结构示意图。

其中，1、筒体；2、横板；3、立杆；4、变压器；11、开口；12、挡板；121、插孔；21、连接孔；31、绳套；32、柱状插头；321、螺母；322、销轴；41、箱盖。

具体实施方式

下面结合附图和具体实施方式对本发明作进一步详细的说明。

图1所示为本发明主变电站用安全带悬挂器支架的一种实施例，包括筒体1和与筒体1垂直连接的横板2，见图2，筒体1上方设有开口11，见图1和图3，用于插入悬挂固定安全带的立杆3，筒体1的内径与立杆3直径相匹配，筒体1底部设有挡板12，见图4；横板2上设有连接孔21，横板2能够通过其连接孔21栓接固定于主变电站电力变压器本体的箱盖41外檐，见图6、图7。

35KV主变电站电力变压器4本体的箱盖41外檐自有一圈固定螺栓，通过该螺栓将支架的横板2直接安装固定于变压器4本体的箱盖41外檐上，不受电力变压器型号不同的限制，具有良好的通用性，安装使用方便，连接牢固稳定。

筒体1和横板2均为钢制，并通过焊接固定。

作为优选，筒体1内径为62mm，筒体1高度为260mm，横板2的长度为90mm，横板2的宽度为60mm，连接孔21的直径为20mm。筒体1的筒壁、挡板12和横板2的厚度均为3mm。该规格的支架能够与现有技术立杆3直接匹配使用。

一种主变电站用安全带悬挂器，由图1所示支架以及立杆3构成，立杆3结构见图5，立杆3上部设有固定绳套31，用于悬挂固定安全带，立杆3的下端部设有柱状插头32，支架的筒体1底部挡板12上设有与柱状插头32大小相匹配的插孔121，见图4，用于与柱状插头32插接固定。

为进一步地增强支架和立杆3的连接稳固性，在柱状插头32上设有螺纹和与之匹配的螺母321，螺母321位于柱状插头32穿出支架插孔121的部分，用于紧固连接支架。其装配结构示意图见6。

另一种增强支架和立杆3的连接稳固性的具体实施方式，见图7，柱状插头32上设有销孔，销孔位于柱状插头32穿出支架插孔121的部分，支架和立杆3在销孔处通过销轴322固定连接。

以上对本发明进行了详细介绍，本发明中应用具体个例对本发明的实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明，应当指出，对于本技术领域的技术人员来说，在不脱离本发明原理的前提下，还可对本发明进行若干改进，这些改进也落入本发明权利要求的保护范围内。
