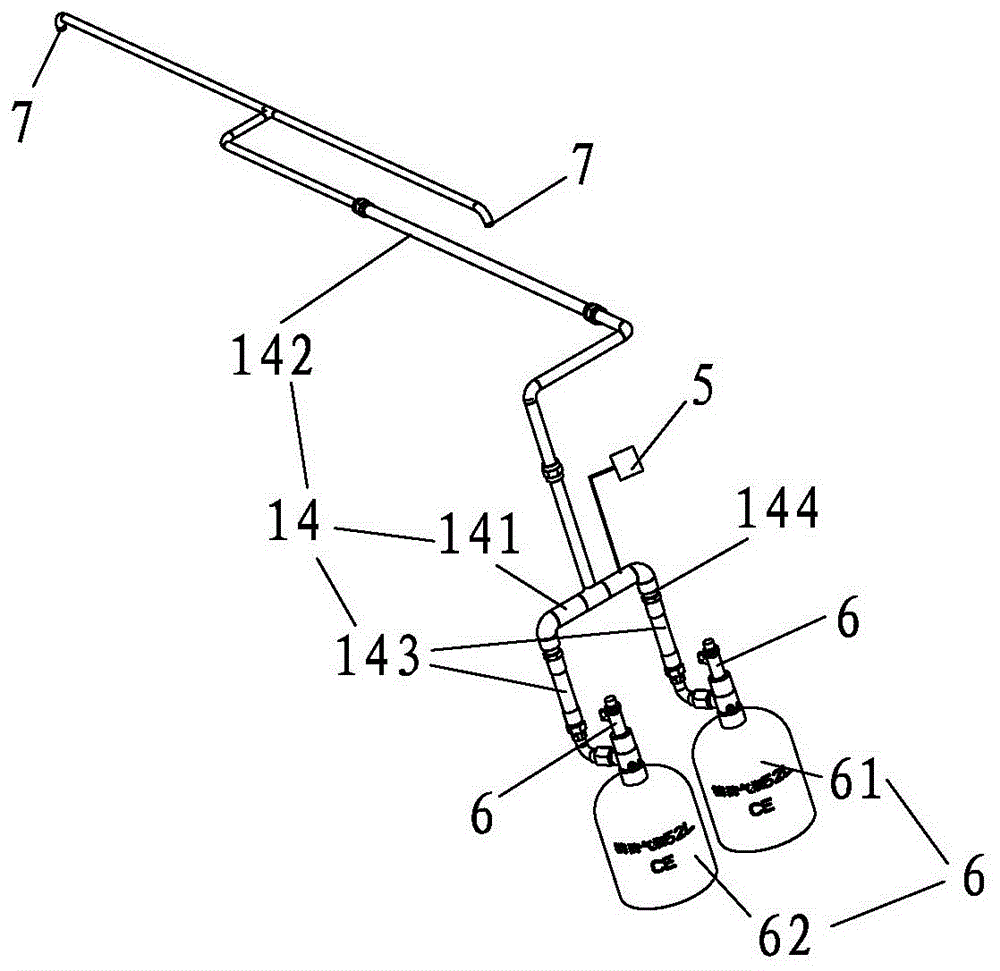

一种双备份的自动消防灭火系统的制作方法与工艺

本实用新型属于灭火系统技术领域，特别涉及一种双备份的自动消防灭火系统。

背景技术：
目前，传统的感烟探测器、感温探测器灵敏度已有规范要求，但启动阀值普遍较高，感烟探测器和感温探测器往往是在火灾中期才发出信号给消防控制器，然后控制器再启动钢瓶喷放灭火剂。然而将感烟探测器和感温探测器应用到电池储能行业时，感烟探测器、感温探测器就会出现灵敏度低、容易误报等现象。众所周知，电池热失控现象普遍存在，电池很容易出现复燃现象，当出现复燃现象时，上述系统就无法再起到作用，如此会对设备造成重大损失，另外，消防气瓶外发充气更需要一段时间，会造成外发充气期间业务不能正常运行。

技术实现要素：
本实用新型的目的在于：针对现有技术的不足，而提供一种双备份的自动消防灭火系统，首先，该系统采用早期烟雾探测器接入控制器的第一探测区，使得该系统灵敏度更高，误报率更少、可靠性更强；其次，该系统的第二探测区是采用感烟探测器和感温探测器混合串联接线方式，使得该系统适用环境更广、可靠性更高；最后该系统采用双气瓶同时对设备进行保护，可有效防止着火设备复燃，且一个气瓶外发充气时另一个气瓶继续保护，业务运行不中断。为实现上述目的，本实用新型采用如下技术方案：一种双备份的自动消防灭火系统，包括早期烟雾探测器、感烟探测器、感温探测器、控制器、压力开关、气瓶电磁阀、消防气瓶和消防喷头，所述控制器包括第一探测区和第二探测区，所述早期烟雾探测器与所述第一探测区连接，所述感烟探测器和所述感温探测器以串联的方式与所述第二探测区连接，所述压力开关与所述控制器连接，所述消防气瓶通过所述气瓶电磁阀与所述控制器连接，所述消防气瓶包括主消防气瓶和备消防气瓶，所述主消防气瓶和所述备消防气瓶均通过管道与所述消防喷头连接。作为本实用新型的一种改进，还包括主备切换开关，所述气瓶电磁阀通过所述主备切换开关与所述控制器连接。作为本实用新型的一种改进，还包括声光报警器和警铃，所述声光报警器和所述警铃均与所述控制器连接。作为本实用新型的一种改进，还包括放气指示灯、紧急启动按钮和停止按钮，所述放气指示灯、所述紧急启动按钮和所述停止按钮均与所述控制器连接。作为本实用新型的一种改进，所述管道包括集流管道、以及分别与所述集流管道连通的消防管道和高压软管，所述集流管道和高压软管之间设置有单向阀。相对于现有技术，本实用新型至少具有以下有益效果：首先，该系统采用早期烟雾探测器接入控制器的第一探测区，使得该系统灵敏度更高，误报率更少、可靠性更强；其次，该系统的第二探测区是采用感烟探测器和感温探测器混合串联接线方式，使得该系统适用环境更广、可靠性更高；最后该系统采用双气瓶同时对设备进行保护，可有效防止着火设备复燃，且一个气瓶外发充气时另一个气瓶继续保护，业务运行不中断。附图说明图1为本实用新型的结构示意图。图2为本实用新型的消防气瓶和管路布置图。图3为本实用新型的动作流程图。具体实施方式下面结合具体实施方式和说明书附图，对本实用新型作进一步详细的描述，但本实用新型的实施方式不限于此。如图1~3所示，一种双备份的自动消防灭火系统，包括早期烟雾探测器1、感烟探测器2、感温探测器3、控制器4、压力开关5、气瓶电磁阀6、消防气瓶6和消防喷头7，控制器4包括第一探测区和第二探测区，第一探测区和第二探测区是报警区域按探测火灾的部件划分的检测单元，第一探测区和第二探测区检测到信号时，可促使本实用新型发出“一级警告”，另外，控制器4还包括其他输入输出接口，用于连接各部件，早期烟雾探测器1与第一探测区连接，感烟探测器2和感温探测器3以串联的方式与第二探测区连接，压力开关5与控制器4连接，消防气瓶6通过气瓶电磁阀6与控制器4连接，消防气瓶6包括主消防气瓶61和备消防气瓶62，主消防气瓶61和备消防气瓶62均通过管道14与消防喷头7连接。优选地，控制器4的第一探测区接入的信号是早期烟雾探测器1的干接点报警信号，早期烟雾探测器1一改传统点式探测系统等烟雾飘散到探测器再进行探测的方式，主动对空气进行采样探测，使保护区内的空气样品被早期烟雾探测器1内部的吸气泵吸入采样管道，送到探测器进行分析，如果发现烟雾颗粒，即发出报警。早期烟雾探测器1的具体工作流程是空气由管道进入早期烟雾探测器1经过过滤器，吸气泵送入激光探测腔，探测信号送到控制显示单元。这期间还有经过二次过滤的空气保持激光腔内光学部件的清洁。接入此信号之后，可尽早探测到火情，及时采取措施，以保证工作不中断，且能更充分地争取时间，最大可能的减少经济和财产损失。优选地，两个充有灭火剂的消防气瓶6（主消防气瓶61和备消防气瓶62）可以同时对保护区进行保护，通过主备切换开关8进行切换控制。当系统发生火灾主消防气瓶61的灭火剂被释放时，清理现场复位控制器4后可将主备切换开关8切到备消防气瓶62上，如此可对保护区内尽快恢复保护，能有效防止保护区内设备复燃，同时其中一个气瓶外发充气时不影响业务正常运行。本实用新型还包括主备切换开关8、声光报警器9、警铃10、放气指示灯11、紧急启动按钮12和停止按钮13，气瓶电磁阀6通过主备切换开关8与控制器4连接，声光报警器9和警铃10均与控制器4连接，放气指示灯11、紧急启动按钮12和停止按钮13均与控制器4连接。优选地，管道14包括集流管道141、以及分别与集流管道141连通的消防管道142和高压软管143，集流管道141和高压软管143之间设置有单向阀144。本实用新型采用三种启动方式，分别是自动启动、手动紧急启动、机械应急启动：自动启动是通过早期探测器及感烟探测器2或感温探测器3探测到信号后传给控制器4，当满足控制器4设定的逻辑时启动放气；手动紧急启动是通过按下控制器4上的紧急启动按钮12，直接进入30S放气倒计时，倒计时结束后通过启动气瓶电磁阀6打开瓶头阀进行放气；机械应急启动是通过拔下消防气瓶6上的手动启动插销，按下手动启动器直接打开瓶头阀进行放气灭火。本实用新型的工作原理是：当保护区内发生火灾时，在火灾初期燃烧产生的烟雾离子通过早期烟雾探测器1的探测管道进入主机内，经内部分析检测在面板上显示浓度，当到达设定的报警值时产生报警，并向消防控制器4发送报警信号，消防控制器4接到信号后产生一级告警，驱动警铃10发出声音告警。当火灾进一步蔓延，保护区内烟雾浓度或温度进一步升高时，感烟探测器2或感温探测器3探测到信号并传给消防控制器4，消防控制器4接到信号后产生二级告警，驱动警铃10发出声音告警并且驱动声光报警器9产生声光报警，系统放气指示灯11闪亮，系统进入30S放气倒计时，倒计时结束后消防控制器4输出信号驱动气瓶上的电磁阀动作，从而打开钢瓶瓶头阀放气灭火（倒计时在10S内可按下停止按钮13并复位控制器4停止放气），灭火剂通过软管将压力开关5顶起，压力开关5将灭火剂已释放的信号反馈给控制器4。根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改。因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作出的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
