一种高层建筑逃生用滑梯装置的制作方法

本实用新型涉及高层建筑逃生装置领域，具体涉及一种高层建筑逃生用滑梯装置。

背景技术：

随着科技的进步，出现越来越多的高层建筑，高层建筑极大的缓解了城市居住办公用地紧张的情况，但是高层建筑的防火、防恐怖袭击、安全逃生等问题，迄今为止仍然是世界各国都未能彻底解决的问题。目前使用的室内和室外逃生楼梯、独立供电电梯、避难层以及其他各式各样的个体逃生装备、设施等，都存在结构复杂，使用程序繁琐，安全系数低，逃生过程中容易造成二次伤害等问题，在实际应用中都有很大的局限性。如何设计一种设计巧妙，结构简单，使用方便，使用过程简单易学，安全系数高的高层建筑逃生用滑梯装置是目前需要解决的问题。

技术实现要素：

为了解决现有高层建筑存在结构复杂，使用程序繁琐，安全系数低，逃生过程中容易造成二次伤害等技术问题，本实用新型提供高层建筑逃生用滑梯装置，来实现设计巧妙，结构简单，使用方便，使用过程简单易学，安全系数高，安全可靠的目的。

本实用新型为解决上述技术问题所采用的技术方案是：一种高层建筑逃生用滑梯装置，包括设置在建筑楼体外的滑梯本体和楼体上的逃生平台，逃生平台通过逃生通道与每一层的滑梯本体出口相连接，滑梯本体延伸设置到第一层住户处；所述的逃生平台的底部设置有逃生出口，逃生出口上覆盖设置有活动翻板，活动翻板通过合页与逃生平台相连接；滑梯本体的底层设置有逃生安全室。

所述的滑梯本体和逃生平台采用钢筋混凝土结构。

与现有技术相比，本实用新型的有益效果是：

1）本实用新型包括设置在建筑楼体外的滑梯本体和楼体上的逃生平台，逃生平台通过逃生通道与每一层的滑梯本体出口相连接，滑梯本体延伸设置到第一层住户处，每层住户都可以在危险发生的最短的时间内，从自家阳台外设置的逃生平台通过逃生通道进入到每一层的滑梯本体出口处，节约了大量宝贵的时间；

2）逃生平台的底部设置有逃生出口，逃生出口上覆盖设置有活动翻板，活动翻板通过合页与逃生平台相连接，活动翻板平时覆盖在逃生出口上，发生危险时，拉开活动翻板即可迅速逃生，快捷方便；

3）滑梯本体的底层设置有逃生安全室，安全室内设有起缓冲作用的缓冲垫和其他救援设备，保证了从高处高速滑下的人的人身安全。

附图说明

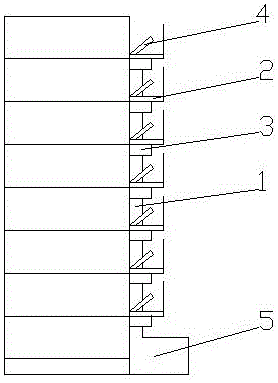

图1是本实用新型主视结构示意图；

图2是本实用新型左视结构示意图

图中标记：1、滑梯本体，2、逃生平台，3、逃生出口，4、活动翻板，5、逃生安全室。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步详细的说明。

如图所示，一种高层建筑逃生用滑梯装置，包括设置在建筑楼体外的滑梯本体1和楼体上的逃生平台2，逃生平台2通过逃生通道与每一层的滑梯本体1出口相连接，滑梯本体1延伸设置到第一层住户处；所述的逃生平台2的底部设置有逃生出口3，逃生出口3上覆盖设置有活动翻板4，活动翻板4通过合页与逃生平台2相连接；滑梯本体1的底层设置有逃生安全室5。

以上为本实用新型的基本实施方式，可在以上基础上做进一步的改进、完善和限定：如所述的滑梯本体1和逃生平台2采用钢筋混凝土结构。

本实用新型包括设置在建筑楼体外的滑梯本体和楼体上的逃生平台，逃生平台通过逃生通道与每一层的住户和滑梯本体出口相连接，滑梯本体延伸设置到第一层住户处，每层住户都可以在危险发生的最短的时间内，从自家门外或电梯等待间安全门到逃生平台通过逃生通道进入到每一层的滑梯本体出口处，节约了大量宝贵的时间；

逃生平台的最底部设置有逃生出口，逃生出口上覆盖设置有活动翻板，活动翻板通过合页与逃生平台相连接，活动翻板平时覆盖在逃生出口上，发生危险时，拉开活动翻板即可迅速逃生，快捷方便；

滑梯本体的底层设置有逃生安全室，安全室内设有起缓冲作用的缓冲垫和其他救援设备，保证了从高处高速滑下的人的人身安全。

本实用新型设计巧妙，结构简单，使用方便，使用过程简单易学，安全系数高，解决现有高层建筑存在结构复杂，使用程序繁琐，安全系数低，逃生过程中容易造成二次伤害等技术问题，对现有技术来说，是一次重大的技术革新，具有很好的市场前景和发展空间。

上面结合附图对本实用新型优选的具体实施方式和实施例作了详细说明，但是本实用新型并不限于上述实施方式和实施例，在本领域技术人员所具备的知识范围内，还可以在不脱离本实用新型构思的前提下作出各种变化。
