一种消防用风力与沙力结合式灭火装置的制作方法

本发明涉及一种灭火装置，尤其涉及一种消防用风力与沙力结合式灭火装置。

背景技术：

“消防”即消除防患，即预防和解决人们在生活、工作、学习过程中遇到的人为与自然、偶然灾害的总称，当然狭义的意思在人们认识初期是：扑灭火灾的意思，即灭火与防火。亦指灭火、防火人员。郭孝成《浙江光复记》：“卫队及巡警消防，见势已烈，均袖缀白布，以表输诚。”如：必须抓好消防工作。例如：消防车、消防技术。中国已有两千多年的消防历史，“消防”一词是二十世纪从日本引进的，是一个外来语。但“消防”的根在中国。日本的文字是从中国的汉字演变而来，汉字早在西晋太康五年就开始传入日本。“消防”一词不仅字形与汉字完全相同，字义也无差别。现代意义的消防可以更深层的理解为消除危险和防止灾难。

消防工作贯彻预防为主、防消结合的方针，按照政府统一领导、部门依法监管、单位全面负责、公民积极参与的原则，实行消防安全责任制，建立健全社会化的消防工作网络。国务院领导全国的消防工作。地方各级人民政府负责本行政区域内的消防工作。公安消防部队是纳入中国人民武装警察部队序列，同时又是公安机关的一个警种，执行中国人民解放军共同条例和《兵役法》、《现役军官法》，享受现役军人同等待遇，可以说既是军人也是警察。部队主要担负灭火救灾、抢险救援、反恐处突和社会救助等任务，是大型灾害的第一出动力量，也是和平时期战损率最高的部队。公安消防部队最高机关是公安部消防局，各省最高消防机关为公安厅消防局，也称XX省消防总队、XX省消防局。市级消防机关为XX市公安局消防分局，也称XX市消防支队。支队下属大队，也称XX分局消防科。消防大队下属各中队，以街道名称命名，比如广场中队、高新区中队等。

消防器材，设备和设施是扑救火灾必需的武器，只有熟悉掌握各消防器材、设备和设施的技术性能；适用范围、使用和保养要求，并教育职工群众正确地使用消防器材，充分发挥消防器材在来火战斗中的作用，及时扑灭火灾。

有些火灾的灭火材料不能是水，比如电路着火，就只能用沙子扑灭。

现有的消防用灭火装置存在灭火方式单一、工作效率低、实用性弱的缺点，因此亟需研发一种灭火方式多样、工作效率高、实用性强的消防用风力与沙力结合式灭火装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的消防用灭火装置存在灭火方式单一、工作效率低、实用性弱的缺点，本发明要解决的技术问题是提供一种灭火方式多样、工作效率高、实用性强的消防用风力与沙力结合式灭火装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种消防用风力与沙力结合式灭火装置，包括有第一轴承座、减速电机、第二轴承座、顶板、右架、第一转杆、平皮带、第二转杆、第三转杆、第二齿轮、连杆、滑块、滑轨、沙子箱、第一齿轮、推车、导向板、钢丝绳、第一单向阀、进气管、弹簧、气囊、出气管、第二单向阀、滤网、电控阀、工作台、第一皮带轮、第二皮带轮和重物；推车顶部设有工作台，工作台顶部左侧连接有出气管，出气管内设有滤网，出气管内设有第二单向阀，第二单向阀位于滤网右侧，工作台顶部右侧连接有气囊，气囊内设有弹簧，气囊左侧与出气管右端连接，气囊右侧连接有进气管，进气管上设有第一单向阀，工作台右端连接有右架，右架左侧从上至下依次连接有顶板、滑轨和导向板，顶板底部从左至右依次连接有沙子箱、第一轴承座、减速电机和第二轴承座，沙子箱底部设有出料口，出料口上设有电控阀，出料口下端与出气管连接，第一轴承座底部连接有第一转杆，第一转杆上部设有第一皮带轮，第一转杆下端伸入沙子箱内，减速电机上连接有第二转杆，第二转杆中部连接有第二皮带轮，第一皮带轮和第二皮带轮之间通过平皮带传动，第二转杆下端连接有第一齿轮，第二轴承座上连接有第三转杆，第三转杆下端连接有第二齿轮，第一齿轮与第二齿轮啮合，第二齿轮上转动式连接有连杆，滑轨上设有滑块，连杆下端与滑块顶部左侧转动式连接，滑块底部连接有钢丝绳，导向板上开有导向孔，钢丝绳下端穿过导向孔，钢丝绳下端连接有重物，重物底部与气囊顶部接触。

优选地，还包括有搅拌叶片，第一转杆下部连接有搅拌叶片，搅拌叶片位于沙子箱内。

优选地，还包括有激振器，沙子箱左侧上部连接有激振器。

优选地，还包括有加强筋，顶板底部右侧与右架左侧上部之间连接有加强筋，加强筋与顶板底部右侧为焊接连接，加强筋与右架左侧上部为焊接连接。

优选地，顶板的材质为Q235钢。

优选地，工作台的材质为HT200。

工作原理：当要进行灭火工作时，工作人员把推车推到待灭火的区域，工作人员打开电控阀，电控阀打开使得沙子箱内的沙子通过出料口进入出气管，同时控制减速电机顺时针转动，带动第二转杆、第二皮带轮和第一齿轮顺时针转动，第二皮带轮顺时针转动在平皮带的作用下带动第一皮带轮顺时针转动，进而带动第一转杆顺时针转动搅拌沙子箱内的沙子，第一齿轮顺时针转动使得第二齿轮逆时针转动，在连杆的作用下带动滑块不断地左右移动，当滑块向右移动时，带动钢丝绳和重物向下运动，重物将气囊内的空气压进出气管，空气带动沙子一起飞出出气管，落在火上，达到灭火的效果，当滑块向左移动时，带动钢丝绳和重物向上运动，当重物离开气囊顶部时，气囊在弹簧的弹力作用下再次撑大，外界的空气通过进气管吸入气囊内，如此不断控制减速电机顺时针转动，气囊内的空气不断地压进出气管，空气带动沙子一起飞出出气管，落在火上，达到灭火的效果，第一转杆不断地搅拌沙子，使得沙子下降的更快，直到火完全扑灭，控制减速电机停止转动，并关闭电控阀，灭火工作完成，工作人员把推车推离该区域。

因为还包括有搅拌叶片，第一转杆下部连接有搅拌叶片，搅拌叶片位于沙子箱内，当第一转杆不断地搅拌沙子时，搅拌叶片可以使得沙子搅拌的更加充分，使得沙子下降的更快，节约工作时间，提升了整个灭火工作的工作效率。

因为还包括有激振器，沙子箱左侧上部连接有激振器，当要进行灭火工作时，打开激振器，沙子箱得到振动，使得沙子下降的更快，节约工作时间，提升了整个灭火工作的工作效率，当灭火工作完成时，关闭激振器。

因为还包括有加强筋，顶板底部右侧与右架左侧上部之间连接有加强筋，加强筋与顶板底部右侧为焊接连接，加强筋与右架左侧上部为焊接连接，加强筋可以起到加固作用，有利于提升本装置的安全性和实用性。

(3)有益效果

本发明达到了灭火方式多样、工作效率高、实用性强的效果，当要进行灭火工作时，使用本装置可以提升整个灭火工作的工作效率，而且灭火方式更多样，使得整个灭火工作变得更加轻松便捷。

附图说明

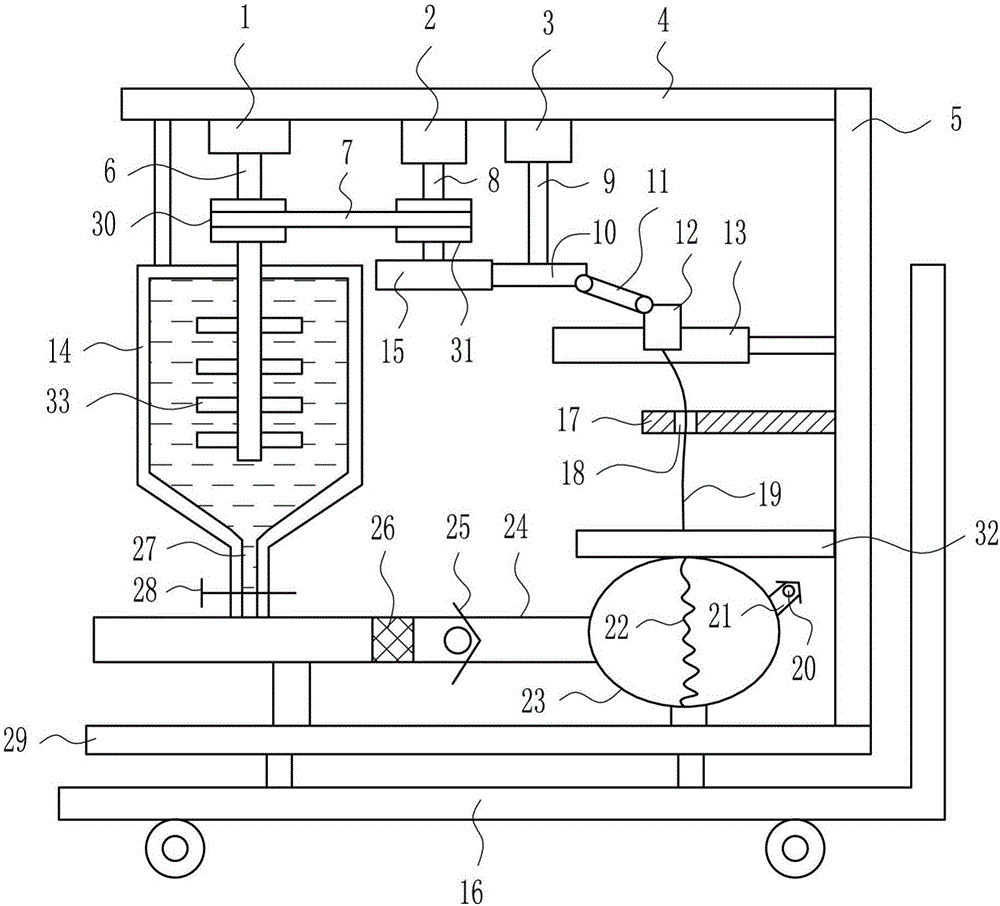

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

图4为本发明的第四种主视结构示意图。

附图中的标记为：1-第一轴承座，2-减速电机，3-第二轴承座，4-顶板，5-右架，6-第一转杆，7-平皮带，8-第二转杆，9-第三转杆，10-第二齿轮，11-连杆，12-滑块，13-滑轨，14-沙子箱，15-第一齿轮，16-推车，17-导向板，18-导向孔，19-钢丝绳，20-第一单向阀，21-进气管，22-弹簧，23-气囊，24-出气管，25-第二单向阀，26-滤网，27-出料口，28-电控阀，29-工作台，30-第一皮带轮，31-第二皮带轮，32-重物，33-搅拌叶片，34-激振器，35-加强筋。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种消防用风力与沙力结合式灭火装置，如图1-4所示，包括有第一轴承座1、减速电机2、第二轴承座3、顶板4、右架5、第一转杆6、平皮带7、第二转杆8、第三转杆9、第二齿轮10、连杆11、滑块12、滑轨13、沙子箱14、第一齿轮15、推车16、导向板17、钢丝绳19、第一单向阀20、进气管21、弹簧22、气囊23、出气管24、第二单向阀25、滤网26、电控阀28、工作台29、第一皮带轮30、第二皮带轮31和重物32；推车16顶部设有工作台29，工作台29顶部左侧连接有出气管24，出气管24内设有滤网26，出气管24内设有第二单向阀25，第二单向阀25位于滤网26右侧，工作台29顶部右侧连接有气囊23，气囊23内设有弹簧22，气囊23左侧与出气管24右端连接，气囊23右侧连接有进气管21，进气管21上设有第一单向阀20，工作台29右端连接有右架5，右架5左侧从上至下依次连接有顶板4、滑轨13和导向板17，顶板4底部从左至右依次连接有沙子箱14、第一轴承座1、减速电机2和第二轴承座3，沙子箱14底部设有出料口27，出料口27上设有电控阀28，出料口27下端与出气管24连接，第一轴承座1底部连接有第一转杆6，第一转杆6上部设有第一皮带轮30，第一转杆6下端伸入沙子箱14内，减速电机2上连接有第二转杆8，第二转杆8中部连接有第二皮带轮31，第一皮带轮30和第二皮带轮31之间通过平皮带7传动，第二转杆8下端连接有第一齿轮15，第二轴承座3上连接有第三转杆9，第三转杆9下端连接有第二齿轮10，第一齿轮15与第二齿轮10啮合，第二齿轮10上转动式连接有连杆11，滑轨13上设有滑块12，连杆11下端与滑块12顶部左侧转动式连接，滑块12底部连接有钢丝绳19，导向板17上开有导向孔18，钢丝绳19下端穿过导向孔18，钢丝绳19下端连接有重物32，重物32底部与气囊23顶部接触。

还包括有搅拌叶片33，第一转杆6下部连接有搅拌叶片33，搅拌叶片33位于沙子箱14内。

还包括有激振器34，沙子箱14左侧上部连接有激振器34。

还包括有加强筋35，顶板4底部右侧与右架5左侧上部之间连接有加强筋35，加强筋35与顶板4底部右侧为焊接连接，加强筋35与右架5左侧上部为焊接连接。

顶板4的材质为Q235钢。

工作台29的材质为HT200。

工作原理：当要进行灭火工作时，工作人员把推车16推到待灭火的区域，工作人员打开电控阀28，电控阀28打开使得沙子箱14内的沙子通过出料口27进入出气管24，同时控制减速电机2顺时针转动，带动第二转杆8、第二皮带轮31和第一齿轮15顺时针转动，第二皮带轮31顺时针转动在平皮带7的作用下带动第一皮带轮30顺时针转动，进而带动第一转杆6顺时针转动搅拌沙子箱14内的沙子，第一齿轮15顺时针转动使得第二齿轮10逆时针转动，在连杆11的作用下带动滑块12不断地左右移动，当滑块12向右移动时，带动钢丝绳19和重物32向下运动，重物32将气囊23内的空气压进出气管24，空气带动沙子一起飞出出气管24，落在火上，达到灭火的效果，当滑块12向左移动时，带动钢丝绳19和重物32向上运动，当重物32离开气囊23顶部时，气囊23在弹簧22的弹力作用下再次撑大，外界的空气通过进气管21吸入气囊23内，如此不断控制减速电机2顺时针转动，气囊23内的空气不断地压进出气管24，空气带动沙子一起飞出出气管24，落在火上，达到灭火的效果，第一转杆6不断地搅拌沙子，使得沙子下降的更快，直到火完全扑灭，控制减速电机2停止转动，并关闭电控阀28，灭火工作完成，工作人员把推车16推离该区域。

因为还包括有搅拌叶片33，第一转杆6下部连接有搅拌叶片33，搅拌叶片33位于沙子箱14内，当第一转杆6不断地搅拌沙子时，搅拌叶片33可以使得沙子搅拌的更加充分，使得沙子下降的更快，节约工作时间，提升了整个灭火工作的工作效率。

因为还包括有激振器34，沙子箱14左侧上部连接有激振器34，当要进行灭火工作时，打开激振器34，沙子箱14得到振动，使得沙子下降的更快，节约工作时间，提升了整个灭火工作的工作效率，当灭火工作完成时，关闭激振器34。

因为还包括有加强筋35，顶板4底部右侧与右架5左侧上部之间连接有加强筋35，加强筋35与顶板4底部右侧为焊接连接，加强筋35与右架5左侧上部为焊接连接，加强筋35可以起到加固作用，有利于提升本装置的安全性和实用性。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
