本发明涉及灭火设备领域,特别是涉及一种分区控制的厨房自动灭火装置。
背景技术:
无论是住所、酒店、饭店、学校食堂还是事业单位的食堂等等,都是必不可少的设施,其是将食物进行烹饪的房间,一个现代化的厨房通常有的设备包括炉具、流理台及储存食物的设备,其中由于炉具连接燃气管道,而燃气又是可燃易燃物质,所以很容易发生火灾事故,不仅造成人员伤害,对室内建筑也会造成很大的损失,目前很多大型厨房安装了厨房自动灭火装置,但是在厨房面积较大或有多个分区时,需要安装多套设备,成本较高,而且灭火工作的范围较固定,没有在针对性,会导致灭火材料的浪费。
技术实现要素:
本发明的目的就在于为了解决上述问题而提供一种分区控制的厨房自动灭火装置。
本发明通过以下技术方案来实现上述目的:
一种分区控制的厨房自动灭火装置,包括控制箱、灭火储气罐、灭火管道、支架、喷头,所述灭火储气罐一侧设置有电磁阀,所述电磁阀远离所述灭火储气罐一侧设置有气泵,所述气泵远离所述灭火储气罐一侧设置有所述控制箱,所述控制箱内部设置有电池和控制器,所述电池上方设置有存储器,所述存储器上方设置有无线通信装置,所述控制箱正面设置有显示屏和按钮,所述按钮一侧设置有警示灯和扬声器,所述气泵下方设置有所述灭火管道,所述灭火管道两端下方设置有所述喷头,所述喷头下端设置有喷孔,所述喷头顶部设置有螺纹连接块,所述喷头上方设置有所述电磁阀,所述喷头两侧设置有温度传感器和烟雾传感器,所述温度传感器上方设置有所述支架,所述喷头下方设置有燃气灶,所述燃气灶下方设置有灶台,所述燃气灶底部设置有燃气管道和所述电磁阀。
上述结构中,通过所述显示屏和所述按钮设置报警联系人等工作参数,所述温度传感器和所述烟雾传感器实时检测燃气灶的使用情况,并将信息发送给所述控制器,若某一个所述燃气灶发生火灾,对应的所述喷头上方的所述电磁阀和所述灭火储气罐一侧的所述电磁阀打开,所述燃气管道上的所述电磁阀关闭,所述气泵开始工作,对应的所述喷头对发生火灾的所述燃气灶进行灭火工作,同时所述警示灯闪烁,所述扬声器发出报警声,所述无线通信装置向设置好的联系人发送报警信息。
为了进一步提高厨房自动灭火的工作效率,所述控制器与所述气泵、所述电磁阀、所述电池、所述存储器、所述无线通信装置、所述温度传感器、所述烟雾传感器、所述显示屏、所述按钮、所述警示灯和所述扬声器电连接。
为了进一步提高厨房自动灭火的工作效率,所述灭火储气罐与所述气泵通过所述灭火管道相连,所述气泵与所述喷头通过所述灭火管道相连。
为了进一步提高厨房自动灭火的工作效率,所述温度传感器和所述烟雾传感器与所述支架通过螺钉固定连接。
为了进一步提高厨房自动灭火的工作效率,所述灶台与所述燃气灶通过卡槽固定连接,所述燃气灶与所述燃气管道相连。
为了进一步提高厨房自动灭火的工作效率,所述喷头与所述灭火管道通过所述螺纹连接块固定连接。
为了进一步提高厨房自动灭火的工作效率,所述电磁阀与所述灭火管道和所述燃气管道相连。
有益效果在于:本发明不仅能针对性地对发生火灾的地方进行灭火工作,减少了资源的浪费和对厨房造成的影响,还可以在发生火灾时切断燃气,避免火势扩大,同时本发明操作简单,使用方便,不仅适用于一般的厨房,还适用于面积较大或有多个分区的厨房,大大提高了厨房自动灭火装置的工作效率。
附图说明
图1是本发明所述一种分区控制的厨房自动灭火装置的结构示意图;

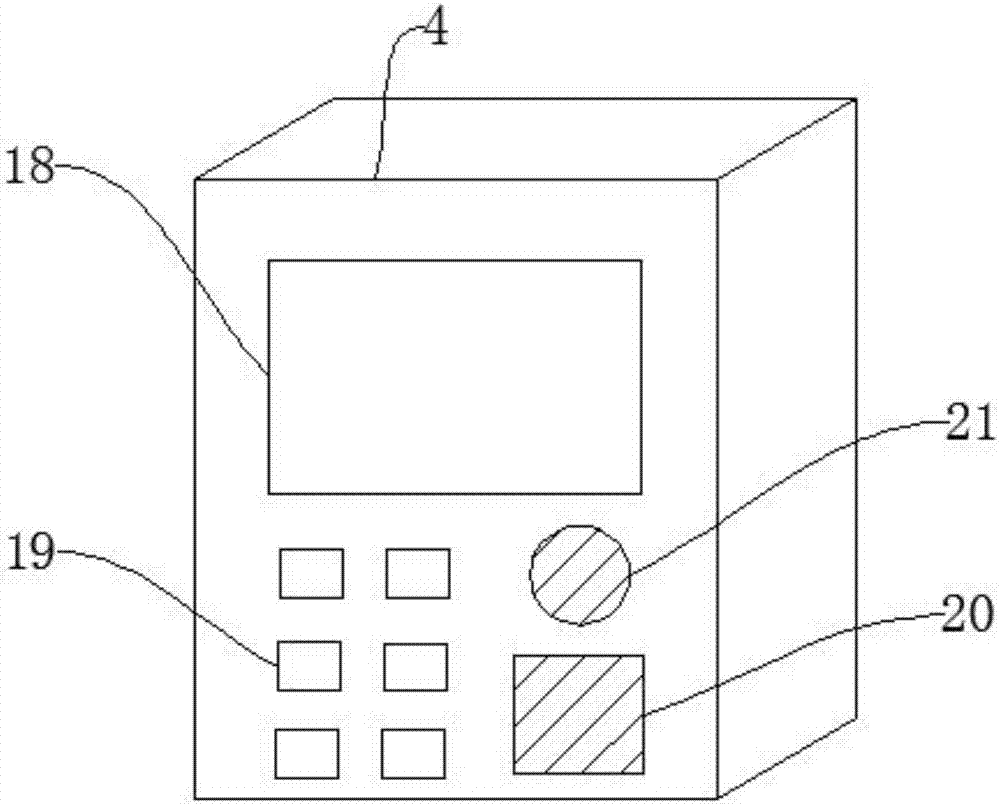

图2是本发明所述一种分区控制的厨房自动灭火装置的控制箱正视图;
图3是本发明所述一种分区控制的厨房自动灭火装置的喷头结构示意图。
附图标记说明如下:
1、电池;2、控制器;3、无线通信装置;4、控制箱;5、存储器;6、气泵;7、电磁阀;8、灭火储气罐;9、灭火管道;10、烟雾传感器;11、温度传感器;12、支架;13、喷孔;14、喷头;15、燃气灶;16、灶台;17、燃气管道;18、显示屏;19、按钮;20、扬声器;21、警示灯;22、螺纹连接块。
具体实施方式
下面结合附图对本发明作进一步说明:
如图1-图3所示,一种分区控制的厨房自动灭火装置,包括控制箱4、灭火储气罐8、灭火管道9、支架12、喷头14,灭火储气罐8一侧设置有电磁阀7,控制灭火储气罐8的打开或关闭,电磁阀7远离灭火储气罐8一侧设置有气泵6,气泵6远离灭火储气罐8一侧设置有控制箱4,控制灭火工作的进行,控制箱4内部设置有电池1和控制器2,电池1上方设置有存储器5,存储器5上方设置有无线通信装置3,向联系人的手机发送报警信息,控制箱4正面设置有显示屏18和按钮19,显示和设置工作参数,按钮19一侧设置有警示灯21和扬声器20,发出报警信息,气泵6下方设置有灭火管道9,输送灭火气体,灭火管道9两端下方设置有喷头14,进行灭火工作,喷头14下端设置有喷孔13,喷出灭火气体,喷头14顶部设置有螺纹连接块22,便于喷头14的安装和拆卸,喷头14上方设置有电磁阀7,控制喷头14是否进行灭火工作,喷头14两侧设置有温度传感器11和烟雾传感器10,检测是否发生火灾,温度传感器11上方设置有支架12,起支撑作用,喷头14下方设置有燃气灶15,燃气灶15下方设置有灶台16,燃气灶15底部设置有燃气管道17和电磁阀7,电磁阀7控制燃气管道17的通断。
上述结构中,通过显示屏18和按钮19设置报警联系人等工作参数,温度传感器11和烟雾传感器10实时检测燃气灶15的使用情况,并将信息发送给控制器2,若某一个燃气灶15发生火灾,对应的喷头14上方的电磁阀7和灭火储气罐8一侧的电磁阀7打开,燃气管道17上的电磁阀7关闭,气泵6开始工作,对应的喷头14对发生火灾的燃气灶15进行灭火工作,同时警示灯21闪烁,扬声器20发出报警声,无线通信装置3向设置好的联系人发送报警信息。
为了进一步提高厨房自动灭火的工作效率,控制器2与气泵6、电磁阀7、电池1、存储器5、无线通信装置3、温度传感器11、烟雾传感器10、显示屏18、按钮19、警示灯21和扬声器20电连接,灭火储气罐8与气泵6通过灭火管道9相连,气泵6与喷头14通过灭火管道9相连,温度传感器11和烟雾传感器10与支架12通过螺钉固定连接,灶台16与燃气灶15通过卡槽固定连接,燃气灶15与燃气管道17相连,喷头14与灭火管道9通过螺纹连接块22固定连接,电磁阀7与灭火管道9和燃气管道17相连。
以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解,本发明不受上述实施例的限制,上述实施例和说明书中描述的只是说明本发明的原理,在不脱离本发明精神和范围的前提下,本发明还会有各种变化和改进,这些变化和改进都落入要求保护的本发明范围内。
