一种用于纺织方面的杀菌加湿装置的制作方法

本实用新型涉及纺织技术领域，尤其涉及一种用于纺织方面的杀菌加湿装置。

背景技术：

提高纺纱车间相对湿度能使纤维和机件的导电性能加强，静电容易通过机件取得中和，所以提高车间相对湿度是解决车间静电干扰问题的主要方法之一，由于现有毛纺织原料已远源不同与传统的毛纺织原料，除了毛纤维外，一些新型原料及不同领域的纺织原料，均为毛纺织行业所运用，特别是一些新型原料如防缩羊毛、丝光羊毛、马海毛和绢纺所用的绢丝、榨蚕丝等，由于其纤维光滑、抱合力差，生产过程中如果湿度和回潮不足，纤维与纤维，纤维与机械极易造成静电，产生飞花，发生纤维绕机件现象，不仅影响了产品质量、还妨碍了生产的顺利进行，增加了挡车工的劳动强度；以上纤维所需要的生产环境要求湿度达到85-90％，才能较好消除静电干扰；而目前大部分的传统毛纺织工厂，车间的空调效果相对湿度最高只能达到75％(适用毛纤维的纺纱)，环境湿度满足不了以上纤维的生产；其次由于生产过程中纤维需要不断梳理、欠伸、进行抽长拉细的连续作业，因此纤维每进行一次梳理，纤维放湿就增加一次，由于纤维具有吸湿慢、放湿快的生产特点，吸收的环境水分远弥补不了纤维由于梳理而挥发掉的水分，所以纤维的回潮就越来越小，静电越来越大，造成的飞花就越来越多，纤维绕机件的可能性也越来越大，可纺性会越来越差，仅靠加油水和空调加湿，已不能达到其生产要求，现有的加湿装置，加湿速度慢，长期使用的雾化管道内部容易滋生细菌，不利于纺织加工。

因此，发明一种用于纺织方面的杀菌加湿装置显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种用于纺织方面的杀菌加湿装置以解决现有的加湿装置，加湿速度慢，长期使用的雾化管道内部容易滋生细菌，不利于纺织加工的问题。一种用于纺织方面的杀菌加湿装置，包括加湿器，臭氧发生器，增压泵，进水口，进水口电磁阀门，雾气传输管道，雾气电磁阀门，臭氧传输管道，臭氧电磁阀门，加湿管，固定装置，固定孔和雾气出口，所述加湿器上方的左侧设有进水口；所述进水口上安装有进水口电磁阀门；所述加湿器上表面的中间位置安装有雾气传输管道；所述雾气传输管道上的下方安装有雾气电磁阀门；所述雾气传输管道中间位置的右侧安装有臭氧传输管道；所述臭氧传输管道上的下方安装有臭氧电磁阀门；所述臭氧传输管道的另一端安装有臭氧发生器；所述雾气传输管道上的左侧上方安装有增压泵；所述雾气传输管道的顶端安装有加湿管；所述加湿管的上表面上均匀的设有雾气出口；所述加湿管的左右两端均安装有固定装置；所述两个固定装置上均设有固定孔。

所述雾气传输管道与加湿管之间的连接方式为固定连接，有利于雾气传输管道与加湿管之间连接的稳定。

所述雾气传输管道与臭氧传输管道之间的连接方式为固定连接，有利于雾气传输管道与臭氧传输管道之间固定的稳定。

所述雾气传输管道、臭氧传输管道和加湿管的材质均为塑料材质，有利于管道的安装，且降低成本。

与现有技术相比，本实用新型具有如下有益效果：本实用新型通过设有的臭氧发生器，方便对雾气传输管道和加湿管中的传输的雾气进行杀菌处理，设有的增压泵，增加雾气输送过程中的压力，有利于雾气快速的进行运输，加快纺纱加湿的效率。

附图说明

图1是本实用新型的结构示意图。

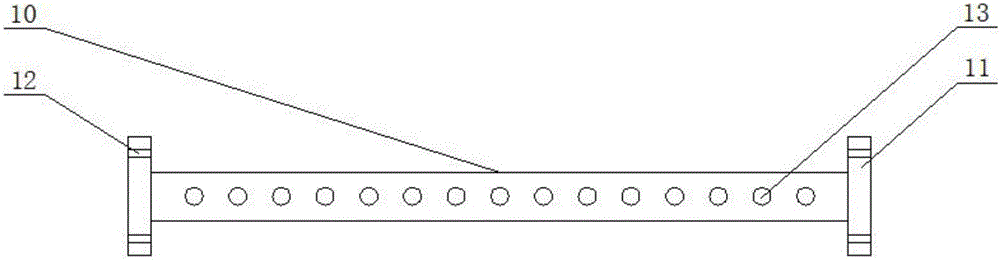

图2是本实用新型的加湿管的结构示意图。

具体实施方式

以下结合附图对本实用新型做进一步描述：

图中：

1-加湿器，2-臭氧发生器，3-增压泵，4-进水口，5-进水口电磁阀门，6-雾气传输管道，7-雾气电磁阀门，8-臭氧传输管道，9-臭氧电磁阀门，10-加湿管，11-固定装置，12-固定孔，13-雾气出口。

实施例：

如附图1至附图2所示

本实用新型提供一种用于纺织方面的杀菌加湿装置，包括加湿器1，臭氧发生器2，增压泵3，进水口4，进水口电磁阀门5，雾气传输管道6，雾气电磁阀门7，臭氧传输管道8，臭氧电磁阀门9，加湿管10，固定装置11，固定孔12和雾气出口13，所述加湿器1上方的左侧设有进水口4；所述进水口4上安装有进水口电磁阀门5；所述加湿器1上表面的中间位置安装有雾气传输管道6；所述雾气传输管道6上的下方安装有雾气电磁阀门7；所述雾气传输管道6中间位置的右侧安装有臭氧传输管道8；所述臭氧传输管道8上的下方安装有臭氧电磁阀门9；所述臭氧传输管道8的另一端安装有臭氧发生器2；所述雾气传输管道6上的左侧上方安装有增压泵3；所述雾气传输管道6的顶端安装有加湿管10；所述加湿管10的上表面上均匀的设有雾气出口13；所述加湿管10的左右两端均安装有固定装置11；所述两个固定装置11上均设有固定孔12。

所述雾气传输管道6与加湿管10之间的连接方式为固定连接，有利于雾气传输管道6与加湿管10之间连接的稳定。

所述雾气传输管道6与臭氧传输管道8之间的连接方式为固定连接，有利于雾气传输管道6与臭氧传输管道8之间固定的稳定。

所述雾气传输管道6、臭氧传输管道8和加湿管10的材质均为塑料材质，有利于管道的安装，且降低成本。

工作原理

本实用新型通过固定装置11上设有的固定孔12将加湿管10进行固定，待对纺纱进行加湿时，加湿器1开始工作，打开雾气电磁阀门7，将产生的雾气通过雾气传输管道6进行输送，同时臭氧发生器2开始工作，打开臭氧电磁阀门9将产生的臭氧通过臭氧传输管道8进行传输至雾气传输管道6内，对雾气进行杀菌处理，增压泵3对雾气进行增压，加快雾气的输送，最后雾气通过加湿管10上表面均匀设有的雾气出口13排出，对待加湿的纺织进行加湿处理。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
