一种防止浸渍纸两侧褶皱的装置的制作方法

本实用新型涉及一种防止浸渍纸两侧褶皱的装置。

背景技术：

浸渍纸广泛的用在橱柜、衣柜、强化复合地板的贴面中，在浸渍纸的生产过程中需要对浸渍纸进行上胶，在胶水涂在浸渍纸的一面时，浸渍纸两侧的胶水会从边缘流向另一面，从而导致浸渍纸的两侧产生褶皱，目前，还没有有效的方法来防止浸渍纸上胶时两侧发生褶皱。

技术实现要素：

针对上述问题，本实用新型提供了一种防止浸渍纸两侧褶皱的装置，从而有效防止浸渍纸在上胶时两侧发生褶皱。

本实用新型采用的技术方案是：

一种防止浸渍纸两侧褶皱的装置，包括转动固定在机架上的背涂辊，所述机架在背涂辊的后方固定有一个与机架转动连接的过渡压辊，所述的机架上固定有一个与过渡压辊平行的横杆，所述横杆的两端分别夹持有一个大夹子，所述大夹子的后端固定有一个小夹子，所述的小夹子上夹持有一个胶片。

胶片贴合浸渍纸两侧，浸渍纸一侧的胶水在胶片的挤压下向两侧析出，从而能够防止胶水流到浸渍纸的另一侧，解决浸渍纸两侧发生褶皱的问题。

作为优选，所述横杆的横截面为圆形，所述大夹子的前端夹板的内侧为圆弧形，所述小夹子的前端夹板的内侧为平面。

大夹子前端夹板内侧的圆弧形与横杆表面更加贴合，容易固定，同时，大夹子能够在横杆上进行转动来调节胶片前端与过渡压辊之间的间隙。

作为优选，所述胶片的前端成型有一向前凸出的尖角，所述的尖角由对称设置的上斜面和下斜面形成。

本实用新型的有益效果有：

1、胶片贴合浸渍纸上下两侧，浸渍纸一侧的胶水在胶片的挤压下向两侧析出，从而能够防止胶水流到浸渍纸的另一侧，解决浸渍纸两侧发生褶皱的问题；

2、大夹子前端夹板内侧的圆弧形与横杆表面更加贴合，容易固定，同时，大夹子能够在横杆上进行转动来调节胶片前端与过渡压辊之间的间隙。

附图说明

图1为本实用新型的结构示意图；

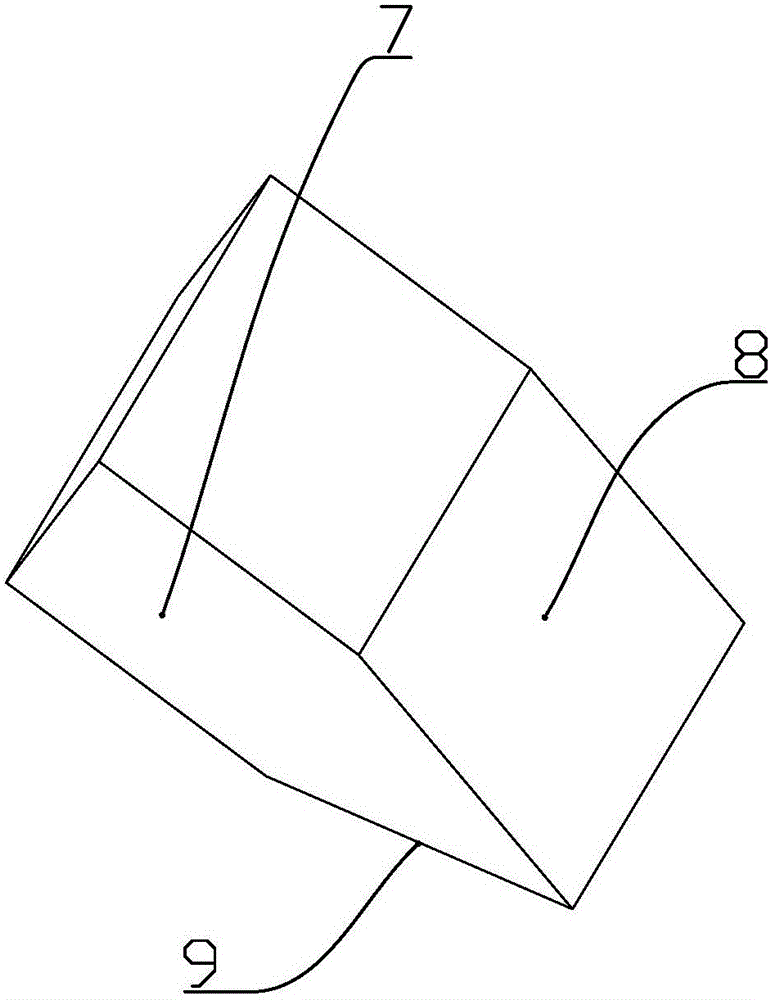

图2为胶片的结构示意图；

图中：1.机架，2.背涂辊，3.过渡压辊，4.横杆，5.大夹子，6.小夹子，7.胶片，8.上斜面，9.下斜面。

具体实施方式

下面通过具体的实施例并结合附图对本实用新型做进一步的详细描述。

如图1、2所示，一种防止浸渍纸两侧褶皱的装置，包括转动固定在机架1上的背涂辊2，所述机架1在背涂辊2的后方固定有一个与机架1转动连接的过渡压辊3，所述的机架1上固定有一个与过渡压辊3平行的横杆4，所述横杆4的两端分别夹持有一个大夹子5，所述大夹子5的后端固定有一个小夹子6，所述的小夹子6上夹持有一个胶片7。

胶片7贴合浸渍纸两侧，浸渍纸一侧的胶水在胶片7的挤压下向两侧析出，从而能够防止胶水流到浸渍纸的另一侧，解决浸渍纸两侧发生褶皱的问题。

所述横杆4的横截面为圆形，所述大夹子5的前端夹板的内侧为圆弧形，所述小夹子6的前端夹板的内侧为平面。

所述胶片7的前端成型有一向前凸出的尖角，所述的尖角由对称设置的上斜面8和下斜面9形成。

大夹子5前端夹板内侧的圆弧形与横杆4表面更加贴合，容易固定，同时，大夹子5能够在横杆4上进行转动来调节胶片7前端与过渡压辊3之间的间隙。

本实用新型在使用时，根据浸渍纸两侧所在的位置，在横杆4的轴向上调节两个大夹子5夹持的位置，并沿横杆4的周向转动大夹子5，调节胶片7与过渡压辊3之间的间隙，从而使得胶片7将浸渍纸两侧的胶水向外析出，防止浸渍纸两侧发生褶皱，本实用新型结构简单，使用方便，效果好。
