一种气动刀式纸浆浓度变送器的制作方法

本实用新型属于浓度变送器技术领域，涉及一种气动刀式纸浆浓度变送器。

背景技术：

纸张浓度对造纸过程来说是一个重要参数，它不仅影响各个生产过程中浆料的质量，而且直接影响到纸张成品质量的物理标准，因此控制好各环节的纸浆浓度，对保证浆料和纸张的质量以及减少原材料的消耗都极其重要。现有的刀式浓度变送器常见的是动刀式浓度变送器，它包括感应元件、摆动轴、驱动摆动轴摆动的驱动机构，驱动机构包括一个驱动线圈、永磁罩以及磁钢，永磁罩内有磁场，驱动线圈通电后能在永磁罩内运动，从而通过摆动轴驱动感应元件摆动，由于纸浆浓度越大，阻力就越大，所以能通过感应元件在纸浆中摆动时间来反应纸浆浓度；这种变送器结构复杂，且为保证纸浆不会渗入机体内损坏内部元件，摆动轴与变送器机壳的结合处需做密封处理，由于摆动轴经常摆动，不仅易损坏，且密封处理难度大，机壳容易进水。

技术实现要素：

本实用新型的目的是针对现有的动刀式浓度变送器存在的上述缺陷，而提供的一种结构简单、密封性好、不易进水的气动刀式纸浆浓度变送器。

本实用新型的目的可通过下列技术方案来实现：

一种气动刀式纸浆浓度变送器，其特征在于，它包括机壳、设置在机壳外的感应弯刀以及设置在机壳内的力气转换装置，所述的力气转换装置包括一端与上述感应弯刀固连的杠杆、支撑杠杆的杠杆座以及分设在杠杆座两侧的挡板、反馈波纹管，挡板固定设置在杠杆上，且挡板正挡于一喷气口上，挡板能在杠杆的摆动下远离或靠近喷气口，所述的反馈波纹管弹靠在杠杆外壁上，反馈波纹管与上述喷气口之间通过一气动放大器相连，所述的反馈波纹管和上述感应弯刀位于杠杆座的同一侧，且反馈波纹管的弹力与纸浆对感应弯刀的摩擦力方向相反。

在上述的一种气动刀式纸浆浓度变送器中，所述的杠杆包括主杆及与主杆平行的副杆，副杆与上述杠杆座相连，主杆的一端与上述感应弯刀相连，另一端与副杆的一端齐平且通过一连杆相连，上述挡板固定设置在副杆的该端。

在上述的一种气动刀式纸浆浓度变送器中，所述的感应弯刀、主杆以及副杆在同一平面上，且感应弯刀沿上述连杆长度方向从主杆向副杆延伸。

在上述的一种气动刀式纸浆浓度变送器中，所述的喷气口的喷气方向与反馈波纹管的弹力方向相反。

在上述的一种气动刀式纸浆浓度变送器中，所述的机壳内还设有复位弹簧，该复位弹簧与上述反馈波纹管位于杠杆座的同一侧且复位弹簧弹靠在副杆外壁上，复位弹簧的弹力与反馈波纹管的弹力方向相反。

在上述的一种气动刀式纸浆浓度变送器中，所述的主杆伸出上述机壳与感应弯刀相连，主杆和机壳的结合处设有一密封圈。

在上述的一种气动刀式纸浆浓度变送器中，所述的密封圈的横截面呈逗号形，该密封圈包括一圈转动部和一圈贴合部，转动部和贴合部为一体式结构，转动部的横截面为上述逗号形的圆形的头部，贴合部的横截面为逗号形的尾部，上述机壳上开设有一圈卡设转动部的圆弧槽，主杆外壁上开设有一圈卡设贴合部的卡槽。

在上述的一种气动刀式纸浆浓度变送器中，所述的尾部朝向机壳外。

在上述的一种气动刀式纸浆浓度变送器中，所述的感应弯刀的末端设有一刀翅。

在上述的一种气动刀式纸浆浓度变送器中，所述的感应弯刀的两面上均开设有多条平行的直线槽。

与现有技术相比，本实用新型密封性能好，结构简单合理，检测效果好。

附图说明

图1为本实用新型的结构示意图；

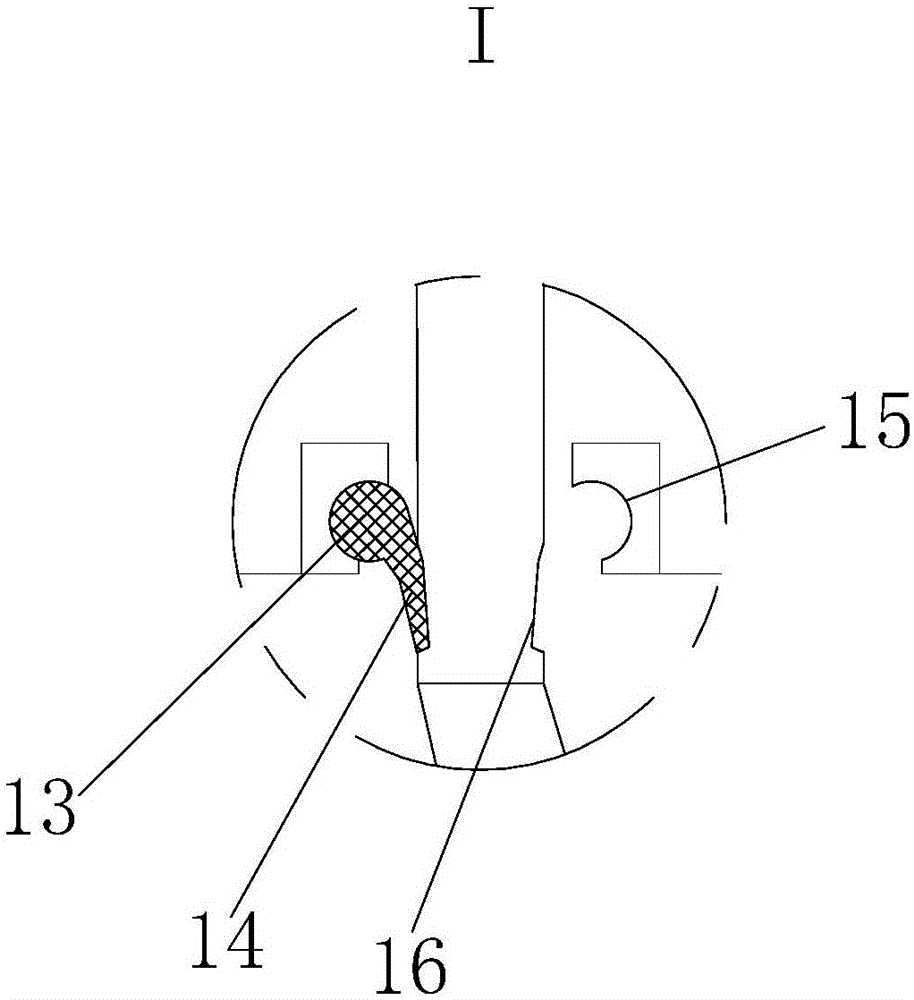

图2为图1的I处的局部放大图。

图中，1、感应弯刀；2、刀翅；3、直线槽；4、主杆；5、副杆；6、杠杆座；7、挡板；8、反馈波纹管；9、连杆；10、喷气口；11、气动放大器；12、复位弹簧；13、转动部；14、贴合部；15、圆弧槽；16、卡槽。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型提供的一种气动刀式纸浆浓度变送器，它包括机壳、设置在机壳外的感应弯刀1以及设置在机壳内的力气转换装置。感应弯刀1一端与力气转换装置相连，另一端设有一刀翅2，刀翅2的设置是为了补偿纸浆流速变化和纤维结构不同对浓度测量的影响；感应弯刀1两面上均开设有多条平行的直线槽3，工作时感应弯刀1放置在纸浆中，直线槽3的开槽方向与纸浆流动方向一致。

力气转换装置包括主杆4、与主杆4平行的副杆5，支撑副杆5的杠杆座6以及分设在杠杆座6两侧的挡板7、反馈波纹管8。主杆4的一端伸出机壳与感应弯刀1固定连接，主杆4的另一端和副杆5的一端齐平且通过一连杆9固定相连，连杆9和主杆4及副杆5均垂直，主杆4、副杆5以及连杆9组合形成U形结构，副杆5略短于主杆4，感应弯刀1、主杆4、副杆5及连杆9在同一平面上，且感应弯刀1沿连杆9长度方向从主杆4向副杆5延伸；挡板7固定设置在副杆5上且位于副杆5和连杆9连接的该端，机壳内设有一喷气口10，挡板7正挡于该喷气口10上；反馈波纹管8弹靠在杠杆外壁上且和感应弯刀1位于杠杆座6的同一侧，反馈波纹管8的弹力与纸浆对感应弯刀1的摩擦力方向相反，反馈波纹管8与喷气口10之间通过一气动放大器11相连，且喷气口10的喷气方向与反馈波纹管8的弹力方向相反；机壳内还设有一复位弹簧12，该复位弹簧12与反馈波纹管8位于杠杆座6的同一侧且复位弹簧12弹靠在副杆5外壁上，复位弹簧12的弹力与反馈波纹管8的弹力方向相反。

为了防止纸浆进入机壳内，主杆4和机壳的结合处设有一密封圈，该密封圈的横截面呈逗号形，密封圈包括一圈转动部13和一圈贴合部14，转动部13和贴合部14为一体式结构，转动部13的横截面为逗号形的圆形的头部，贴合部14的横截面为逗号形的尾部，尾部朝向机壳外；机壳上开设有一圈卡设转动部13的圆弧槽15，主杆4外壁上开设有一圈卡设贴合部14的卡槽16，主杆4摆动时，带动转动部13在圆弧槽15内转动，密封圈的转动部13和贴合部14始终紧密卡设在圆弧槽15和卡槽16内，堵住主杆4和机壳之间的间隙，防止纸浆进入。

工作时，该浓度变送器安装在纸浆输送管的外壁上，感应弯刀1插设在纸浆内，感应弯刀1的朝向与纸浆流动方向一致，纸浆流动对感应弯刀1产生的摩擦力使感应弯刀1摆动带动主杆4向纸浆流动方向倾斜，纸浆浓度越大，摩擦力越大，主杆4越倾斜，主杆4通过连杆9带动副杆5倾斜，从而使副杆5上的挡板7靠近喷气口10，加大喷气口10处的气压，气压信号传递给气动放大器11放大后反馈给反馈波纹管8，反馈波纹管8将气压信号转换成弹力作用在副杆5上，当该弹力的力矩和感应弯刀1所受的摩擦力的力矩平衡时，浓度变送器便达到了稳定状态，此时气动放大器11显示的信号值反应了纸浆浓度。

应该理解，在本实用新型的权利要求书、说明书中，所有“包括……”均应理解为开放式的含义，也就是其含义等同于“至少含有……”，而不应理解为封闭式的含义，即其含义不应该理解为“仅包含……”。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
