一种高效打印机墨盒的制作方法

本实用新型涉及打印机技术领域，具体为一种高效打印机墨盒。

背景技术：

目前，市场上的打印机墨盒，包括有墨盒主体和扣盖，且其之间通过分别设于墨盒主体左右两侧设有的卡扣结构和扣盖内侧相应位置设有的卡位相互结合一起，结构非常复杂，而且严重影响打印效率，为此，我们提出一种高效打印机墨盒。

技术实现要素：

本实用新型的目的在于提供一种高效打印机墨盒，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种高效打印机墨盒，包括墨盒本体，所述墨盒本体内设有六个盛墨室，且墨盒本体一侧的下端设有镜片，所述盛墨室上方设有开口，且开口处设有加液柱，所述墨盒本体的上表面一侧设有支撑柱，支撑柱的上端设有承载柱，所述承载柱的下表面设有六个吸泵，吸泵围绕支撑柱排列，且吸泵的进水口分别连接有导管，导管的另一端位于盛墨室的底部，所述承载柱内设有六个加热室，加热室与吸泵相互对应，且加热室的底部设有进水口，进水口与吸泵的出水口连接，并且加热室的上端设有出水口，所述加热室内设有加热板，所述承载柱的上端设有支撑架，支撑架的上端设有喷头，且喷头的下端分别通过导水管与加热室的出水口连接，所述墨盒本体的一侧设有控制器，控制器分别电连接加热板和吸泵。

优选的，所述镜片的个数为六个，且镜片分别与盛墨室对应。

优选的，所述加热室内加热板的个数为两个。

优选的，所述支撑架为锥形状。

优选的，所述加液柱的上端设有封闭盖。

与现有技术相比，本实用新型的有益效果是：该高效打印机墨盒，设备上设置了六个盛墨室，通过六个盛墨室可以用来盛放不同颜色的墨汁，设备上设置了镜片，通过镜片可以看见墨盒内的墨汁的都少，以此来判断是否需要添加墨汁，设备上设置了吸泵，通过吸泵来把墨汁吸入到加热室内，设备上设置了加热板，通过每个加热室内采用两个加热板来加热，可以将墨汁快速的加热，以此来提高工作效率，该高效打印机墨盒设置了喷头，通过喷头来打印，结构简单，能够快速的加热墨汁，并且大大提高打印效率。

附图说明

图1为本实用新型结构示意图；

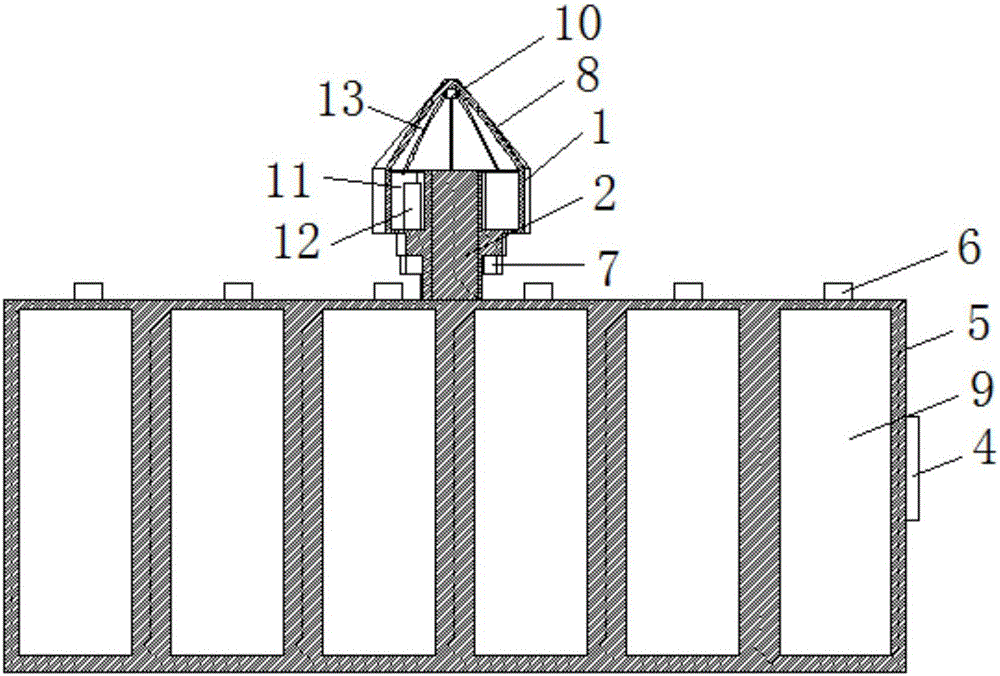

图2为本实用新型剖面结构示意图。

图中：1承载柱、2支撑柱、3镜片、4控制器、5墨盒本体、6加液柱、7吸泵、8支撑架、9盛墨室、10喷头、11加热室、12加热板、13导水管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种高效打印机墨盒，包括墨盒本体5，墨盒本体5内设有六个盛墨室9，通过六个盛墨室9可以用来盛放不同颜色的墨汁，以此来判断是否需要添加墨汁，且墨盒本体5一侧的下端设有镜片3，通过镜片3可以看见墨盒内的墨汁的都少，镜片3的个数为六个，且镜片3分别与盛墨室9对应，盛墨室9上方设有开口，且开口处设有加液柱6，加液柱6的上端设有封闭盖，墨盒本体5的上表面一侧设有支撑 柱2，支撑柱2的上端设有承载柱1，承载柱1的下表面设有六个吸泵7，吸泵7围绕支撑柱2排列，且吸泵7的进水口分别连接有导管，导管的另一端位于盛墨室9的底部，承载柱1内设有六个加热室11，加热室11与吸泵7相互对应，且加热室11的底部设有进水口，进水口与吸泵7的出水口连接，通过吸泵7把墨汁吸入到加热室11内，并且加热室11的上端设有出水口，加热室11内设有加热板12，加热室11内加热板12的个数为两个，每个加热室11内采用两个加热板12来加热，可以将墨汁快速的加热，承载柱1的上端设有支撑架8，支撑架8为锥形状，支撑架8的上端设有喷头10，且喷头10的下端分别通过导水管13与加热室11的出水口连接，通过喷头10来打印，墨盒本体5的一侧设有控制器4，控制器4分别电连接加热板12和吸泵7，该高效打印机墨盒结构简单，能够快速的加热墨汁，并且大大提高打印效率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
