圆网印花磁性压力自动感应磁台的制作方法

本实用新型涉及印花机械装置，特别涉及一种圆网印花磁性压力自动感应磁台。

背景技术：

圆网印花机的刮印装置分为刀片刮印和磁棒刮印两种形式，其中，磁棒刮印是在圆网内放一根钢棒，织物的下面设置有磁台，钢棒被磁台的磁性吸引从而对色浆施加压力来完成印花，结构简单，操作便利，印花效果好，因此应用范围愈加广泛，但是，磁台上的磁棒是分别独立排列设置的，该结构下的磁台容易使得钢棒在刮印过程中受到的各磁棒的磁性不统一，钢棒容易出现失衡现象，进而造成钢棒的刮印压力不同，印花效果不均匀，印花效果差，而且随着圆网宽幅的增大，此技术问题越严重。

技术实现要素：

因此，针对上述的问题，本实用新型提出一种结构简单，磁性分布均匀统一，使得钢棒在刮印过程中能够有效保持平衡，压力均匀，可适用于大宽幅圆网的圆网印花磁性压力自动感应磁台。

为实现上述技术问题，本实用新型采取的解决方案为：圆网印花磁性压力自动感应磁台，包括磁台本体，所述磁台本体上并列排设有多个磁棒，所述磁棒上环绕有电磁线圈，还包括压力检测装置、磁性检测装置、控制装置和电流调节装置；所述压力检测装置设于磁台本体的台面上，所述压力检测装置位于相邻的磁棒之间，所述压力检测装置用于检测钢棒对磁台本体的压力；所述磁性检测装置用于检测各个磁棒的磁性，所述电流调节装置用于调节各个电磁线圈的电流，所述压力检测装置、磁性检测装置分别与控制装置的数据端连接，所述电流调节装置受控于控制装置。

通过采用前述技术方案，本实用新型的有益效果是：如上所述设计的圆网印花磁性压力自动感应磁台，压力检测装置用于检测钢棒对磁台的压力，当各压力检测装置检测到的压力值不同，表明此时钢棒失衡，则控制装置通过磁性检测装置获取各个磁棒的磁性，控制装置根据磁性检测装置的反馈结果，通过电流调节装置调节各个电磁线圈的电流，进而调节各个磁棒的磁性，进行磁性差异调整，使得磁性均匀分布，进而调整钢棒的平衡状态，使得钢棒对磁台的压力分布均匀统一，提高印染均匀性，印染效果好；而且，所述控制装置通过电流调节装置调节磁性进而调节钢棒的压力，提高印染自动化控制，提高印染效果；进一步的，所述圆网印花磁性压力自动感应磁台采用多个独立分散的压力检测装置、磁性检测装置，能够提高监测的准确性和检测分布范围，能够适用于大宽幅圆网。

附图说明

图1是本实用新型实施例的结构示意图。

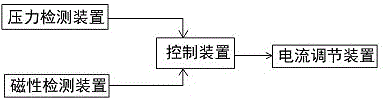

图2是本实用新型实施例的原理框图。

具体实施方式

现结合附图和具体实施例对本实用新型进一步说明。

参考图1至图2，本实用新型实施例揭示的是，圆网印花磁性压力自动感应磁台，包括磁台本体1，所述磁台本体1上并列排设有多个磁棒11，所述磁棒11上环绕有电磁线圈12，还包括压力检测装置13、磁性检测装置、控制装置和电流调节装置；所述压力检测装置13设于磁台本体1的台面上，所述压力检测装置13位于相邻的磁棒11之间，所述压力检测装置13用于检测钢棒对磁台本体1的压力；所述磁性检测装置用于检测各个磁棒的磁性，所述电流调节装置用于调节各个电磁线圈12的电流，所述压力检测装置、磁性检测装置分别与控制装置的数据端连接，所述电流调节装置受控于控制装置。

综上所述设计的圆网印花磁性压力自动感应磁台，结构简单，磁性分布均匀统一，使得钢棒在刮印过程中能够有效保持平衡，压力均匀，可适用于大宽幅圆网，实用性高。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
