一种显示屏测试方法及系统与流程

本发明实施例涉及显示屏测试技术领域，尤其涉及一种显示屏测试方法及系统。

背景技术：

目前，对于移动终端显示屏的测试，还没有统一的相应标准，也没有相关方面的权威检测部门。因此，对于移动终端的显示屏只能由人工进行检测，比如说由检测人员用被检测的移动终端对某特定图像进行拍摄，然后从手机显示屏幕上通过目测进行检测。但是，测试人员工作量相对较大，导致测试效率低，测试成本高，同时，检测结果可能会随着检测人员的不同而不同，使测试结果的准确度及可靠性较低。

技术实现要素：

有鉴于此，本发明实施例提供了一种显示屏测试方法及系统，以实现对显示屏测试的自动化，降低测试成本，提高测试效率及测试结果准确度和可靠性。

第一方面，本发明实施例提供了一种显示屏测试方法，包括：

接收测试信号，并根据所述测试信号进入显示屏测试状态；

检测帧刷新信号和静电释放信号，并根据所述测试信号获取帧刷新检测结果和静电释放检测结果；

根据所述帧刷新检测结果和静电释放检测结果判断显示屏是否正常。

进一步地，所述接收测试信号，并根据所述测试信号进入显示屏测试状态包括：

当所述测试信号的起始位满足设定的起始测试条件时，进入显示屏测试状态。

进一步地，所述根据所述测试信号获取帧刷新检测结果和静电释放检测结果包括：

当所述测试信号的中间位满足设定的结果获取条件时，则获取所述帧刷新检测结果和静电释放检测结果。

进一步地，所述根据所述帧刷新检测结果和静电释放检测结果判断显示屏是否正常包括：

将所述帧刷新检测结果与设定的帧刷新标准结果进行比较，并将所述静电释放检测结果与设定的静电释放标准结果进行比较；

当所述帧刷新检测结果和静电释放检测结果匹配各自的标准结果时，则判定所述显示屏正常。

进一步地，所述检测帧刷新信号和静电释放信号之后，还包括：

当所述测试信号的结束位满足设定的结束条件时，结束测试状态。

另一方面，本发明实施例提供了一种显示屏测试系统，包括：

测试起始模块，用于接收测试信号，并根据所述测试信号进入显示屏测试状态；

显示屏检测模块，用于检测帧刷新信号和静电释放信号，并根据所述测试信号获取帧刷新检测结果和静电释放检测结果；

显示屏判定模块，用于根据所述帧刷新检测结果和静电释放检测结果判断显示屏是否正常。

进一步地，所述测试起始模块具体用于：

当所述测试信号的起始位满足设定的起始测试条件时，进入显示屏测试状态。

进一步地，所述显示屏检测模块具体用于：

当所述测试信号的中间位满足设定的结果获取条件时，则获取所述帧刷新检测结果和静电释放检测结果。

进一步地，所述显示屏判定模块具体用于：

将所述帧刷新检测结果与设定的帧刷新标准结果进行比较，并将所述静电释放检测结果与设定的静电释放标准结果进行比较；

当所述帧刷新检测结果和静电释放检测结果匹配各自的标准结果时，则判定所述显示屏正常。

进一步地，在上述系统的基础上，还包括：

测试结束模块，用于当所述测试信号的结束位满足设定的结束条件时，结束测试状态。

本发明实施例通过接收测试信号，并根据测试信号进入显示屏测试状态，检测帧刷新信号和静电释放信号，并根据测试信号获取帧刷新检测结果和静电释放检测结果，根据帧刷新检测结果和静电释放检测结果判断显示屏是否正常，解决了传统的显示屏测试方法测试成本高、效率低以及测试结果准确度和可靠性低的问题，实现对显示屏自动化测试的同时，降低了测试成本，提高了测试效率及测试结果准确度和可靠性。

附图说明

图1是本发明实施例一提供的一种显示屏测试方法的流程示意图；

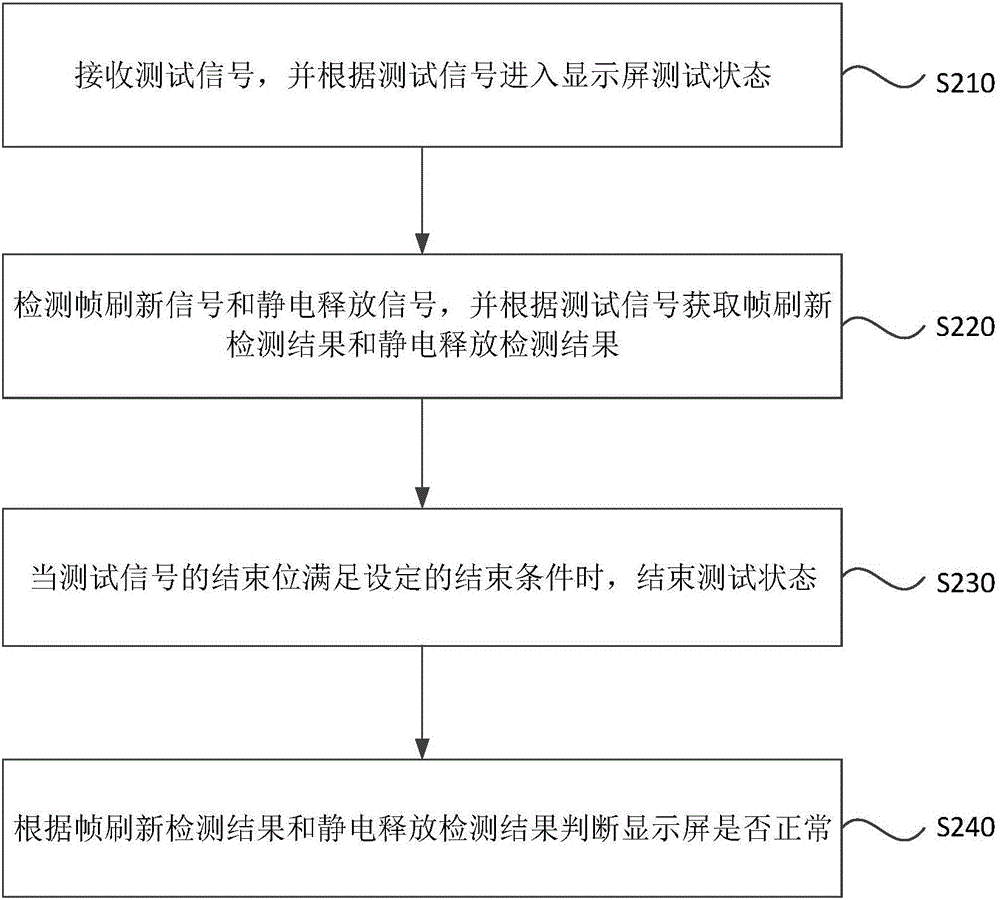

图2是本发明实施例二提供的一种显示屏测试方法的流程示意图；

图3是本发明实施例三提供的一种显示屏测试系统的结构示意图。

具体实施方式

下面结合附图和实施例对本发明作进一步的详细说明。可以理解的是，此处所描述的具体实施例仅仅用于解释本发明，而非对本发明的限定。另外还需要说明的是，为了便于描述，附图中仅示出了与本发明相关的部分而非全部结构。

实施例一

图1是本发明实施例一提供的一种显示屏测试方法的流程示意图，本发明实施例的技术方案可以应用在需要对显示屏进行测试的场景，也可以由本发明实施例所提供的显示屏测试系统来执行，该系统可以采用软件和/或硬件的方式来实现，该系统可以集成于能够对显示屏进行测试的测试装置中。该方法包括：

S110，接收测试信号，并根据测试信号进入显示屏测试状态。

显示屏测试系统接收到一测试信号，示例性的，测试信号可以由待检测的移动终端发送，也可以由待检测的显示屏主板进行发送。测试系统接收到发送来的测试信号后，根据测试信号中的参数进入对待检测显示屏的测试状态。

示例性的，可以通过检测测试信号中的起始位，判定测试信号的起始位是否满足设定的起始测试条件，当测试信号的起始位满足设定的起始测试条件，测试系统进入显示屏测试状态。例如，测试信号可以为一协议数据包，设定的起始测试条件可以为{0x7e,0x7e,0x7e}，只有当测试信号即所述协议数据包中的起始位为{0x7e,0x7e,0x7e}，测试系统进入显示屏测试状态。需要说明的是，本发明实施例对测试信号、测试信号的起始位以及设定的起始测试条件的形式不作限定，只要满足测试信号起始位满足设定的启示测试条件时，测试系统开始检测即可。

S120，检测帧刷新信号和静电释放信号，并根据测试信号获取帧刷新检测结果和静电释放检测结果。

显示屏测试系统针对待检测的显示屏检测帧刷新信号和静电释放信号，示例性的，帧刷新信号可以是帧同步信号，即由一个同步信号同时控制待检测移动终端主板处理器写帧数据的速度和待检测移动终端显示屏的刷屏速率，保证二者可以同步工作，帧同步信号即帧刷新信号影响显示屏的抗干扰能力以及显示屏能够正常显示。同时，静电释放信号的大小代表了显示屏对静电进行释放的能力，显示屏对静电释放的防护有强制要求，静电释放信号同样影响显示屏是否能够正常显示。

可选的，当测试信号的中间位满足设定的结果获取条件时，则获取帧刷新检测结果和静电释放检测结果。示例性的，测试信号可以为一协议数据包，设定的结果获取条件可以为{8}，只有当测试信号即所述协议数据包中的中间位为{8}时，测试系统获取检测结果信号。

S130，根据帧刷新检测结果和静电释放检测结果判断显示屏是否正常。

显示屏测试系统综合帧刷新测试结果和静电释放检测结果判断显示屏是否正常。可选的，可以将帧刷新检测结果与设定的帧刷新标准结果进行比较，并将静电释放检测结果与设定的静电释放标准结果进行比较。当帧刷新检测结果和静电释放检测结果匹配各自的标准结果时，则判定显示屏正常。

本发明实施例针对传统的显示屏测试方法测试成本高、效率低以及测试结果准确度和可靠性低的问题，通过接收测试信号，并根据测试信号进入显示屏测试状态，检测帧刷新信号和静电释放信号，并根据测试信号获取帧刷新检测结果和静电释放检测结果，根据帧刷新检测结果和静电释放检测结果判断显示屏是否正常，实现对显示屏自动化测试的同时，降低了测试成本，提高了测试效率及测试结果准确度和可靠性。

实施例二

图2是本发明实施例二提供的一种显示屏测试方法的流程示意图，该方法以前述实施例为基础，增加了当测试信号的结束位满足设定的结束条件时，结束测试状态这一步骤。

相应的，本发明实施例的方法包括：

S210，接收测试信号，并根据测试信号进入显示屏测试状态。

S220，检测帧刷新信号和静电释放信号，并根据测试信号获取帧刷新检测结果和静电释放检测结果。

S230，当测试信号的结束位满足设定的结束条件时，结束测试状态。

示例性的，测试信号可以为一协议数据包，设定的结果获取条件可以为{0x7e,0x7e,0x7e}，只有当测试信号即所述协议数据包中的结束位为{0x7e,0x7e,0x7e}时，测试系统结束对显示屏的检测状态。

S240，根据帧刷新检测结果和静电释放检测结果判断显示屏是否正常。

本发明实施例增加了当测试信号的结束位满足设定的结束条件时，结束测试状态这一步骤，通过测试信号的结束位控制对显示屏测试过程的结束，使得测试系统能够自动地结束对显示屏的测试状态，提高了测试效率，防止测试系统由于长期处于测试状态而损坏。

实施例三

图3是本发明实施例三提供的一种按键测试系统的结构示意图，该系统包括：测试起始模块310，用于接收测试信号，并根据测试信号进入显示屏测试状态；显示屏检测模块320，用于检测帧刷新信号和静电释放信号，并根据测试信号获取帧刷新检测结果和静电释放检测结果；显示屏判定模块330，用于根据帧刷新检测结果和静电释放检测结果判断显示屏是否正常。

可选的，测试起始模块310具体用于当测试信号的起始位满足设定的起始测试条件时，进入显示屏测试状态。可选的，显示屏检测模块320具体用于当测试信号的中间位满足设定的结果获取条件时，则获取帧刷新检测结果和静电释放检测结果。

可选的，显示屏判定模块330具体用于将帧刷新检测结果与设定的帧刷新标准结果进行比较，并将静电释放检测结果与设定的静电释放标准结果进行比较；当帧刷新检测结果和静电释放检测结果匹配各自的标准结果时，则判定显示屏正常。

可选的，在上述系统的基础上，还包括测试结束模块，用于当测试信号的结束位满足设定的结束条件时，结束测试状态。

通过本发明实施例提供的显示屏测试系统，解决了传统的显示屏测试方法测试成本高、效率低以及测试结果准确度和可靠性低的问题，实现对显示屏自动化测试的同时，降低了测试成本，提高了测试效率及测试结果准确度和可靠性。

本发明实施例提供的显示屏测试系统可执行上述任一实施例所提供的显示屏测试方法，具备执行方法相应的功能模块和有益效果。

注意，上述仅为本发明的较佳实施例及所运用技术原理。本领域技术人员会理解，本发明不限于这里所述的特定实施例，对本领域技术人员来说能够进行各种明显的变化、重新调整和替代而不会脱离本发明的保护范围。因此，虽然通过以上实施例对本发明进行了较为详细的说明，但是本发明不仅仅限于以上实施例，在不脱离本发明构思的情况下，还可以包括更多其他等效实施例，而本发明的范围由所附的权利要求范围决定。
