本实用新型涉及一种点光源实现图文的多层、立体、一定景深内的动态显示的技术领域,具体涉及一种实现图文的多层立体大小变化动态显示的防伪结构。
背景技术:
目前,在二维平面内实现立体、大景深图文动态显示的技术普遍是激光全息和Motion安全线及其同类技术。激光全息技术是防伪标识印刷技术赛跑的结果,由于初期保密工作未做好,导致如今激光产品泛滥,真假难辨。且其技术含量低,极易被UV技术大批量化仿造,消费者识别起来也相对困难。Motion安全线技术的动态效果由一系列的微光学透镜和预先设定好的一系列图像配合而成的,它的缺点在于:(1)不能实现烫印:不适用于目前大多数产品外包装烫印的需求,以至于该产品在很多包装领域受限。(2)投入成本高:纳米印刷及纳米印刷技术属于国外专利专控技术,国内目前无法引进该技术及设备,该技术的制作成本较高。(3)价格相对较高。(4)图文不清晰:Motion安全线等同类技术制作的景深视觉图案不清晰,给人模糊感。(5)光学微结构防伪处理不彻底,大多数光学微结构都暴露在外,很容易被不法分子复制仿造。(6)双层及多层结构制作工艺复杂,显示效果单一且不利于产品的推广。
技术实现要素:
本实用新型克服了现有技术的不足,提供一种实现图文的多层立体大小变化动态显示的防伪结构。
为解决上述的技术问题,本实用新型采用以下技术方案:
一种实现图文的多层立体大小变化动态显示的防伪结构,包括载体,所述载体上设置有圆编码图案层形成的凹槽;所述圆编码图案层由至少两层圆编码图案层组成;所述两层圆编码图案层由上向下分别为:第一圆编码图案层和第二圆编码图案层;所述第一圆编码图案层的圆心组合成的第一图文结构,所述第二圆编码图案层的圆心组合成的第二图文结构;所述第二图文结构是所述第一图文结构的等比缩小结构;所述第一圆编码图案层的圆直径R1与所述第二圆编码图案层的圆直径R2满足:R2<R1。
更进一步的技术方案是载体是光刻胶板、玻璃板、塑料薄膜、亚克力板或PC板。
更进一步的技术方案是圆编码图案层通过机械刻划装置刻划在所述载体上。
更进一步的技术方案是第一圆编码图案层、第二圆编码图案层依次对准重合。
更进一步的技术方案是凹槽是反向朝内设置的凹槽。
更进一步的技术方案是第一圆编码图案层包括:以所述第一图文结构的端点为圆心,且半径依次增大的同心圆;所述同心圆的最大半径为R1;以及以所述第一图文结构的端点与端点之间的线段分别等间距取点为圆心,半径为R1的圆。
更进一步的技术方案是第二圆编码图案层包括:以所述第二图文结构的端点为圆心,且半径依次增大的同心圆;所述同心圆的最大半径为R2;以及以所 述第二图文结构的端点与端点之间的线段分别等间距取点为圆心,半径为R2的圆。
与现有技术相比,本实用新型的有益效果是:本实用新型解决了Motion等同类技术不能实现烫印的问题,可以大规模烫印到包装材料等表面,大大降低了成本。本实用新型对图文进行特殊的分割和编码,跟光学微结构进行精准的对位,解决了Motion等同类技术图文不清晰的问题。本实用新型对光学微结构的凹槽进行了特殊的防护,凹槽反向朝内、一次性印刷、撕裂即毁坏,使得不法分子无法通过传统手段进行复制。本实用新型解决了Motion等同类技术无法多层显示的问题。本实用新型实现了点光源(强光源)下在二维平面内立体、大景深的多层图文由大到小变化动态显示效果。
附图说明
图1为本实用新型一个实施例中第一图文结构的结构示意图。
图2为本实用新型一个实施例中具有第一图文结构的第一圆编码图案层示意图。
图3为本实用新型一个实施例中第二图文结构的结构示意图。
图4为本实用新型一个实施例中具有第二图文结构的第二圆编码图案层示意图。
图5为本实用新型一个实施例中重合后具有图文结构的圆编码图案层示意图。
图6为本实用新型一个实施例中载体的截面结构示意图。
图7为本实用新型一个实施例中防伪结构效果图。
具体实施方式
本说明书中公开的所有特征,或公开的所有方法或过程中的步骤,除了互相排斥的特征和/或步骤以外,均可以以任何方式组合。
本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征,除非特别叙述,均可被其他等效或具有类似目的的替代特征加以替换。即,除非特别叙述,每个特征只是一系列等效或类似特征中的一个例子而已。
下面结合附图及实施例对本实用新型的具体实施方式进行详细描述。
根据本实用新型的一个实施例,本实施例公开一种实现图文的多层立体大小动态显示的防伪结构,它包括载体,其中,载体可以是包括但不限于光刻胶板、玻璃板、塑料薄膜、亚克力板或PC板等。所述载体上设置有圆编码图案层形成的凹槽;优选的,本实施例对光学微结构的凹槽进行了特殊的防护,凹槽反向朝内、一次性印刷、撕裂即毁坏,使得不法分子无法通过传统手段进行复制。所述的载体上设置有圆编码图案层;圆编码图案层通过机械刻划装置刻划在载体上。三层圆编码图案层由上向下分别为:第一圆编码图案层和第二圆编码图案层以及第三圆编码图案层;所述第一圆编码图案层的圆心组合成的第一图文结构,所述第二圆编码图案层的圆心组合成的第二图文结构;所述第三圆编码图案层的圆心组合成的第三图文结构,所述第二图文结构是所述第一图文结构的等比缩小结构;所述第三图文结构是所述第二图文结构的等比缩小结构;所述第一圆编码图案层的圆直径R1、所述第二圆编码图案层的圆直径R2以及所述第三圆编码图案层的圆直径R3满足:R3<R2<R1。
具体的,本实施例中圆编码图案层的实现步骤如下:
第一图文结构的端点处从小到大做同心圆(半径为R1),图文结构的端点与端点之间的线段分别等间距取点做半径大小相等的圆,后者圆的半径应与前者同心圆的最大半径保持一致。
再在所述第一图文结构的等比缩小第二图文结构的端点处从小到大做同心圆(半径为R2,R2<R1),图文结构的端点与端点之间的线段分别等间距取点做半径大小相等的圆,后者圆的半径应与前者同心圆的最大半径保持一致。
再在所述第二图文结构的等比缩小第三图文结构的端点处从小到大做同心圆(半径为R3,R3<R2),图文结构的端点与端点之间的线段分别等间距取点做半径大小相等的圆,后者圆的半径应与前者同心圆的最大半径保持一致。在原始图文结构上的取样点越多,显示出的图文越清晰,但圆编码图案会越复杂。如果取样点仅在图文结构的边沿轮廓线上选取,显示时仅能显示出原始图文结构的边沿轮廓图案,即空心图文。如果取样点除在边沿轮廓线上选取外,进一步也在图文结构的边沿轮廓线以内的区域选取足够多的点,则显示时能够显示出实心图文。
依次以所选取的所有取样点为圆心,以适当的半径画圆,形成所需的圆形线编码。
上述三步做出的效果是景深内三层外三层由大到小变化的图样,如需更多层只需按照同样步骤进行圆编码。
将计算机上绘制的所需的圆弧编码输入机械刻划装置,刻划出所有圆编码图案,成为没有原始图文的仅由很多圆圈构成的圆编码图案。
本实施例利用圆编码方法刻画后的图像,在点光源或强光源(如:太阳光、手机LED照明光、较强灯光等)的斜照射下,转动光源或者倾斜图像或者改变人眼的观察角度,平面图像将显示出能够转动的多层次大小不同图案的三维立体 由大到小动态效果。沿着景深主轴方向,平面外侧图案沿着视觉方向依次变小,平面内侧图案与平面外侧图案成镜像关系,即沿着视觉方向依次变大。
具体的,下面以制作一个能够二维平面内外三层显示的字母“Y”的圆编码图案为例进行进一步的详细说明。
如图1所示,原始第一图文结构1是一个字母“Y”型结构。组成字母“Y”型结构的三条线段长均为30毫米,上半部分两线段夹角60度。取字母“Y”各笔画端点及三条笔画交点共4个取样点,再在每条边上每隔5毫米选择1个取样点,三条边共取12个取样点。这样,在其笔画上共选了16个取样点。所有取样点如图1中的节点所示。

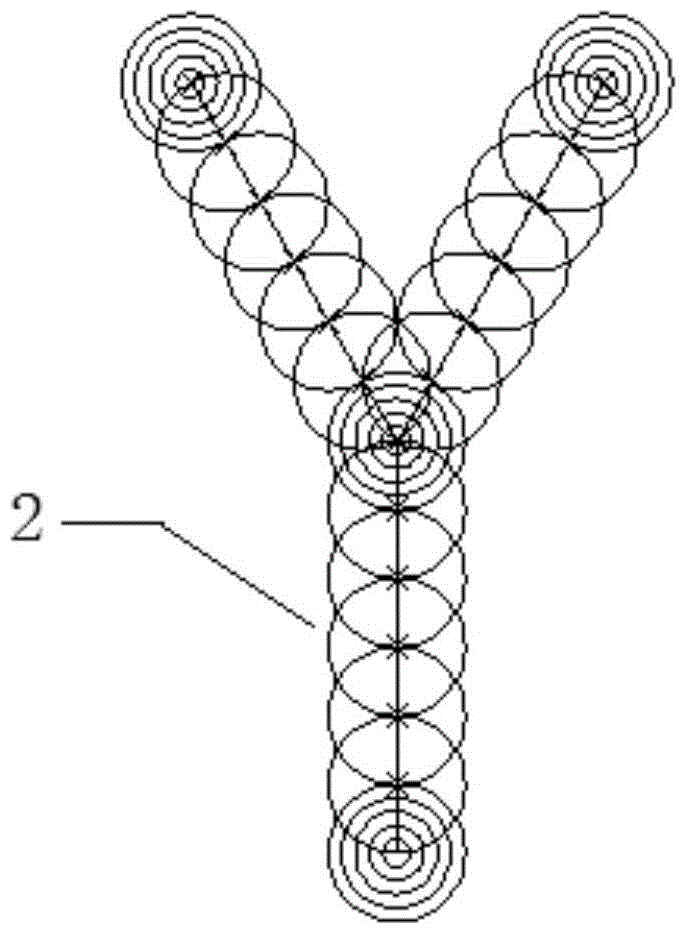

如图2所示,图2为具有图文结构的第一圆编码图案层2的示意图。首先依次以字母“Y”三个边上的所有取样点(顶点除外)为圆心,以5毫米为半径,画出所有的圆。再在字母“Y”的四个顶点处,分别以顶点为圆心,各画5个同心圆,同心圆的半径从大到小依次为:5毫米,4毫米,3毫米,2毫米,1毫米。
其次,再做一个新的相比于第一图文结构的参数等比缩小的字母“Y”型结构的第二图文结构3,如图3所示,图3为第二图文结构3的示意图。组成字母“Y”的三条线段长均为15毫米,上半部分两线段夹角60度。取字母“Y”各笔画端点及三条笔画交点共4个取样点,再在每条边上每隔3毫米选择1个取样点,三条边共取12个取样点。这样,在其笔画上共选了16个取样点。所有取样点如图3中的节点所示。
如图4所示,图4为具有图文结构的第二圆编码图案层4的示意图。依次以字母“Y”三个边上的所有取样点(顶点除外)为圆心,以3毫米为半径,画出所有的圆。再在字母“Y”的四个顶点处,分别以顶点为圆心,各画5个同心圆,同心圆的半径从大到小依次为:3毫米,2.4毫米,1.8毫米,1.2毫米, 0.6毫米。
最后,再做一个新的相比于第二图文结构的参数等比缩小的字母“Y”型结构的第三图文结构,组成字母“Y”的三条线段长均为7.5毫米,上半部分两线段夹角60度。取字母“Y”各笔画端点及三条笔画交点共4个取样点,再在每条边上每隔1.5毫米选择1个取样点,三条边共取12个取样点。这样,在其笔画上共选了16个取样点。依次以字母“Y”三个边上的所有取样点(顶点除外)为圆心,以1.5毫米为半径,画出所有的圆。再在字母“Y”的四个顶点处,分别以顶点为圆心,各画5个同心圆,同心圆的半径从大到小依次为:1.5毫米,1.2毫米,0.9毫米,0.6毫米,0.3毫米。
将三层圆编码图案层依图文的中心重合对准,如Y结构以三条线段的交点为中心重合对准,若是正方形结构,则以正方形的中心点重合对准,若是其他结构则原理类同。复合后的圆编码图案如图5所示,图5为重合后具有图文结构的圆编码图案层5的示意图。输入机械刻划装置,在选用的材料表面上刻划出所有的圆,得到由圆编码图案构成的成品。
如图7所示,在点光源(强光源)的照射下,图中箭头为光源方向,成品上在载体100内外均显示出内外三层在同一轴线上、不同景深处的字母“Y”型结构300。在平面外侧,字母“Y”沿视觉方向依次变小,在平面内侧,字母“Y”沿视觉方向依次变大,平面内外侧呈镜像关系。在转动光源过程中,上述显示效果随着光源的转动而绕圆编码中心点转动,呈现出三维立体动态效果。
如图6所示,本实用新型制作的载体截面图如图6所示,本实用新型的载体100包括但不限于光刻胶板、玻璃板、塑料薄膜、亚克力板或PC板等。且本实施例对载体100上的的凹槽200进行了特殊的防护,凹槽反向朝内、一次性印刷、撕裂即毁坏,使得不法分子无法通过传统手段进行复制。
在本说明书中所谈到的“一个实施例”、“另一个实施例”、“实施例”等,指的是结合该实施例描述的具体特征、结构或者特点包括在本申请概括性描述的至少一个实施例中。在说明书中多个地方出现同种表述不是一定指的是同一个实施例。进一步来说,结合任一个实施例描述一个具体特征、结构或者特点时,所要主张的是结合其他实施例来实现这种特征、结构或者特点也落在本实用新型的范围内。
尽管这里参照实用新型的多个解释性实施例对本实用新型进行了描述,但是,应该理解,本领域技术人员可以设计出很多其他的修改和实施方式,这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说,在本申请公开、附图和权利要求的范围内,可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变型和改进外,对于本领域技术人员来说,其他的用途也将是明显的。
