带有RFID芯片的牙颌模型的制作方法

本实用新型属于隐形牙齿矫正领域，涉及一种牙颌模型，具体涉及一种带有RFID芯片的牙颌模型。

背景技术：

射频识别，即RFID（Radio Frequency Identification）技术，又称无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触射频的话，一般是微波，1-100GHz，适用于短距离识别通信。RFID读写器也分移动式的和固定式的，目前RFID技术应用很广，如：图书馆，门禁系统，食品安全溯源等。

在隐形矫治领域中，隐形矫治器的制备通常情况下，是先通过3D打印技术将患者的牙颌模型打印出来，再进行压膜等工序最终制备成符合要求的隐形矫治器。现有技术中区分牙颌模型的方法为在进行3D打印之前，进行计算机设计，在牙颌模型上将患者的姓名、矫治步数等相关信息设计在牙颌模型的空白处，以方便区分，但是该方法是利用人的眼力进行区分，容易在操作者视觉疲劳或粗心时存在误差，导致最终的矫治器制作出现失误。因此，研究一种能够通过计算机数据读取的牙颌模型来替代人为辨认具有重要的意义。

技术实现要素：

本实用新型要解决的技术问题，是提供一种带有RFID芯片的牙颌模型，采用将RFID芯片放置在牙颌模型上的方式，方便计算机数据的读取，更好的对牙颌模型进行区分辨别，以减少隐形矫治器制备的错误率。

为解决上述技术问题，本实用新型所采取的技术方案是：

一种带有RFID芯片的牙颌模型，它包括牙颌模型和设于牙颌模型上的定位部，所述的定位部的内部设有RFID放置槽，所述的RFID放置槽为封闭式的，所述的RFID芯片置于RFID放置槽中。

作为本实用新型的一种限定，所述的定位部包括上定位部和下定位部。

作为上述限定的进一步限定，所述的上定位部位于牙颌模型唇侧端的中间。

作为上述限定的更进一步限定，所述的上定位部为带有“∩”型或“∧”型的结构。

作为上述限定的另一种进一步限定，所述的RFID放置槽设于上定位部的内部。

作为上述限定的第三种进一步限定，所述的下定位部位于牙颌模型舌侧端的中间。

作为上述限定的更进一步限定，所述的牙颌模型上还设有字符部，所述的字符部设于牙颌模型和下定位部之间，并且在牙颌模型牙弓的内部。

作为上述限定的再进一步限定，所述的字符部为数字、字母、符号或汉字的一种、两种或两种以上的组合。

由于采用了上述的技术方案，本实用新型与现有技术相比，所取得的技术进步在于：

本实用新型采用将RFID芯片放置在牙颌模型上的方式或者RFID芯片与字符结合的方式，方便计算机数据的读取，更好的对牙颌模型进行区分辨别，字符形式的使用能够二次印证患者牙颌的信息，以减少隐形矫治器制备的错误率。本实用新型无需采用在牙颌模型上设置二维码信息，使得打印区域变大，浪费打印用树脂。

本实用新型适用于隐形牙齿矫治器制备过程中3D牙颌原型的识别过程。

本实用新型下面将结合说明书附图与具体实施例作进一步详细说明。

附图说明

图1为本实用新型实施例1的结构示意图；

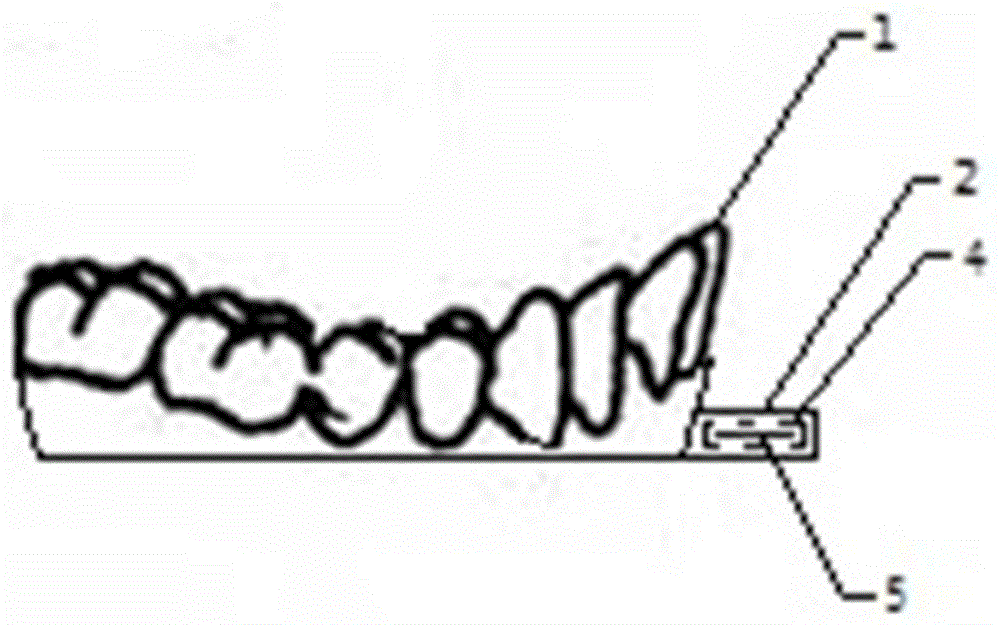

图2为图1的侧视图。

图中：1—牙颌模型，2—上定位部，3—下定位部，4—RFID放置槽，5—RFID芯片。

具体实施方式

实施例１ 一种带有RFID芯片的牙颌模型

一种带有RFID芯片的牙颌模型，如图1和2所示，它包括牙颌模型1和设于牙颌模型上的定位部，所述的定位部的内部设有RFID放置槽4，所述的RFID放置槽4为封闭式的，所述的RFID芯片5置于RFID放置槽4中。

所述的定位部包括上定位部2和下定位部3。其中，定位部的结构与进行下一步压膜时所使用的压膜装置的进行卡接，起到定位的作用，防止牙颌模型发生移动，导致的位移偏差。

其中，上定位部2位于牙颌模型1唇侧端的中间，下定位部3位于牙颌模型1舌侧端的中间，上定位部2为带有“∩”型或“∧”型的结构，RFID放置槽4设于上定位部2的内部。

所述的牙颌模型1上还设有字符部，所述的字符部设于牙颌模型1和下定位部3之间，并且在牙颌模型1牙弓的内部。

所述的字符部为数字、字母、符号或汉字的一种、两种或两种以上的组合。字符部上所显示的信息可以为一串数字，一个患者牙颌模型对应一组数字，通过在计算机中录入相应数字所表示的内容，可以准确定位患者信息和需要矫治的步数等信息。同样的数字、字母、符号或汉字的单独使用或组合使用同样能够达到相应的效果。字符部3上所显示的信息与RFID芯片扫描后所显示的患者信息是相同的，方便核对。

在实际使用操作过程中，3D打印牙颌模型时，就把RFID芯片放入RFID放置槽中，同时在牙颌模型上还设计有带有患者信息的字符部和定位部，牙颌模型后续在进行压膜过程时，牙颌模型内部的RFID芯片可以被读取，之后在牙套上进行打标时，就可以将RFID芯片上的患者信息转化成相应的二维码信息，打印在牙套上，计算机进行二维码的解读，获取患者的相应信息，可直接进行机械化操作，实现自动化生产。其上的字符部所显示的信息与扫描RFID芯片的信息是相同的，能够二次印证患者的信息，更好的对牙颌模型进行区分辨别，以减少隐形矫治器制备的错误率。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限定，任何熟悉本专业的技术人员可能利用上述技术内容作为启示加以变更或改型为等同变化的等效实施例。但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作出的简单修改，等同变化与改型，仍属于本实用新型权利要求的保护范围。
