一种模拟高空坠落设备的制作方法

本实用新型涉及模拟危险事故设备技术领域，具体涉及一种模拟高空坠落设备。

背景技术：

高处作业是指人在一定位置为基准的高处进行的作业。国家标准GB/T 3608-2008《高处作业分级》规定：“凡在坠落高度基准面2m以上(含2m)有可能坠落的高处进行作业，都称为高处作业。”根据这一规定，在建筑业中涉及到高处作业的范围是相当广泛的。在建筑物内作业时，若在2m以上的架子上进行操作，即为高处作业。为了便于操作过程中做好防范工作，有效地防止人与物从高处坠落的事故，根据建筑行业的特点，在建筑安装工程施工中，对建筑物和构筑物结构范围以内的各种形式的洞口与临边性质的作业、悬空与攀登作业、操作平台与立体交叉作业，以及在结构主体以外的场地上和通道旁的各类洞、坑、沟、槽等工程的施工作业，只要符合上述条件的，均作为高处作业对待，并加以防护。对操作人员而言，当人员坠落时，地面可能高低不平。上述标准所称坠落高度基准面，是指通过最低的坠落着落点的水平面。而所谓最低的坠落着落点，则是指当在该作业位置上坠落时，有可能坠落到的最低之处。这可以看作是最大的坠落高度。因此，高处作业高度的衡量，以从各作业位置到相应的坠落基准面之间的垂直距离的最大值为准。根据近年来所发生在建筑业“三大伤害”(高处坠落、坍塌、物体打击)事故中，高处坠落事故的发生率最高、危险性极大。因此，减少和避免高处坠落事故的发生，是降低建筑业伤亡事故的关键；同时正确及时的应急救援工作也是减少事故伤亡的有效途径。所以高空坠落的安全知识宣传，变得尤为重要。在专利号为CN201320680606的专利文件中，公开了一种高空坠物体感装置，该装置包括模拟杆塔，模拟杆塔的上方设有横担，横担上设有容器，容器的下方设有高空落物防护装置，高空落物防护装置的顶端开有落物孔，落物孔位于容器的正下方。在高空坠物体感试验时，容器中坠落物落在受训学员的安全帽上，使操作人员亲身体验到被坠落物砸到安全帽处的感觉，从而提高安全意识。本实用新型结构简单，能够准确模拟电力现场操作环境，进而模高空坠物对地面操作人员的作用，使得受训学员身临其境地体验高空坠物对人体头部所造成的影响，从而提高安全意识。

上述专利文件能够准确模拟电力现场操作环境，进而模高空坠物对地面操作人员的作用，使得受训学员身临其境地体验高空坠物对人体头部所造成的影响，从而提高安全意识，但是模拟过程中的安全性不高，同时不够智能化，多样化，不能直观的以数据或者是画面的方式体现，所以本实用新型提出了一种模拟高空坠落设备予以解决。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种模拟高空坠落设备，用于解决高空模拟设备不能够智能化控制，安全性能不高，数字无法可视化，不够直观等问题。

本实用新型通过以下技术方案予以实现：

一种模拟高空坠落设备，包括计算机和保护垫，其特征在于：包括伸缩支架、高空滑竿、高空移动装置、安装平台、脱钩装置、模拟人、冲击力传感器、显示屏、红外测距传感器和输入装置；所述高空移动装置包括电机、变频器和滚轮，所述电机与所述变频器相连，包括所述伸缩支架一端设置在底面，另外一端与所述高空滑竿相连，所述高空移动装置通过滚轮设置在所述高空滑竿上，所述安装平台设置在所述高空移动装置下方，所述红外测距传感器设置在所述安装平台下方，所述脱钩装置设置在所述安装平台正下方，所述模拟人与所述脱钩装置相连，所述保护垫设置在所述高空滑竿下方底面，所述冲击力传感器设置在所述保护垫内，所述冲击力传感器、红外测距传感器、输入装置、变频器、显示屏分别与所述计算机相连。

优选的，所述脱钩装置挂环、安装头、载体、继电开关和活口钳，所述挂环通过所述安装头与所述载体相连，所述载体与所述活口钳相连，所述继电器设置在所述载体内并与所述计算机相连。

优选的，所述滚轮设有一圈凹槽，所述滚轮通过卡接的方式设置在所述高空滑竿上。

优选的，所述输入装置是无线输入装置。

优选的，所述伸缩支架的长度可是2米，5米，10米，15米，20米，50米，100米中的任一长度。

本实用新型的有益效果为：

本实用新型利用无线输入装置，配合计算机和脱钩装置，可以远程控制高空模拟，伸缩支架可以调节坠落时的高度，红外测距传感器可以时刻测量坠落的高度，冲击力传感器测量出模拟人所受的冲击力，可以得到多组坠落数据，便于实验分析，高空移动装置可以模拟高空模拟作业的过程，保护垫用于保护模拟人，本实用新型可以更形象的模拟高空作业时的坠落过程，智能化的控制过程，并可视化显示，更安全，直观，具有很强的实用性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型的结构示意图；

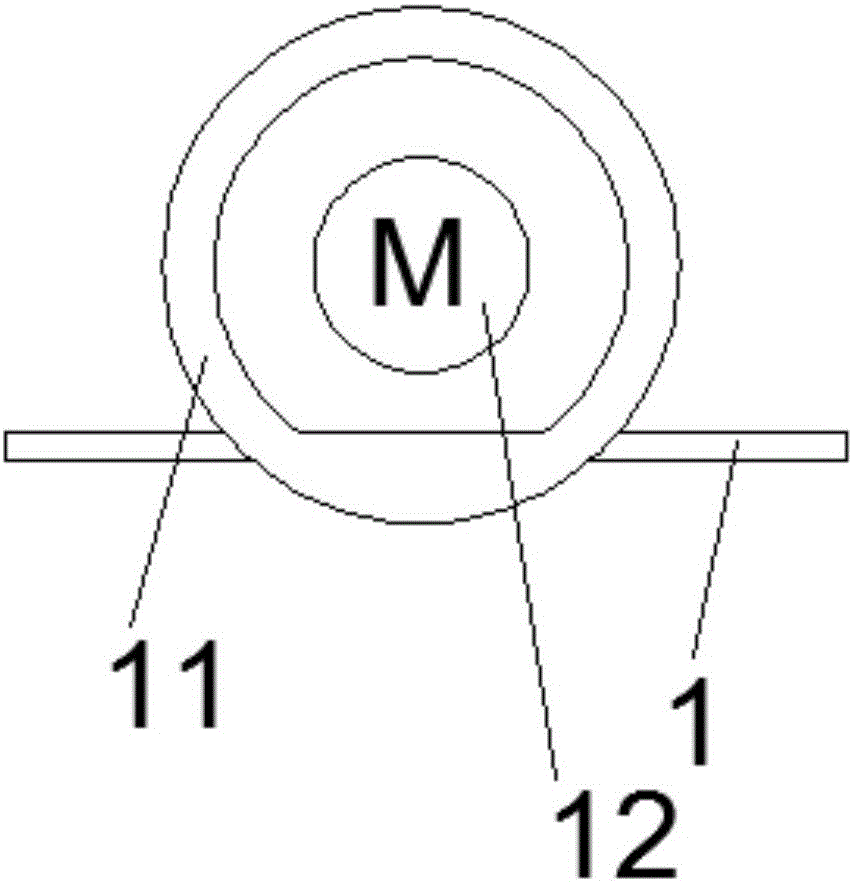

图2是图1的高空移动装置的主视图；

图3是图1的高空移动装置的侧视图；

图4是图1的脱钩装置的结构示意图；

图5是本实用新型的控制流程图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种模拟高空坠落设备，包括计算机和保护垫9，其特征在于：包括伸缩支架2、高空滑竿1、高空移动装置6、安装平台3、脱钩装置8、模拟人5、冲击力传感器10、显示屏、红外测距传感器7和输入装置；高空移动装置包括电机12、变频器4和滚轮11，电机12与变频器4相连，包括伸缩支架2一端设置在地面，另外一端与高空滑竿1相连，高空移动装置6通过滚轮11设置在高空滑竿1上，安装平台3设置在高空移动装置6下方，红外测距传感器7设置在安装平台3下方，脱钩装置8设置在安装平台3正下方，模拟人5与脱钩装置8相连，保护垫9设置在高空滑竿1下方地面，冲击力传感器10设置在保护垫9内，冲击力传感器10、红外测距传感器7、输入装置、变频器4、显示屏分别与计算机相连。

具体的，脱钩装置包括挂环14、安装头15、载体18、继电开关16和活口钳17，挂环14通过安装头15与载体18相连，载体18与活口钳17相连，继电器16设置在载体内并与计算机相连，滚轮11设有一圈凹槽13，滚轮11通过卡接的方式设置在高空滑竿1上，输入装置是无线输入装置，伸缩支架2的长度可是2米，5米，10米，15米，20米，50米，100米中的任一长度。

当进行高空模拟的时候，将模拟人5设置在脱钩装置的活口钳17上，然后将伸缩支架2升高，此时计算机上会显示具体的数值，计算机会根据不同的压力值和不同的坠落高度，智能分析后在显示屏播放不同的模拟动画，更贴切直观，同时计算机会将每次的坠落数据进行整合分析出坠落受冲击力相关的因数，无线输入装置用于控制电机和高空坠落开关，继电开关16用于控制坠落，变频器4可以控制电机12正转或倒转，来控制高空移动装置的前进或后退。

本实用新型利用无线输入装置，配合计算机和脱钩装置6，可以远程控制高空模拟，伸缩支架2可以调节坠落时的高度，红外测距传感器7可以时刻测量坠落的高度，冲击力传感器10测量出模拟人5所受的冲击力，可以得到多组坠落数据，便于实验分析，高空移动装置6可以模拟高空模拟作业的过程，保护垫9用于保护模拟5人，本实用新型可以更形象的模拟高空作业时的坠落过程，智能化的控制过程，并可视化显示，更安全，直观，具有很强的实用性。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
