一种物理光学实验装置的制作方法

本实用新型属于教学用具领域，具体说是一种物理光学实验装置。

背景技术：

目前，用于测量棱镜折射率的物理光学实验装置使用较为繁琐，需要反复的调节棱镜，而且测量入射角和折射角的操作困难、误差较大。而同一种棱镜折射率的计算需要测量多组数据，较慢的操作严重影响教学的效率，为此申请人提出了一种新的技术方案，提供了一种新型的便于快捷准确的测量棱镜入射角和折射角的实验装置，以提高教学的效率和实验的精确度。

技术实现要素：

本实用新型的目的便是提供一种物理光学实验装置。

为实现上述目的，本实用新型的技术方案，包括底座，所述底座的下端设有多个支撑腿，该底座的上端设有角度沿着顺时针方向增大的垂直刻度盘，在底座的内部设有和该垂直刻度盘相一致的水平刻度盘，该垂直刻度盘的零点和水平刻度盘的零点通过零刻线连接。

所述垂直刻度盘的侧壁固定连接有光源固定筒，所述光源固定筒所在的直线和零刻线重合。

所述底座的中间通过转轴连接有棱镜转盘，所述棱镜转盘的中间设有棱镜固定架，该棱镜固定架的一端设有旋紧螺栓，在棱镜转盘上设有和棱镜固定架相垂直的棱镜法线。

由于采用上述技术方案，本实用新型的有益效果为：棱镜可随意的转动并固定，只需读三次数和一次减法计算便可收集一组数据，提高了数据的收集速度，提高了教学的效率；垂直刻度盘可清晰的显示折射光线的位置，提高了数据的精确度。

附图说明

现结合附图对本实用新型做进一步说明。

图1为本实用新型的结构示意图。

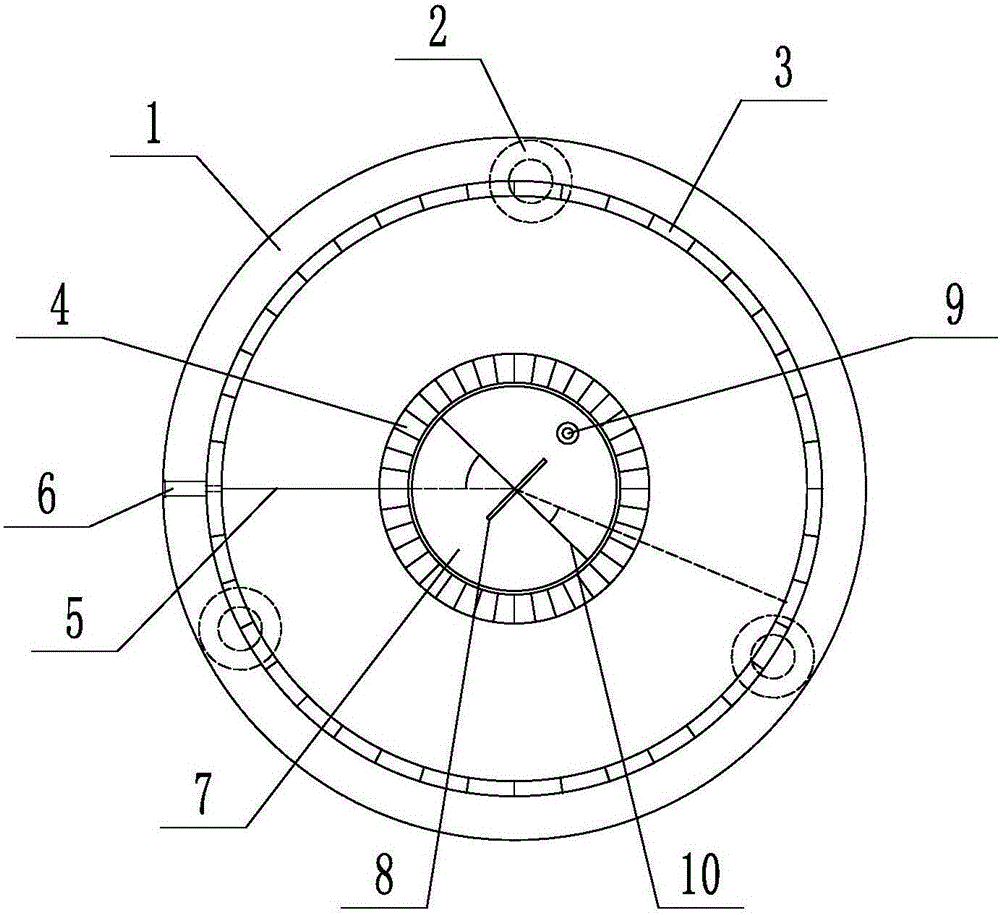

图2为本实用新型的俯视图。

图中：1、底座，2、支撑腿，3、垂直刻度盘，4、水平刻度盘，5、零刻线，6、光源固定筒，7、棱镜转盘，8、棱镜固定架，9、旋紧螺栓，10、棱镜法线。

具体实施方式

如图1、2所示，本实用新型包括底座1，所述底座1的下端设有多个支撑腿2，该底座1的上端设有角度沿着顺时针方向增大的垂直刻度盘3，在底座1的内部设有和该垂直刻度盘3相一致的水平刻度盘4，该垂直刻度盘3的零点和水平刻度盘4的零点通过零刻线5连接。

所述垂直刻度盘3的侧壁固定连接有光源固定筒6，所述光源固定筒6所在的直线和零刻线5重合。

所述底座1的中间通过转轴连接有棱镜转盘7，所述棱镜转盘7的中间设有棱镜固定架8，该棱镜固定架8的一端设有旋紧螺栓9，在棱镜转盘7上设有和棱镜固定架8相垂直的棱镜法线10。

工作原理：将光源固定筒6内的光源打开，光源沿着零刻线5射向垂直固定在棱镜固定架8内的棱镜，经折射的光线投在垂直刻度盘3上，入射角为棱镜法线10和零刻线5之间的夹角，折射角为棱镜法线10和垂直刻度盘3上的读数差；松开旋紧螺栓9，旋转棱镜转盘7然后固定，按上述方法收集下一组数据，直至数据收集完成。
