一种柔性防水抗折片材及吊牌的制作方法

本实用新型涉及片材，具体涉及一种柔性防水抗折片材及吊牌。

背景技术：

现有技术中柔性防水抗折的片材例如广告布，如CN201508673U中公开的一种喷绘广告布，由骨架材料和两层喷绘材料组成，两层喷绘材料分别与骨架材料的两侧面通过胶粘剂热熔贴合。上述结构中的喷绘材料以聚氯乙烯等高分子薄膜作为基层材料，且喷绘材料和骨架材料之间的粘接剂满足将两层粘接稳定的要求即可，其厚度较薄，对广告布的挺度和机械性能影响较小。上述广告布的平整度主要依靠机械结构将布面边缘固定牵伸，自身挺度不足。

服帽吊牌按照质地材料分包括纸质、塑料、布料、金属、皮革等材料。为了保证表面印刷能平整的呈现在购买者面前，纸质吊牌具有一定厚度，以避免在折叠衣帽的过程中将纸质吊牌弯折，纸质吊牌的防水性能差；塑料吊牌具有优良的防水效果，但同样存在弯折后留下折痕并难以恢复平整的缺陷；相比之下，纸质吊牌更易撕坏。金属和皮革材质的吊牌使用量少，缺陷在于成本高。布料的服帽吊牌柔性佳、耐弯折，但弯折后吊牌的平整度会变差，且防水性较差、挺阔度不佳。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的缺陷，提供一种挺度优良的柔性防水抗折片材。

为实现上述技术效果，本实用新型的技术方案为：一种柔性防水抗折片材，其特征在于，包括骨架层，所述骨架层的两侧分别粘接设置有热熔胶层，至少一热熔胶层的表面设置有图案层。

优选的技术方案为，所述图案层为至少一层油墨层，或者由两层以上的油墨层层叠组成。油墨多层印刷有助于油墨层的色泽饱满，另外，还可以采用不同色彩印刷顺序制得包含多种色彩的图案层。

优选的技术方案为，骨架层为面料、纸、硅胶片和橡胶片中的一种。

优选的技术方案还可以为，骨架层由至少两个骨架单元层粘接复合而成，骨架单元层为面料、纸、硅胶片和橡胶片中的至少一种。

为了保证片材的防水性能和尺寸稳定性，优选的技术方案为，所述面料为无纺布或梭织面料。

为了增加片材内层间的粘接强度，优选的技术方案为，所述骨架层上设置有镂空孔，镂空孔两侧的热熔胶层粘接连接。

骨架层的面料可为化纤、天然纤维或混纺面料，优选的技术方案为，骨架层为涤棉面料。涤棉面料的涤纶纤维强度高，弹性恢复性好，因此，可进一步优化片材的挺度和经折弯撕扯后的回弹性。

热熔胶厚度过小，则片材经折弯撕扯后的回弹性多取决于骨架层；热熔胶厚度增加，则热熔胶的弹性在片材回弹过程中会对骨架层发挥牵引作用，为了进一步优化片材的回弹性能，优选的技术方案还可以为，热熔胶层的厚度为0.1～1mm。

本实用新型的另一目的在于提供一种吊牌，其特征在于，所述吊牌由权利要求1至7中任意一项柔性防水抗折片材制得。一般的，吊牌由柔性防水抗折片材经预定模具冲切制得。

当骨架层为纸质等不防水的材料或者面料时，潮湿环境下水进入骨架层会影响不耐水热熔胶粘接界面的粘接强度，进而导致吊牌层间剥离，为了避免上述现象，优选的技术方案为，吊牌外缘粘接设置有热熔包绕侧边。热熔包绕侧边与骨架层两侧的热熔胶层密封连接。

本实用新型的优点和有益效果在于：

该柔性防水抗折片材以骨架层为中间层，骨架层两侧设置防水的热熔胶层，热熔胶层表面印刷图案层，上述结构中的热熔胶层弹性优良，可以牵引弯折的骨架层迅速回弹，且回弹后的片材无折痕；

上述片材制成的吊牌柔性佳、防水性能好、平整度高，服帽包装时吊牌可随服帽形状折叠，吊牌经弯折受压后能迅速回弹，平整度与弯折前相同或相近，以热熔胶为基材的吊牌图案层附着力强，色泽饱满且耐水洗。

附图说明

图1是本实用新型柔性防水抗折片材实施例1的结构示意图；

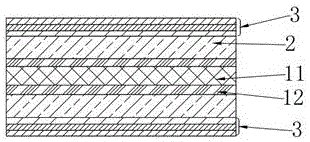

图2是本实用新型柔性防水抗折片材实施例2的结构示意图；

图3是本实用新型柔性防水抗折片材实施例3的结构示意图；

图4是本实用新型吊牌的结构示意图。

图中：1、骨架层；11、纸层；12、硅胶片层；2、热熔胶层； 3、图案层；4、吊牌；5、热熔包绕侧边。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

实施例1

如图1所示，实施例1的柔性防水抗折片材，包括骨架层1，骨架层1的两侧分别粘接设置有热熔胶层2，其中一热熔胶层2的表面设置有图案层3，图案层3为一层油墨层。

实施例其中的骨架层1为浸胶纸，厚度小于热熔胶层2。热熔胶层2的厚度为0.5mm。

实施例2

实施例2与实施例1的区别为：骨架层1两侧的热熔胶层2表面均设置有图案层3，图案层3均由三层油墨层层叠组合成。

实施例2中的骨架层1包括纸层和纸层两侧的硅胶片层，纸层11和硅胶片层12通过胶粘剂粘接。热熔胶层2的厚度为0.1mm。作为替代方案，上述硅胶片层12也可以通过涂布的方式与纸层11复合。

实施例3

实施例3与实施例1的区别为：骨架层1为梭织涤棉面料。热熔胶层的厚度为1mm；另外，涤棉面料上设置有镂空孔，镂空孔两侧的热熔胶层2粘接连接。

实施例4

实施例4的吊牌由实施例3的片材制成，吊牌4外缘粘接设置有热熔包绕侧边5。热熔包绕侧边5与骨架层1两侧的热熔胶层2密封连接。

由于实施例3的热熔胶层较厚，因此实施例1-3中，实施例3的片材回弹速率最快。

实施例4的吊牌由实施例3冲切而成，热熔包绕侧边与冲切边粘接。

骨架层还可以为网布，网布上也设置有镂空孔。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
