一种笔筒的制作方法

本实用新型涉及学习文具技术领域，特别涉及一种笔筒。

背景技术：

笔筒是人们日常生活中常用的一种工具，它可以一次装多支笔，方便使用。现在使用的笔筒，都是圆筒形的，各种文具混插在一起，在抽用所使用的笔时，要由混混插在一起的笔中去挑选，既不方便使用，还影响美观。

技术实现要素：

本实用新型的目的是提供一种简单美观，使用时一目了然，方便抽取的笔筒。

实现本发明的技术方案如下：

一种笔筒，包括底座和设置在底座上的圆筒，所述底座上设有与圆筒相适应的安装槽，安装槽的一侧设有一端固定在底座上、另一端与圆筒连接的定位装置，圆筒上设有与定位装置相适应的连接槽，在底座上还设有条形支撑块，该支撑块设置在安装槽的另一侧，支撑块与安装槽之间存在间隙，所述支撑块上设有若干个台阶，台阶从内至外依次升高，而台阶上的内侧面设为倾斜结构。

本实用新型的有益效果是：圆筒在定位装置的作用下，圆筒可以稳定的安装在安装槽内，同时圆筒也可以在定位装置的作用下进行转动，使得圆筒由原来竖直放置变成倾斜放置，这样在拿取圆筒内的笔时可以一目了然，非常清楚的知道笔的位置，便于快速选取所需的笔；为了能够使圆筒保持倾斜的位置，所以在底座上设置了支撑块，该支撑块用来支撑圆筒的底部，避免圆筒再次转回到初始位置，而在支撑块上设置的台阶，可以用来调整圆筒不同的倾斜角度，这里台阶的内侧面为倾斜面主要是为了与圆筒的底面相吻合，便于支撑，结构简单美观。

进一步地，所述定位装置包括固定在底座上的两个对称的定位杆以及连接定位杆和圆筒的连接杆，该连接杆的一端穿过连接槽伸入笔筒内并连接有限位块、另一端穿过定位杆并连接有锁紧块。

进一步地，所述圆筒内设有笔座，笔座为弧形结构并安装在圆筒的底部，所述笔座上至少设有两个插笔台阶，插笔台阶上设有插笔槽。

进一步地，所述插笔槽的横截面为矩形。

进一步地，所述插笔槽的横截面为平行四边形并且该插笔槽朝向圆筒。

内壁一侧倾斜。

附图说明

图1为本实用新型的结构示意图；

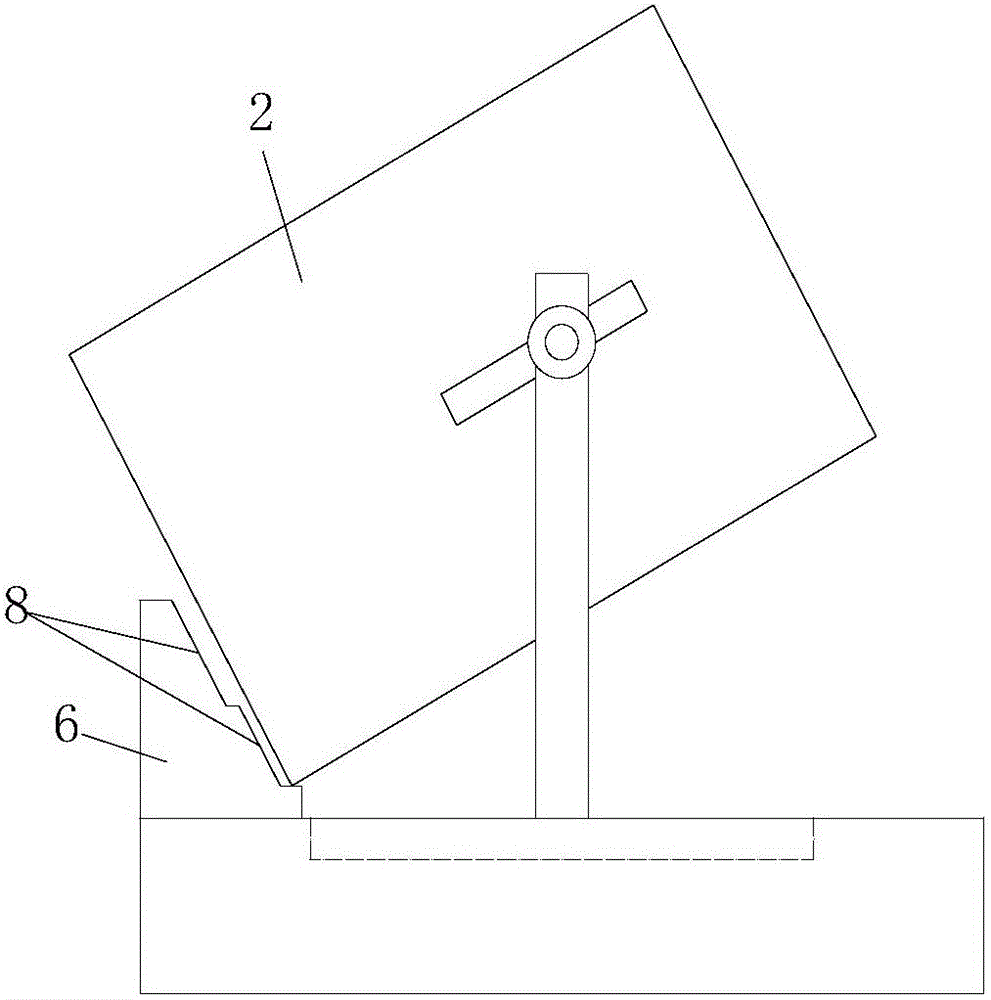

图2为圆筒倾斜放置的结构示意图；

图3为底座的俯视图；

图4为笔座的结构示意图；

图5为图4的俯视图；

图6为笔座的另一种实施例；

附图中，1为底座，2为圆筒，3为安装槽，4为定位装置，5为连接槽，6为支撑块，7为台阶，8为内侧面，9为笔座，41为定位杆，42为连接杆，43为限位块，44为锁紧块，91为插笔台阶，92为插笔槽。

具体实施方式

下面结合附图对本实用新型进行进一步说明；

实施例1，如图1至图3所示，一种笔筒，包括底座1和设置在底座1上的圆筒2，所述底座1上设有与圆筒2相适应的安装槽3，安装槽3的一侧设有一端固定在底座上、另一端与圆筒连接的定位装置4，圆筒上设有与定位装置相适应的连接槽5，在底座上还设有条形支撑块6，该支撑块设置在安装槽的另一侧，支撑块与安装槽之间存在间隙，所述支撑块上设有若干个台阶7，台阶从内至外依次升高，而台阶上的内侧面8设为倾斜结构。

定位装置4包括固定在底座1上的两个对称的定位杆41以及连接定位杆和圆筒的连接杆42，该连接杆的一端穿过连接槽伸入笔筒内并连接有限位块43、另一端穿过定位杆并连接有锁紧块44，这里圆筒以连接杆为中心可以转动或沿连接槽上下移动，为了能够将圆筒倾斜放置在支撑块上，应先将圆筒上移并脱离安装槽，转至一定角度后即可安放在支撑块上的任一台阶，这里连接槽的设置主要起到调节的作用，为了方便圆筒安放在支撑块上或安装槽内。

实施例2，如图4和图5，为了防止各种文具混合在一起，抽取时无法分辨，可在圆筒2内设有笔座9，笔座为弧形结构并安装在圆筒的底部，所述笔座上设有四个插笔台阶91，可以插不同长度的笔，例如短的笔插在高的插笔台阶上，长的笔可以插在短的插笔台阶上，这样就可以使不同长度的笔高度大致一样，抽取时比较方便，而插笔台阶上设有插笔槽92，插笔槽的横截面为矩形，插笔槽内放置笔，这样笔就不会混合在一起，难以区别。

实施例3，如图6，为了能够与使笔更好的安装在插笔槽内，所述插笔槽的横截面为平行四边形并且该插笔槽朝向圆筒内壁一侧倾斜。
