一种可拆式自吸电力牌的制作方法

本实用新型涉及一种电力牌，具体涉及一种可拆式自吸电力牌。

背景技术：

生活中，电力牌往往出现在电器设施周围，然而传统的电力牌均通过铆接或是胶接的方式固定，该固定方式在固定好后即无法拆卸，在电力设施发生更改时，更换铆接方式固定的电力牌在更换时往往只能采用破坏性拆卸的方式将其拆除，对于胶接的电力牌在拆卸后极容易留下难以清理的残胶。

因此如何设计一种可方便拆卸更换，安装稳定牢靠，外形美观的电力牌是一个目前电力牌安装方式上最值得改进的地方。

技术实现要素：

基于上述问题，本实用新型目的在于提供一种可拆式自吸电力牌，该电力牌拆卸方便，安装牢固，可固定于各种物体表面。

针对以上问题，提供了如下技术方案：一种可拆式自吸电力牌，包括电力牌基体及用于固定电力牌基体的定位钉，所述电力牌基体的四角设有若干安装部，所述安装部为向下凹陷的凹台，所述凹台底部设有一通孔，所述凹台内设有带有磁性的磁堵，所述磁堵与电力牌基体表面持平；所述定位钉包括用于打入物体内使其固定的埋入部，所述埋入部一端设有直径大于埋入部直径且与凹台接触的阻挡部，所述阻挡部一端设有直径小于阻挡部且能穿过通孔的定位头，所述定位头端部为球形，电力牌安装时，所述定位头从凹台底部进入凹台内由磁堵吸附实现可拆式固定。

上述结构中，磁堵可在放入凹台后在电力牌基体上方进行封塑印刷，使电力牌基体表面光滑无凹陷，所述磁堵在定位头插入凹台内后对定位头进行吸附，使电力牌基体完全固定-所述定位头的球形端部在定位钉敲入被固定物体时可避免定位头变形产生毛刺导致定位头无法穿过通孔放入凹台内。

本实用新型进一步设置为，所述阻挡部上的埋入部可替换为不干胶，便于将定位钉粘接在不方便打孔的物体表面。

上述结构中，在有特殊绝缘及防水性要求或其他不宜打孔敲入定位钉的场合，可将定位钉通过不干胶粘接的方式粘接于上方。

本实用新型进一步设置为，所述定位头端部低于电力牌基体表面，所述凹台为倒圆锥状，所述磁堵与定位头吸附时与凹台内的圆锥面相接触定位，所述定位头与磁堵之间设有间隙使其两者不相接触仅靠吸力固定。

上述结构中，定位头与磁堵仅依靠吸力相互吸附，使定位头始终销接于凹台上的通孔内，定位头与磁堵不相接触可始终使凹台在磁堵的吸力作用下将紧紧压于阻挡部上避免松脱。

附图说明

图1为本实用新型的电力牌基体结构示意图；

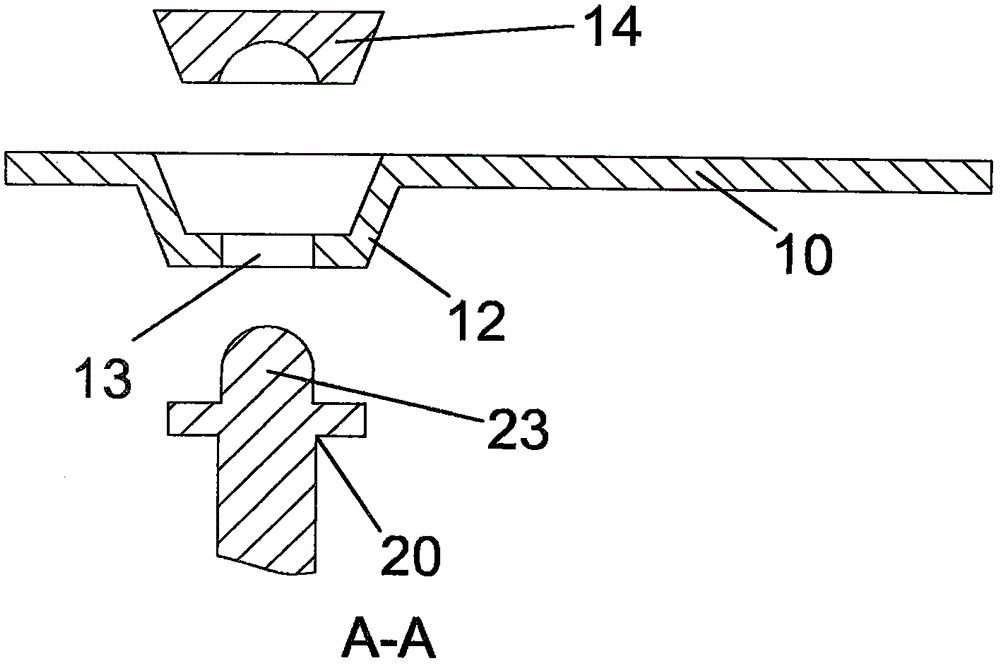

图2为本实用新型图1中A向的电力牌爆炸结构示意图；

图3为本实用新型图1中A向的定位头置入凹台的结构断面图；

图4为本实用新型图1中A向的磁堵与定位头相吸的结构断面图；

图5为本实用新型图1中A向的磁堵预先放入凹台对其表面进行封塑的结构断面图；

图6为本实用新型的定位钉结构示意图；

图7为本实用新型的带不干胶的定位钉结构示意图。

图中标号含义：10-电力牌基体；11-安装部；12-凹台；13-通孔；14-磁堵；20-定位钉；21-埋入部；22-阻挡部；23-定位头；24-不干胶。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

参考图1至图7，如图1至图6所示的一种可拆式自吸电力牌，包括电力牌基体10及用于固定电力牌基体10的定位钉20，所述电力牌基体10的四角设有若干安装部11，所述安装部11为向下凹陷的凹台12，所述凹台12底部设有一通孔13，所述凹台12内设有带有磁性的磁堵14，所述磁堵14与电力牌基体10表面持平；所述定位钉20包括用于打入物体内使其固定的埋入部21，所述埋入部21一端设有直径大于埋入部直径且与凹台12接触的阻挡部22，所述阻挡部22一端设有直径小于阻挡部22且能穿过通孔13的定位头23，所述定位头23端部为球形，电力牌安装时，所述定位头23从凹台12底部进入凹台12内由磁堵14吸附实现可拆式固定。

上述结构中，磁堵14可在放入凹台12后在电力牌基体10上方进行封塑印刷，使电力牌基体10的表面光滑无凹陷，所述磁堵14在定位头23插入凹台12内后对定位头23进行吸附，使电力牌基体10完全固定，所述定位头23的球形端部在定位钉20敲入被固定物体时可避免定位头23变形产生毛刺导致定位头23无法穿过通孔13放入凹台12内。

如图2、图6及图7所示的一种可拆式自吸电力牌，所述阻挡部22上的埋入部21可替换为不干胶24，便于将定位钉20粘接在不方便打孔的物体表面。

上述结构中，在有特殊绝缘及防水性要求或其他不宜打孔敲入定位钉20的场合，可将定位钉通20过不干胶24粘接的方式粘接于上方。

如图2至图5所示的一种可拆式自吸电力牌，所述定位头23端部低于电力牌基体10的表面，所述凹台12为倒圆锥状，所述磁堵14与定位头23吸附时与凹台12内的圆锥面相接触定位，所述定位头23与磁堵14之间设有间隙使其两者不相接触仅靠吸力固定。

上述结构中，定位头23与磁堵14仅依靠吸力相互吸附，使定位头23始终销接于凹台12上的通孔13内，定位头23与磁堵14不相接触可始终使凹台12在磁堵14的吸力作用下将紧紧压于阻挡部22上避免松脱。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，上述假设的这些改进和变型也应视为本实用新型的保护范围。
