一种多功能快递笔的制作方法

本实用新型涉及笔的技术领域，尤其是涉及一种多功能快递笔。

背景技术：

现如今快递无处不在，在寄件上写字，打开包裹等操作更是快递员必做的工作，快递员在工作中经常需要携带多种笔、刀子等工具，这样携带使用都非常不便，严重影响了快递工作的效率。

中国专利文献（公告日：2013年10月16日，公告号：CN103350592A）一种快递专用笔，包括笔帽、笔杆及挂钩，笔帽一侧设有验钞灯和挂钩，所述笔帽另一侧面有滑动按钮，上下移动控制刀片的出入，刀片用来划破胶带、开箱验货等，笔帽上有验钞灯，帮助快递人员识别人民币。

上述技术方案虽然提供了一种快递专用笔，但是该笔仍然存在使用和携带不便的问题，而且操作起来不符合人手操作舒适的要求。

技术实现要素：

本实用新型的目的是为了解决现有的快递笔携带使用不便，而且快递笔芯用完后不可更换，快递笔不符合人手操作舒适性的要求等问题，而提供一种笔芯可更换，符合人手操作习惯的要求，使用方便，操作舒适，功能多的多功能快递笔。

本实用新型实现其技术目的所采用的技术方案是：一种多功能快递笔，包括笔杆和笔帽，所述的笔杆包括相对套设且可拆卸连接的外笔杆和内笔杆，所述的内笔杆和外笔杆内部分别设置有笔芯，所述的笔帽盖设在外笔杆的自由端，所述的内笔杆的自由端盖设笔杆帽，所述的笔杆帽上倾斜于笔杆的轴线设置有刀座。该多功能快递笔，对笔杆进行全新设计，将笔杆设置为相互套接并且可拆卸的内笔杆和外笔杆，内笔杆和外笔杆内部均设置有笔芯，该笔芯可以是圆珠笔芯和记号笔芯，或者是其他软体笔芯和硬体笔芯。而且软体形的记号笔芯和圆珠笔芯都是可以进行更换的，当然，也可以根据需要换上其他类型的笔芯使用，同时，在笔杆上设置有笔杆帽，在笔杆帽上倾斜设置有刀座，刀座的设置即可以实现对快递包裹等物品的开包使用，同时，也可以方便该快递笔的挂设使用，而且，在进行书写时，该刀座可以抵在虎口处，使手握起来更加舒适，书写更方便。在不使用时刀体时，刀体退回到刀座内部，利用刀座也可以将快递笔挂设在口袋或者能够钩挂的位置，这样更有利于使用。该多功能快递笔，提高了快递人员的工作效率，而且舒适性能好，笔芯可更换，实用性强，功能多，造型独特。

作为优选，所述的内笔杆的外壁上设置有外螺纹，外笔杆内壁上对应地设置有内螺纹，所述的内笔杆与外笔杆相互螺纹连接为一体。笔杆设置为通过套接并且相互螺纹连接的外笔杆和内笔杆，这样的结构方便内部笔芯的更换，而且外形也美观。

作为优选，所述的内笔杆套设在外笔杆内部的一端的端部设置有笔芯座，所述的笔芯座与内笔杆螺纹连接，所述的笔芯座内部相对设置有笔芯插座和笔芯卡座，所述的笔芯卡座内部设置有卡紧凸条，所述的笔芯分别插设在笔芯插座和笔芯卡座内部。设置笔芯座，在笔芯座上设置笔芯插座和笔芯卡座，这样记号笔类型的软笔芯可以插到笔芯插座内部从内笔杆穿出使用，而圆珠笔类型的笔芯插卡在笔芯卡座内部通过外笔杆上穿出使用。这样的结构方便更换笔芯，更有利于记号笔类型的笔芯保持在内笔杆内部，减少挥发。

作为优选，所述的笔杆帽与刀座呈钩形结构设置。笔杆帽与刀座呈钩形结构设置，刀座的轴线与笔杆帽的轴线只要小于等于90度，都可以满足挂设的要求，而且这样的角度在使用刀体时更容易操作。

作为优选，所述的笔杆帽与刀座一体式固定连接。笔杆帽与刀座可以是一体设置， 这样的结构制造方便。

作为另一种优选，所述的笔杆帽与刀座卡接连接，所述的笔杆帽上设置有卡槽，所述的刀座上对应于卡槽设置有卡块。笔杆帽与刀座也可以是通过在笔杆帽上设置卡槽，在刀座上设置卡块，通过相互插卡连接为一体，这样的结构可以将刀座取下来单独使用。

作为优选，所述的笔杆帽上与设有刀座相对的一侧设置有挂孔。为了更加方便快递员的使用，该笔杆帽上还设置有挂孔，可以利用挂绳将该快递笔挂在固定的位置，既方便使用，也不会丢失。

作为优选，所述的笔帽上设置有平行于笔杆轴线的笔夹支架。笔帽磁设在外笔杆的下端，实现对笔芯的盖设功能，而在笔帽上设置笔夹支架，既可以通过该笔夹支架将该快递笔夹在文件上，也可以将该项笔帽取下后用来支撑手机，功能多，使用效果好。

作为优选，所述的笔夹支架为固定式长条板件，所述的笔夹支架平行于笔杆的轴线设置，所述的笔夹支架的端部设置有与笔杆相抵接的抵靠凸起，所述的抵靠凸起垂直与笔杆支架的板面设置。笔夹支架设置为长条板件，方便水平放置在桌面上，利用抵靠凸起支撑手机。

作为优选，刀座上设置有贯通刀座长度方向的滑槽，所述的滑槽内部设置有可推拉的刀片，所述的刀片通过刀片推座与刀座滑动连接，所述的刀片推座上设置有刀片锁紧件，所述的刀片的工作端朝向刀座与笔杆帽相连接的一端设置，所述的刀座的自由端部设置有止挡件。刀座的上述结构可以实现刀片的滑进滑出，也方便刀片的锁紧定位，还方便更换刀片，刀片的设置方向更有利于直接反手进行开包操作，而不需要将该快递笔反向，操作更方便快递。

本实用新型的有益效果是：该多功能快递笔，提高了快递人员的工作效率，而且舒适性能好，笔芯可更换，实用性强，功能多，造型独特。

附图说明

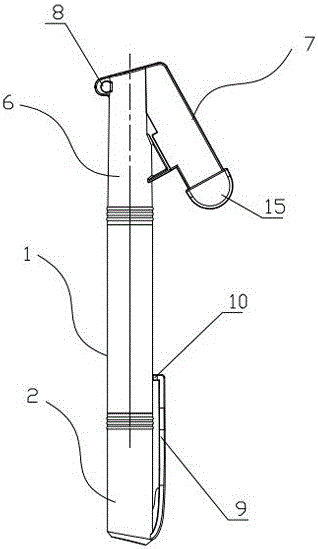

图1是本实用新型多功能快递笔的一种结构示意图；

图2是本实用新型多功能快递笔的一种后视图；

图3是本实用新型多功能快递笔的一种剖视图；

图4是本实用新型多功能快递笔的一种分解结构示意图；

图5是本实用新型多功能快递笔的另一种结构示意图；

图6是图5中多功能快递笔中笔杆帽的一种结构示意图；

图7是图5中多功能快递笔中刀座的一种结构示意图；

图8是本实用新型中笔芯座的一种结构示意图；

图中：1、笔杆，2、笔帽，3、笔芯，4、外笔杆，5、内笔杆，6、笔杆帽，7、刀座，8、挂孔，9、笔夹支架，10、抵靠凸起，11、滑槽，12、刀片，13、刀片推座，14、刀片锁紧件，15、止挡件，16、卡槽，17、卡块，18、外螺纹，19、内螺纹，20、笔芯座，21、笔芯插座，22、笔芯卡座，23、卡紧凸条。

具体实施方式

下面通过具体实施例并结合附图对本实用新型的技术方案作进一步详细说明。

实施例1：

在图1、图2、图4所示的实施例中，一种多功能快递笔，包括笔杆1和笔帽2，笔杆1包括相对套设且可拆卸连接的外笔杆4和内笔杆5，内笔杆5的外壁上设置有外螺纹18，外笔杆4内壁上对应地设置有内螺纹19，内笔杆5与外笔杆4相互螺纹连接在一起（见图3）。内笔杆5和外笔杆4内部分别设置有笔芯3，笔帽2盖设在外笔杆4的自由端，内笔杆1的自由端盖设笔杆帽6，笔杆帽6上倾斜于笔杆的轴线设置有刀座7。笔杆帽6与刀座7呈钩形结构设置。本实施例中，笔杆帽6与刀座7之间的夹角为30度。笔杆帽6与刀座7一体式固定连接。笔杆帽6上与设有刀座7相对的一侧设置有挂孔8。

内笔杆5套设在外笔杆4内部的一端的端部设置有笔芯座20，笔芯座20与内笔杆5螺纹连接，笔芯座20内部相对设置有笔芯插座21和笔芯卡座22，笔芯卡座22内部设置有卡紧凸条23（见图8），笔芯3分别插设在笔芯插座21和笔芯卡座22内部。本实施例中，笔芯3分别为记号笔芯和圆珠笔芯，记号笔芯插在笔芯插座21内并设置在内笔杆5内部，圆珠笔芯插卡在笔芯卡座22内部并通过卡紧凸条23卡紧。

笔帽2上设置有平行于笔杆1轴线的笔夹支架9。笔夹支架9为固定式长条板件，笔夹支架9平行于笔杆1的轴线设置，笔夹支架9的端部设置有与笔杆相抵接的抵靠凸起10，抵靠凸起10垂直与笔杆支架9的板面设置。

刀座7上设置有贯通刀座长度方向的滑槽11，滑槽11内部设置有可推拉的刀片12，刀片12通过刀片推座13与刀座7滑动连接，刀片推座13上设置有刀片锁紧件14，刀片12的工作端朝向刀座7与笔杆帽6相连接的一端设置，刀座7的自由端部设置有止挡件15。

实施例2：

在图5、图6、图7所示的实施例中，其技术方案与实施例1中的技术方案基本相同，不同之处在于：笔杆帽6与刀座7活动卡接连接，刀座7可以与和笔杆帽6拆分开，笔杆帽6上设置有卡槽16，刀座7上对应于卡槽16设置有卡块17。

上述实施例所述的多功能快递笔，通过对笔杆1进行全新设计，将笔杆1分设为外笔杆4、内笔杆5和笔杆帽6，外笔杆4和内笔杆5通过螺纹相互连接，在内笔杆5上螺纹连接有一笔芯座20，笔芯座20上分别朝向内笔杆的一端设置有笔芯插座21，朝向外笔杆的一端设置有笔芯卡座22，这样的结构既方便在同一笔芯座上设置不同类型的笔芯，而且更有利于记号笔芯等软笔芯的更换，这样解决了现有技术中记号笔笔芯用完后不能更换的问题，使得该快递笔更加实用。在笔杆帽6上倾斜设置有刀座7，刀座7与笔杆帽6之间的夹角小于等于90度，刀座7可以设置为方形，椭圆形、半圆形，多边形等不同的形状，让外形更加美观实用，刀座7内部设置有刀片12，刀片12可以向上推出刀座7，此时即可以实现对快递包裹等物品的开包使用，不使用时将刀片收回到刀座内部，而笔帽端，取下笔帽可以用来书写，笔芯可以更换，笔帽2取下后将笔夹支架9水平放置在桌面上，可以将手机抵靠在抵靠凸起10上，实现对手机的支撑功能。刀座的设置在方便开包的同时，也可以当挂钩使用，方便该快递笔的挂设在不同的位置。当然，该刀座7在进行书写时，可以抵在虎口处，使手握起来更加舒适，书写更方便。为了防止该多功能快递笔的固定，在笔杆帽上还设置有挂孔，使用时可能通过挂孔用拉绳将该快递笔吊设起来，不用担心掉落，更方便使用。该多功能快递笔，提高了快递人员的工作效率，而且舒适性能好，功能多，造型独特。
