一种书籍档案封面的真空锁固装置的制作方法

本实用新型涉及书籍扫描设备技术领域，特别是涉及一种书籍档案封面的真空锁固装置。

背景技术：

随着科学技术的发展和进步，扫描仪是现在数字化办公系统中不可或缺的重要设备。扫描仪种类繁多，形式、结构和种类呈多样化，均可实现自动进纸扫描。然而对书籍档案等文件，在扫描时需要人工或通过机械设备进行翻页。

自动翻书扫描仪中书籍档案封面的固定是一个很重要的步骤。封面固定不好会影响翻书页的成功，尤其是固定不稳时，封面回翻，书籍档案合拢在一起，使扫描过程中断，严重影响书籍档案的扫描效率。

目前固定封面的方法常采用手动压板压紧，这种方式能将封面完全固定但需要操作者每次都去操作，不能实现全自动和快速拆卸书籍档案。同时，现有技术中也出现了采用胶带粘接书籍档案封面的方式，这种方法会出现损坏封面的可能性同时由于胶带不能循环使用，更换胶带所耗时间长，对使用方造成诸多不便。

技术实现要素：

本实用新型提供了一种书籍档案封面的真空锁固装置，该方法及锁固装置提供了一种新的书籍档案封面固定形式，可有效消除书籍档案封面固定效率不高、固定不方便的缺陷。

本实用新型提供的一种书籍档案封面的真空锁固装置通过以下技术要点来解决问题：一种书籍档案封面的真空锁固装置，包括封面放置板及安装于封面放置板工作面上的吸盘，所述吸盘通过气管连接有真空发生器，所述封面放置板上设置有多个用于吸盘安装的吸盘安装工位，吸盘与封面放置板的连接关系为可拆卸连接关系，部分吸盘安装工位上安装有吸盘或全部吸盘安装工位上安装有吸盘。

具体的，本锁固装置中，采用在封面放置板上设置多个吸盘安装工位，同时吸盘与封面放置板成可拆卸关系，可选择在部分吸盘安装工位上安装吸盘或全部吸盘安装工位上安装吸盘，这样，可根据书籍或档案的装订情况、书籍或档案封面的大小等，选择在不同位置的吸盘安装工位上安装吸盘和/或在封面放置板上设置适宜数量的吸盘，使得本锁固装置满足不同的封面吸附要求。如设置为在封面放置板上设置上、下两排吸盘安装工位，上、下两排吸盘安装工位分别用于安装上、下两组吸盘组，每个吸盘组中包括多个相互之间呈平行关系的吸盘，上、下两组吸盘组可以适应不同开本的书籍档案，如小开本的档案仅用下面的吸盘组，大开本的档案上、下两组吸盘组一起用。同时，可根据封面的大小、书籍的类型等，确定各吸盘组中吸盘的数量及相连吸盘之间的间距。

本锁固装置可替代现有技术中采用手压、粘胶固定书籍档案封面的固定形式，通过真空发生器在吸盘中产生负压，可快速的完成对书籍档案封面的固定；同时，由真空发生器在吸盘中产生的负压大小调整方便，故可根据需要，由吸盘产生理想的吸附力和多个吸盘共同作用，在不伤害封面的情况下，完成对封面的吸附；通过减小真空发生器产生的负压大小、停止真空发生器，使得吸盘与大气相通等方式，均可释放封面，本锁固装置区别于粘胶固定封面的方式，还具有利于保持封面清洁的作用。

以上真空发生器可采用电机带动叶轮旋转，在叶轮吸入端产生负压的实现方式，即以上真空发生器为一个风机，吸盘固定于风机的吸入端；进一步的，为使得真空发生器所产生的负压大小可调，以上电机可采用变频电机、直流电机等方式，通过调整交流电源的频率、直流电源的电压，在吸盘上获得不同的负压大小；以上吸盘优选采用橡胶吸盘，橡胶易于变形的特性可保护封面，同时，采用橡胶吸盘便于实现吸盘边缘与封面表面的密封。

进一步的技术方案为：

为使得本锁固装置能够实现对不同装订情况、不同装订尺寸的书籍或档案双侧封面的同时吸附，所述封面放置板为两块，且各封面放置板上均通过各自上的吸盘安装工位安装有与该封面放置板成可拆卸连接关系的吸盘。

为使得书籍档案双侧的封面被吸附后，封面可张开至不同角度，两块封面放置板之间的夹角可调。本案的实现方式可在各封面放置板的背面通过铰链连接一根撑杆，撑杆的底部和封面放置板的底部作为支撑点，撑杆张开不同角度后，达到上述两块封面放置板之间夹角可调的目的；以上目的的实现也可通过在封面放置板的底部设置铰链，铰链固定于一个平台上，采用在封面放置板与平台之间设置一个气缸，气缸的两端分别于封面放置板及平台铰接连接的形式加以实现。

为使得本锁固装置适应不同厚度书籍档案双侧封面吸附固定需要，两块封面放置板之间的间距可调。

作为以上两块封面放置板之间间距可调的具体实现形式，两块封面放置板的下端均设置有滑板；

还包括底座，所述底座与两块滑板之间设置有位置调整部，所述位置调整部用于驱动两块滑板相向运动或背向运动。

以上位置调整部可采用螺纹杆，所述螺纹杆两端的螺纹旋向相反，螺纹杆相对于底座的位置固定，旋向相反的两段螺纹分别于不同的滑板螺纹连接，在螺纹杆旋转过程中，实现上述目的。进一步的，为使得各滑板能够被稳定的支撑，同时滑板相对运动时，两个滑板具有良好的轨迹精度，在底座上设置两根相互平行的滑竿，滑竿的轴线方向与螺纹杆的轴线方向平行，各滑板的两侧均设置有至少一个滑块，以上滑块上均设置有滑槽，各滑板不同侧滑块上的滑槽与不同的滑竿配合。作为本领域技术人员，以上滑竿、滑块的数量及位置，也可设置为多种其他的形式。

为使得各吸盘在完成吸附时相互之间不影响，以避免因为密封不严、泄露等原因，造成多个吸盘均不能工作，使得本锁固装置不能完成真空吸附功能，各吸盘均通过单独的气管连接单独的真空发生器。

作为吸盘安装于封面放置板上的具体实现方式，所述吸盘安装工位为设置于封面放置板上的安装孔，所述安装孔的两端分别位于封面放置板的工作面和与工作面相对的背面上；

各安装孔周围的封面放置板上均设置有与各安装孔对应的内螺纹孔；

所述吸盘均通过连接螺栓固定于对应的安装孔中。

本实现方式中，可由封面放置板的背面向安装孔中塞入吸盘，最后通过连接螺栓实现吸盘的固定，这样，气管可设置于封面放置板的背面，气管铺设方便，同时，吸盘的吸附端略微相对于封面放置板的工作面凸出，这样，可使得封面放置板可作为封面的支撑板，封面被封面放置板支撑后，不仅易于完成稳固的吸附，同时对封面具有良好的保护作用。现有技术中，吸盘多为圆盘状，优选设置为安装孔为条形，安装孔的宽度大于其中吸盘部分的直接，这样，吸盘在工作时变形受安装孔孔壁约束少或收不到约束，易于使得吸盘发挥良好的吸附性能。

作为吸盘固定于封面放置板上的具体实现形式，还包括吸盘装置盒，各吸盘装置盒上均固定有至少两个吸盘，所述吸盘固定于安装孔中通过吸盘装置盒采用连接螺栓固定于安装孔中实现。本实现形式中，相当于单个吸附点设置有不止一个吸盘，这样，在单个吸盘不能工作时，对应吸附点仍然能够完成对封面的吸附。

同时，本实用新型还公开了一种采用真空固定书籍档案封面的方法，该方法采用在封面放置板上设置吸盘作为吸附元件完成对封面的吸附，所述封面放置板上吸盘的数量及位置均可调整。

本方法中，通过设置为封面放置板上吸盘的数量及位置均可调整，可使得采用本方法形成的吸附方案能够满足不同吸附要求。

为使得各个吸盘能够独立工作，利于保证本方法吸附性能的稳定性，作为以上所述的一种采用真空固定书籍档案封面的方法进一步的技术方案，每个吸附点上设置至少两个吸盘，且每个吸盘均具有单独的负压产生源。

本实用新型具有以下有益效果：

本锁固装置中，采用在封面放置板上设置多个吸盘安装工位，同时吸盘与封面放置板成可拆卸关系，可选择在部分吸盘安装工位上安装吸盘或全部吸盘安装工位上安装吸盘，这样，可根据书籍或档案的装订情况、书籍或档案封面的大小等，选择在不同位置的吸盘安装工位上安装吸盘和/或在封面放置板上设置适宜数量的吸盘，使得本锁固装置满足不同的封面吸附要求。

本锁固装置可替代现有技术中采用手压、粘胶固定书籍档案封面的固定形式，通过真空发生器在吸盘中产生负压，可快速的完成对书籍档案封面的固定；同时，由真空发生器在吸盘中产生的负压大小调整方便，故可根据需要，由吸盘产生理想的吸附力和多个吸盘共同作用，在不伤害封面的情况下，完成对封面的吸附；通过减小真空发生器产生的负压大小、停止真空发生器，使得吸盘与大气相通等方式，均可释放封面，本锁固装置区别于粘胶固定封面的方式，还具有利于保持封面清洁的作用。

本方法中，通过设置为封面放置板上吸盘的数量及位置均可调整，可使得采用本方法形成的吸附方案能够满足不同吸附要求。

附图说明

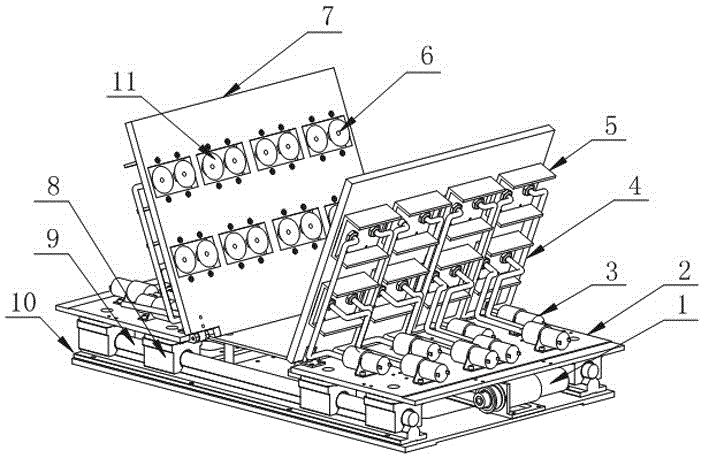

图1是本实用新型所述的一种书籍档案封面的真空锁固装置一个仅在部分吸盘安装工位中安装有吸盘的具体实施例的结构示意图；

图2是本实用新型所述的一种书籍档案封面的真空锁固装置一个全部吸盘安装工位中均安装有吸盘的具体实施例的结构示意图。

图中的编号依次为：1、位置调整部，2、滑板，3、真空发生器，4、气管，5、吸盘装置盒，6、吸盘，7、封面放置板，8、滑块，9、滑竿，10、底座，11、安装孔。

具体实施方式

下面结合实施例对本实用新型作进一步的详细说明，但是本实用新型的结构不仅限于以下实施例。

实施例1：

如图1和图2所示，一种书籍档案封面的真空锁固装置，包括封面放置板7及安装于封面放置板7工作面上的吸盘6，所述吸盘6通过气管4连接有真空发生器3，所述封面放置板7上设置有多个用于吸盘6安装的吸盘安装工位，吸盘6与封面放置板7的连接关系为可拆卸连接关系，部分吸盘安装工位上安装有吸盘6或全部吸盘安装工位上安装有吸盘6。

具体的，本锁固装置中，采用在封面放置板7上设置多个吸盘安装工位，同时吸盘6与封面放置板7成可拆卸关系，可选择在部分吸盘安装工位上安装吸盘6或全部吸盘安装工位上安装吸盘6，这样，可根据书籍或档案的装订情况、书籍或档案封面的大小等，选择在不同位置的吸盘安装工位上安装吸盘6和/或在封面放置板7上设置适宜数量的吸盘6，使得本锁固装置满足不同的封面吸附要求。

本锁固装置可替代现有技术中采用手压、粘胶固定书籍档案封面的固定形式，通过真空发生器3在吸盘6中产生负压，可快速的完成对书籍档案封面的固定；同时，由真空发生器3在吸盘6中产生的负压大小调整方便，故可根据需要，由吸盘6产生理想的吸附力和多个吸盘6共同作用，在不伤害封面的情况下，完成对封面的吸附；通过减小真空发生器3产生的负压大小、停止真空发生器3，使得吸盘6与大气相通等方式，均可释放封面，本锁固装置区别于粘胶固定封面的方式，还具有利于保持封面清洁的作用。

以上真空发生器3可采用电机带动叶轮旋转，在叶轮吸入端产生负压的实现方式，即以上真空发生器3为一个风机，吸盘6固定于风机的吸入端；进一步的，为使得真空发生器3所产生的负压大小可调，以上电机可采用变频电机、直流电机等方式，通过调整交流电源的频率、直流电源的电压，在吸盘6上获得不同的负压大小；以上吸盘6优选采用橡胶吸盘6，橡胶易于变形的特性可保护封面，同时，采用橡胶吸盘6便于实现吸盘6边缘与封面表面的密封。

同时，本实施例还公开了一种采用真空固定书籍档案封面的方法，该方法采用在封面放置板7上设置吸盘6作为吸附元件完成对封面的吸附，所述封面放置板7上吸盘6的数量及位置均可调整。

本方法中，通过设置为封面放置板7上吸盘6的数量及位置均可调整，可使得采用本方法形成的吸附方案能够满足不同吸附要求。

实施例2：

如图1和图2所示，本实施例在实施例1所提供锁固装置的基础上作进一步限定：为使得本锁固装置能够实现对不同装订情况、不同装订尺寸的书籍或档案双侧封面的同时吸附，所述封面放置板7为两块，且各封面放置板7上均通过各自上的吸盘安装工位安装有与该封面放置板7成可拆卸连接关系的吸盘6。

为使得书籍档案双侧的封面被吸附后，封面可张开至不同角度，两块封面放置板7之间的夹角可调。本案的实现方式可在各封面放置板7的背面通过铰链连接一根撑杆，撑杆的底部和封面放置板7的底部作为支撑点，撑杆张开不同角度后，达到上述两块封面放置板7之间夹角可调的目的；以上目的的实现也可通过在封面放置板7的底部设置铰链，铰链固定于一个平台上，采用在封面放置板7与平台之间设置一个气缸，气缸的两端分别于封面放置板7及平台铰接连接的形式加以实现。

为使得本锁固装置适应不同厚度书籍档案双侧封面吸附固定需要，两块封面放置板7之间的间距可调。

作为以上两块封面放置板7之间间距可调的具体实现形式，两块封面放置板7的下端均设置有滑板2；

还包括底座10，所述底座10与两块滑板2之间设置有位置调整部1，所述位置调整部1用于驱动两块滑板2相向运动或背向运动。

以上位置调整部1可采用螺纹杆，所述螺纹杆两端的螺纹旋向相反，螺纹杆相对于底座10的位置固定，旋向相反的两段螺纹分别于不同的滑板2螺纹连接，在螺纹杆旋转过程中，实现上述目的。进一步的，为使得各滑板2能够被稳定的支撑，同时滑板2相对运动时，两个滑板2具有良好的轨迹精度，在底座10上设置两根相互平行的滑竿9，滑竿9的轴线方向与螺纹杆的轴线方向平行，各滑板2的两侧均设置有至少一个滑块8，以上滑块8上均设置有滑槽，各滑板2不同侧滑块8上的滑槽与不同的滑竿9配合。作为本领域技术人员，以上滑竿9、滑块8的数量及位置，也可设置为多种其他的形式。

为使得各吸盘6在完成吸附时相互之间不影响，以避免因为密封不严、泄露等原因，造成多个吸盘6均不能工作，使得本锁固装置不能完成真空吸附功能，各吸盘6均通过单独的气管4连接单独的真空发生器3。

作为吸盘6安装于封面放置板7上的具体实现方式，所述吸盘安装工位为设置于封面放置板7上的安装孔11，所述安装孔11的两端分别位于封面放置板7的工作面和与工作面相对的背面上；

各安装孔11周围的封面放置板7上均设置有与各安装孔11对应的内螺纹孔；

所述吸盘6均通过连接螺栓固定于对应的安装孔11中。

本实现方式中，可由封面放置板7的背面向安装孔11中塞入吸盘6，最后通过连接螺栓实现吸盘6的固定，这样，气管4可设置于封面放置板7的背面，气管4铺设方便，同时，吸盘6的吸附端略微相对于封面放置板7的工作面凸出，这样，可使得封面放置板7可作为封面的支撑板，封面被封面放置板7支撑后，不仅易于完成稳固的吸附，同时对封面具有良好的保护作用。现有技术中，吸盘6多为圆盘状，优选设置为安装孔11为条形，安装孔11的宽度大于其中吸盘6部分的直接，这样，吸盘6在工作时变形受安装孔11孔壁约束少或收不到约束，易于使得吸盘6发挥良好的吸附性能。

作为吸盘6固定于封面放置板7上的具体实现形式，还包括吸盘装置盒5，各吸盘装置盒5上均固定有至少两个吸盘6，所述吸盘6固定于安装孔11中通过吸盘装置盒5采用连接螺栓固定于安装孔11中实现。本实现形式中，相当于单个吸附点设置有不止一个吸盘6，这样，在单个吸盘6不能工作时，对应吸附点仍然能够完成对封面的吸附。

实施例3：

本实施例在实施例1的基础上作进一步限定，为使得各个吸盘6能够独立工作，利于保证本方法吸附性能的稳定性，作为以上所述的一种采用真空固定书籍档案封面的方法进一步的技术方案，每个吸附点上设置至少两个吸盘6，且每个吸盘6均具有单独的负压产生源。

以上内容是结合具体的优选实施方式对本实用新型作的进一步详细说明，不能认定本实用新型的具体实施方式只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型的技术方案下得出的其他实施方式，均应包含在本实用新型的保护范围内。
