用于展览的智能全景影像投影装置的制作方法

本实用新型涉及展览领域，具体涉及一种用于展览的智能全景影像投影装置。

背景技术：

现今用于演示的三维投影装置，能够根据自己的思路，将要展示的内容进行投影内容的设定，剪辑，以达到更好的投影效果。然而随着计算机3D 技术的发展，越来越多的场合要求所进行的各种展示、汇报能够结合三维的实体模型技术，给观众一个更为直观、生动的视觉印象；现有的增强实境技术，虽然其互动性高，但参与者必须配戴特殊眼镜或是透过额外的显示装置观察，无法将增强后的丰富信息直接呈现在操作的物体表面。

目前市场上的三维展示系统多为三维模型配以声、光、电技术。其中，三维模型多为手工堆砌，精度低，耗时长。近年来由于声、光、电技术的引进，使得三维模型的展示效果有了很大的提高，从而在园区宣传，楼盘展示，博物馆展览等领域得到了广泛应用。

技术实现要素：

本实用新型目的是提供一种用于展览的智能全景影像投影装置，该用于展览的智能全景影像投影装置通过控制电流的通断与否控制盖板的透明与不透明状态，由于液晶膜夹层的特性，将物理沙盘与智能电控调光玻璃的结合展示，实体沙盘与交互式数字内容相结合的方式，向观众展现多元化的展项信息。

为达到上述目的，本实用新型采用的技术方案是：一种用于展览的智能全景影像投影装置，包括：移动支架、调光屏、壁挂式立体沙盘、投影仪，所述调光屏位于壁挂式立体沙盘和投影仪之间，此调光屏安装于移动支架上，所述移动支架进一步包括基板、固定于基板上的2根平行设置的固定杆和2个分别固定于2个固定杆上的外凸板，2个所述外凸板均位于固定杆同一侧，一置物板的两端分别安装于2个外凸板上，一支撑杆一端与外凸板外端固定，另一端与基板固定，位于所述基板下表面且靠近拐角处均安装有导轮，所述调光屏安装于2根固定杆的上部；

所述调光屏进一步包括外玻璃层、液晶膜、内玻璃层，所述外玻璃层和内玻璃层之间设有液晶膜，此液晶膜与外玻璃层、内玻璃层之间分布通过第一胶黏剂层、第二胶黏剂层粘合连接；

还包括隔热膜和防紫外线膜，所述内玻璃层与液晶膜相背的表面粘贴有隔热膜，所述外玻璃层与液晶膜相背的表面粘贴有防紫外线膜；所述隔热膜从内向外依次为导热胶黏层、铝箔层和PE膜，所述投影仪位于调光屏正上方。

上述技术方案中的有关内容解释如下：

1、上述方案中，所述支撑杆与基板的夹角为45°~80°。

2、上述方案中，所述导轮为万向轮。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点和效果：

1. 本实用新型用于展览的智能全景影像投影装置，其调光屏位于壁挂式立体沙盘和投影仪之间，此调光屏安装于移动支架上，调光屏安装于2根固定杆的上部，其通过控制电流的通断与否控制盖板的透明与不透明状态，由于液晶膜夹层的特性，将物理沙盘与智能电控调光玻璃的结合展示，实体沙盘与交互式数字内容相结合的方式，向观众展现多元化的展项信息，在壁挂式立体沙盘前方，悬挂有可自由移动的透明屏，当观众将屏幕移动到沙盘的某一个信息展示位置前方时，透明屏上可显示该地理位置的图文视频内容，通过调整多媒体内容的显示位置与显示方式，与透明屏后方的沙盘内容相结合，产生虚实结合、扩增现实的展示效果；其次，智能电控调光物理沙盘中盖板具有优异的隔热效果，可隔绝热量传递，且可有效防止紫外线进入沙盘内，而且可以调整光线强弱，隔离效果好，结构简单，制造起来十分方便。

2. 本实用新型用于展览的智能全景影像投影装置，其移动支架进一步包括基板、固定于基板上的2根平行设置的固定杆和2个分别固定于2个固定杆上的外凸板，2个所述外凸板均位于固定杆同一侧，一置物板的两端分别安装于2个外凸板上，一支撑杆一端与外凸板外端固定，另一端与基板固定，位于所述基板下表面且靠近拐角处均安装有导轮，能够移动，便于液晶显示屏的展示，且重量轻，成本低，结构简单，便于实现，具有良好的应用前景；其次，其调光屏中其内玻璃层与液晶膜相背的表面粘贴有隔热膜，所述外玻璃层与液晶膜相背的表面粘贴有防紫外线膜，具有优异的隔热效果，可隔绝热量传递，而且可以调整光线强弱，隔离效果好，结构简单，制造起来十分方便。

附图说明

附图1为本实用新型用于展览的智能全景影像投影装置结构示意图；

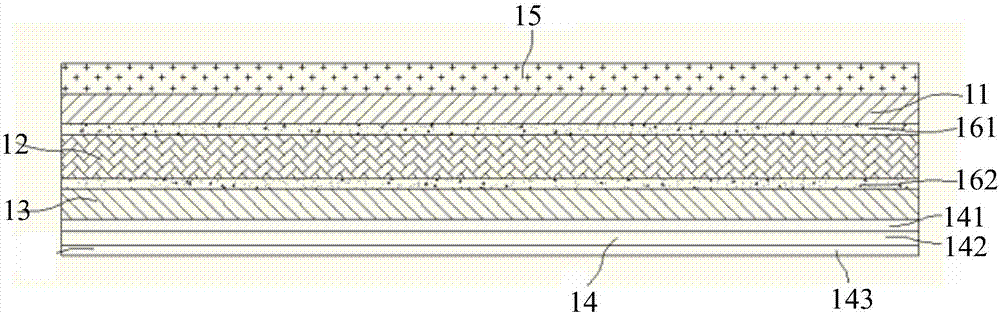

附图2为本实用新型用于展览的智能全景影像投影装置中调光屏结构示意图；

附图3为本实用新型用于展览的智能全景影像投影装置中局部结构示意图。

以上附图中：1、移动支架；2、调光屏；3、壁挂式立体沙盘；4、投影仪；5、基板；6、固定杆；7、外凸板；8、置物板；9、支撑杆；10、导轮；11、外玻璃层；12、液晶膜；13、内玻璃层；14、隔热膜；15、防紫外线膜；161、第一胶黏剂层；162、第二胶黏剂层。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述：

实施例1：一种用于展览的智能全景影像投影装置，包括：移动支架1、调光屏2、壁挂式立体沙盘3、投影仪4，所述调光屏2位于壁挂式立体沙盘3和投影仪4之间，此调光屏2安装于移动支架1上，所述移动支架1进一步包括基板5、固定于基板5上的2根平行设置的固定杆6和2个分别固定于2个固定杆6上的外凸板7，2个所述外凸板7均位于固定杆6同一侧，一置物板8的两端分别安装于2个外凸板7上，一支撑杆9一端与外凸板7外端固定，另一端与基板5固定，位于所述基板5下表面且靠近拐角处均安装有导轮10，所述调光屏2安装于2根固定杆6的上部；

所述调光屏2进一步包括外玻璃层11、液晶膜12、内玻璃层13，所述外玻璃层11和内玻璃层13之间设有液晶膜12，此液晶膜12与外玻璃层11、内玻璃层13之间分布通过第一胶黏剂层161、第二胶黏剂层162粘合连接。

还包括隔热膜14和防紫外线膜15，所述内玻璃层13与液晶膜12相背的表面粘贴有隔热膜14，所述外玻璃层11与液晶膜12相背的表面粘贴有防紫外线膜15；所述隔热膜14从内向外依次为导热胶黏层141、铝箔层142和PE膜143，所述投影仪4位于调光屏2正上方。

上述支撑杆9与基板5的夹角为75°，上述导轮10为万向轮。

实施例2：一种用于展览的智能全景影像投影装置，包括：移动支架1、调光屏2、壁挂式立体沙盘3、投影仪4，所述调光屏2位于壁挂式立体沙盘3和投影仪4之间，此调光屏2安装于移动支架1上，所述移动支架1进一步包括基板5、固定于基板5上的2根平行设置的固定杆6和2个分别固定于2个固定杆6上的外凸板7，2个所述外凸板7均位于固定杆6同一侧，一置物板8的两端分别安装于2个外凸板7上，一支撑杆9一端与外凸板7外端固定，另一端与基板5固定，位于所述基板5下表面且靠近拐角处均安装有导轮10，所述调光屏2安装于2根固定杆6的上部；

所述调光屏2进一步包括外玻璃层11、液晶膜12、内玻璃层13，所述外玻璃层11和内玻璃层13之间设有液晶膜12，此液晶膜12与外玻璃层11、内玻璃层13之间分布通过第一胶黏剂层161、第二胶黏剂层162粘合连接。

上述支撑杆9与基板5的夹角为50°，上述导轮10为万向轮。

还包括隔热膜14和防紫外线膜15，所述内玻璃层13与液晶膜12相背的表面粘贴有隔热膜14，所述外玻璃层11与液晶膜12相背的表面粘贴有防紫外线膜15；所述隔热膜14从内向外依次为导热胶黏层141、铝箔层142和PE膜143，所述投影仪4位于调光屏2正上方。

采用上述用于展览的智能全景影像投影装置时，其通过控制电流的通断与否控制盖板的透明与不透明状态，由于液晶膜夹层的特性，将物理沙盘与智能电控调光玻璃的结合展示，实体沙盘与交互式数字内容相结合的方式，向观众展现多元化的展项信息，在壁挂式立体沙盘前方，悬挂有可自由移动的透明屏，当观众将屏幕移动到沙盘的某一个信息展示位置前方时，透明屏上可显示该地理位置的图文视频内容，通过调整多媒体内容的显示位置与显示方式，与透明屏后方的沙盘内容相结合，产生虚实结合、扩增现实的展示效果；其次，智能电控调光物理沙盘中盖板具有优异的隔热效果，可隔绝热量传递，且可有效防止紫外线进入沙盘内，而且可以调整光线强弱，隔离效果好，结构简单，制造起来十分方便；再次，其能够移动，便于液晶显示屏的展示，且重量轻，成本低，结构简单，便于实现，具有良好的应用前景。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
