一种旋卡式夹具的制作方法

本发明涉及依靠弹力产生夹持力的夹具，如一种文件整理用夹具，特别是涉及一种旋卡式夹具。

背景技术：

依靠弹力产生夹持力的夹具，如燕尾夹，用于散页文件整理，手柄为前后翻折式，文件叠摞时一般要将手柄向前翻折压在纸面上，当取阅时就要将其翻转至后部，手柄自由端向后支出较长距离不利于阅读时文件向背部卷曲，因此一般手柄都比较短，动力臂较短打开夹具费力且硌手，而中部铰接依靠弹簧施力结构的手柄不能翻折也存在同样问题。

技术实现要素：

为了解决上述问题，本发明提供了一种旋卡式夹具。

本发明采用的技术方案为：一种旋卡式夹具，包括夹体和手柄，夹体设有上、下两个夹片和一个分别与上、下夹片后缘连接为一体的连接部，两个夹片的前部依靠夹体的弹力靠在一起，其特征在于所述夹片前缘与后缘之间的夹体上设有圆孔，手柄上设有穿过圆孔的延伸体，延伸体内端设有分别向远离圆孔轴线的相反方向伸展的在同一直径上的卡扣，手柄旋至后部卡扣所在直径与夹片后缘平行。

进一步的，所述手柄设有向夹片前缘伸展的翘起部，夹片前缘设有与翘起部配合的卡槽。

进一步的，所述与卡扣相连在圆孔内设有凸起，凸起具有向远离圆孔轴线方向施力的弹力，圆孔内缘上设有至少一组相对的与凸起配合的豁口。

进一步的，所述卡扣与手柄间的间距大于圆孔内缘厚度。

进一步的，所述卡扣具有将手柄紧靠在夹片上的弹力。

进一步的，所述卡扣能够与夹片接触，接触部位为线接触或点接触。

进一步的，所述手柄为金属丝弯折形成或金属板冲压形成或冲压形成或车削形成。

进一步的，所述手柄上设有凸起。

进一步的，所述夹片上连接有压片，压片在夹片内侧形成位于夹片前缘后部的施压端。

进一步的，所述延伸体与翘起部间通过弹力体连接。

本发明使用时，两卡扣位于圆孔所在柱面同一直径方向上，在卡扣限制下将手柄转至后侧按压两手柄，连接部及夹片无阻碍的弹性变形使两夹片前缘分开，释放手柄夹持物品后，将手柄转至侧方，后部没有突出障碍，有利于手柄做长一些使操作更省力。

附图说明

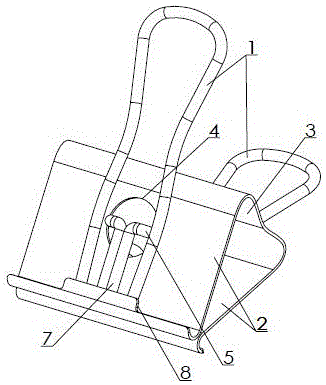

图1为本发明实施例一手柄旋至后部整体结构示意图。

图2为本发明实施例一手柄旋至侧部整体结构示意图。

图3为本发明实施例一分解结构示意图。

附图标记名称：1手柄；2夹片；3连接部；4圆孔；5延伸体；6卡扣；7翘起部；8卡槽。

具体实施方式

本发明实施例一如图1至3所示，该旋卡式夹具包括夹体和手柄1，夹体设有上、下两个夹片和一个分别与上、下夹片2后缘连接为一体的连接部3，进而构成夹体，连接部在本实施例中为与夹片一体成型的弹片，形成燕尾型夹体，夹片的前部依靠夹体的弹力靠在一起；实施时，上下夹片后部可以通过铰接保持间距，在铰接处设置扭簧进而形成连接部，扭簧对夹片施力使夹片的前部靠在一起；夹片前缘与后缘之间的夹体上设有圆孔4，手柄上设有穿过圆孔的延伸体5，延伸体至少有一个宽度与圆孔适配，延伸体内端设有分别向远离圆孔轴线的相反方向伸展的在同一直径上的卡扣6，手柄旋至后部卡扣所在直径与夹片后缘平行，手柄设有向夹片前缘伸展的翘起部7，夹片前缘设有与翘起部配合的卡槽8，卡槽可由夹片前缘弯曲或冲压获得，本实施例手柄为金属丝弯折形成，卡扣与手柄间的间距大于圆孔内缘厚度，可以提供轴向活动空间，无碍夹片屈曲形变，本发明使用时，两卡扣位于圆孔所在柱面同一直径方向上，在卡扣限制下将手柄转至后侧使翘起部与卡槽配合在一起，按压两手柄，连接部及夹片无阻碍的弹性变形使两夹片前缘分开，夹片前端受力使夹片板面产生弯曲其前端向外翘曲可以更大的张开，释放手柄夹持物品后，将手柄转至侧方，后部没有突出障碍便于操作，有利于手柄做长一些使操作更省力，减小硌手效应。

实施时，按压手柄分开夹片过程中，通过轴向活动空间尺度，卡扣可不限制夹片弯曲，也可在夹片弯曲到一定弯度时卡扣与夹片内面圆孔附近接触，这一设置可以在夹片趋于过弯曲时介入，使其保持该弯度或不会过弯曲，卡扣协助撬起使夹片进一步张开；可将卡扣设置具有设置有轴向弹力，如图中金属丝弯折形成可获得一定的弹力，弹性实力，实力更柔和。

卡扣在手柄不是金属丝制成时，如用金属板冲压形成或冲压形成或车削形成，卡扣可通过弹力变形体与手柄连接获得，如弹片、弹簧，在卡扣具有轴向弹力时，可通过该弹力将手柄紧靠在夹片上，在按压手柄分开夹片过程中，初期卡扣就与夹片内面圆孔附近接触，协助撬起夹片进一步张开的同时控制夹片弯曲度，特别是开圆孔部位。

实施时，也可不设置翘起部和卡槽，卡扣与夹片内面圆孔附近线接触，该接触可以是常态的，也可以具有间隙，只是在按压时才接触，翘起时卡扣也不会制约夹片屈曲变形。

实施时，可与卡扣相连在圆孔内设置凸起，凸起具有向远离圆孔轴线方向施力的径向弹力，圆孔内缘上设有至少一组相对的与凸起配合的豁口，可以通过旋转手柄进入和旋出，使手柄保持位置，在手柄为金属丝制成时，金属丝见可以通过捆绑或焊接连接保持结构稳定。

实施时，为了使手柄在某一位置或多个位置，可在夹体上设有限制手柄位置的与手柄配合的凹槽或凸起，也可为卡扣或弹力变形体，使手柄具有稳态，配合方向可以是径向也可以是轴向；上述实施例中夹片为板状，实施时也可以为金属丝弯成，或金属压铸或车削形成；可在夹片侧面设有豁口，豁口使夹片宽度由后缘至前缘方向逐渐变窄或变宽，也可以先变宽再变窄或先变窄再变宽，用于调整夹片弯曲变形幅度和变形部位分布。

实施时，可在前夹持沿两端设有内收圆角，防止割伤纸张；手柄带凸起或异形，便于旋扭；使用时连接部及夹片在内均可产生夹持力；可在夹片上连接有压片，压片为一一相对的弹力施压体，压片在夹片内侧形成位于夹片前缘后部的施压端，施压部位在夹片前缘后部，施压端对夹持物进行夹持，配合夹片前缘夹持，使夹持更稳定，压片可以通过夹片上设置的开口或夹片侧边设置豁口或夹片侧部探入夹片内侧，这里夹片内侧所指的是夹片内面所在面的内侧，压片可以为自由式随动；压片也可在压手柄分开夹片的同时被带动分开，方式一是与手柄联动，通过手柄带动，方式二是与夹片联动，通过夹片带动，关于联动可以是压片通过连接体与手柄或夹片连接，该连接可以为搭接或卡接等活动式的限位性接触，如连接体通过限位块抵止在手柄或夹片上，该限位性接触可以对压片向夹片内弹力变形进行限位，使其初始位置就具有较大弹力，夹片张开时能够带动压片分开，夹片闭合时压片闭合施加夹持力。

综上所述仅为本发明较佳实施例，本技术还包括所述技术特征不同组合实现的技术方案，凡依本技术所做的等效修饰和现有技术添加均视为本发明技术范畴。

技术特征：

技术总结
本发明公开了一种旋卡式夹具，包括夹体和手柄，夹体设有上、下两个夹片和一个分别与上、下夹片后缘连接为一体的连接部，两个夹片的前部依靠夹体的弹力靠在一起，其特征在于夹片前缘与后缘之间的夹体上设有圆孔，手柄上设有穿过圆孔的延伸体，延伸体内端设有分别向远离圆孔轴线的相反方向伸展的在同一直径上的卡扣，手柄旋至后部卡扣所在直径与夹片后缘平行；本发明使用时，两卡扣位于圆孔所在柱面同一直径方向上，在卡扣限制下将手柄转至后侧按压两手柄，连接部及夹片无阻碍的弹性变形使两夹片前缘分开，释放手柄夹持物品后，将手柄转至侧方，后部没有突出障碍，有利于手柄做长一些使操作更省力。

技术研发人员：杨永清
受保护的技术使用者：大庆元子科技开发有限公司
技术研发日：2018.10.30
技术公布日：2019.04.02
