一种绘画记录板的制作方法

本实用新型属于绘画用品技术领域，具体指一种绘画记录板。

背景技术：

随着绘画工具技术的发展，传统的画板已经不能满足绘画教学、电脑绘画、游戏制作、电影特效、工业设计、动画制作等用户的需要，传统画板存在着以下问题：不能够记录绘画的过程，不能够纠正绘画者的绘画过程，当绘画完成后错误的绘画习惯已经固定在画纸上，难以了解绘画者的绘画习惯，不利于学习绘画。

因此，市场急需一种能够实时记录绘画过程，并且能够纠正绘画过程的绘画工具。

技术实现要素：

针对现有绘画工具存在的上述问题，本实用新型提供一种绘画记录板，其采用如下技术方案：

一种绘画记录板，其特征在于：包括外壳和设置于外壳上的记录板。所述记录板由内向外依次包括触摸屏、柔软材质的防护层、可拆卸的绘画层；所述外壳包括上壳体、边框、背板和背壳，所述边框上部与上壳体固定密封连接且下部与背板固定密封连接，所述背壳固定设置于背板下表面；所述外壳为圆角矩形且其一圆角上固定设置支撑柱，所述支撑柱上端设有摄像头，还包括USB接口和信号处理单元，所述信号处理单元分别与USB接口、电源、摄像头和触摸屏电连接。

进一步的，还包括音频模块和耳机插口，所述音频模块分别与信号处理单元和耳机插口电连接，所述耳机插口设置于所述边框上。

进一步的，所述USB接口与电源电连接。

进一步的，所述背壳横截面为曲线，所述背壳左右两端与背板两侧固定连接且前后两端设有凹槽。

进一步的，所述防护层为防水透明的柔软材质。

进一步的，还包括Wifi通信模块，所述Wifi通信模块与信号处理单元电连接。

进一步的，所述外壳由外至内依次包括防滑层、防水层和绝缘层。

本实用新型有益效果为：

①本实用新型所述绘画记录板能够实时记录绘画者的绘画过程；

②本实用新型所述绘画记录板能够纠正绘画者的绘画过程；

③本实用新型所述绘画记录板绝缘、防水能够保证绘画者和绘画设备的安全。

附图说明

本实用新型附图6幅，

图1为本实用新型所述绘画记录板俯视图；

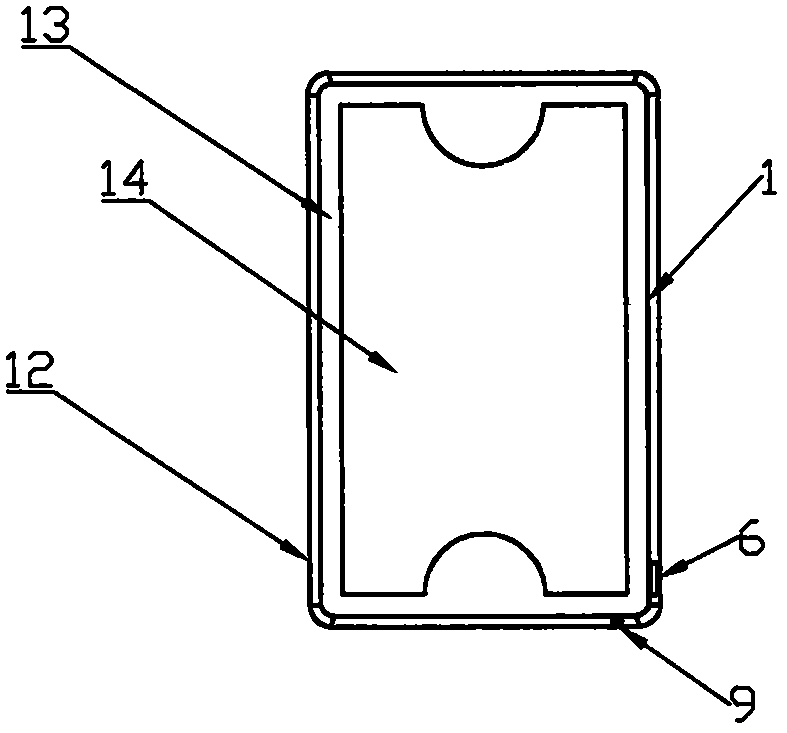

图2为本实用新型所述绘画记录板仰视图；

图3为本实用新型所述绘画记录板主视图；

图4为本实用新型所述记录板内部结构示意图；

图5为本实用新型实施例1电气部分结构示意图；

图6为本实用新型实施例2电气部分结构示意图。

其中，1、外壳，2、记录板，3、信号处理单元，4、支撑柱，5、摄像头，6、USB接口，7、电源，8、音频模块，9、耳机插口，10、Wifi通信模块，11、上壳体，12、边框，13、背板，14、背壳，21、触摸屏，22、防护层，23、绘画层。

具体实施方式

下面结合附图和实施例对本实用新型进行详细的描述。

实施例1

如图1～3所示，一种绘画记录板，其特征在于：包括外壳1和设置于外壳上的记录板2。所述记录板2由内向外依次包括触摸屏21、柔软材质的防护层22、可拆卸的绘画层23；所述外壳包括上壳体11、边框12、背板13和背壳14，所述边框12上部与上壳体11固定密封连接且下部与背板13固定密封连接，所述背壳14固定设置于背板13下表面；所述外壳1为圆角矩形且其一圆角上固定设置支撑柱4，所述支撑柱4上端设有摄像头5，还包括USB接口6和信号处理单元3，所述信号处理单元3分别与USB接口6、电源7、摄像头5和触摸屏21电连接。

优选的，所述绘画层23为画纸或者画布。

所述绘画层23上面的绘画过程会传递至防护层22，由于防护层22为柔软材质，因此绘画过程能够传递至触摸屏21，并且防护层22可以保护触摸屏在绘画过程中不受到笔、墨汁、颜料等绘画工具的污染和破坏。

所述外壳1各部分之间为固定密封连接，所述外壳1整体密封，由于绘画中经常使用水、墨、油彩、颜料等液体，而且液体种类繁多，因此外壳1整体密封能够有效保护内部结构不遭到破坏。

所述触摸屏21检测到绘画者的绘画动作信号并将绘画动作信号传输至信号处理单元3，所述摄像头5的视场覆盖记录板并拍摄视频信号，所述摄像头5将视频信号传输至信号处理单元3，所述信号处理单元3将信号传输至USB接口6，所述USB接口6连接外部的监控终端。绘画教员等能够根据监控终端的画面对绘画者的绘画过程进行纠正。

进一步的，还包括音频模块8和耳机插口9，所述音频模块8分别与信号处理单元3和耳机插口9电连接，所述耳机插口9设置于所述边框12上。

所述耳机插口9与耳机或扬声器电连接。当教员发现绘画者的绘画错误时，能够使用语音纠正绘画者的绘画过程，语音信号由外部经过USB接口6传输至信号处理单元3，所述信号处理单元3将语音信号经过音频模块8传输至耳机插口9，进而传输至耳机或者扬声器进行播放，绘画者根据听到的语音纠正自己的绘画过程。

进一步的，所述USB接口6与电源7电连接。

电源7通过USB接口6与外部电源连接充电。

进一步的，所述背壳14横截面为曲线，所述背壳14左右两端与背板13两侧固定连接且前后两端设有凹槽。

所述背壳13与背板14之间形成腔体，能够容纳备用的绘画层23，储存画纸、画布等。所述凹槽使得取放画纸、画布更为便利。

实施例2

与实施例1的不同之处在于，所述防护层22为防水透明的柔软材质。

由于绘画中经常使用水、墨、油彩、颜料等液体，而且液体种类繁多，因此防护层22为防水透明的柔软材质能够有效保护触摸屏21不遭到破坏。

进一步的，还包括Wifi通信模块10，所述Wifi通信模块10与信号处理单元3电连接。

所述Wifi通信模块10与外部的监控终端和无线耳机等设备无线连接，所述信号处理单元3中的信号通过所述Wifi通信模块10传输至监控终端，外部音频信号通过所述Wifi通信模块10传输至外部的无线耳机。

进一步的，所述外壳1由外至内依次包括防滑层、防水层和绝缘层。

所述防滑层能够防止绘画过程中外壳滑动，所述防水层能够保证液体不渗入外壳内部，所述绝缘层防止外壳内部的电源漏电，保护绘画者安全。

由于采用了上述技术方案，本实用新型涉及的绘画记录板能够实时记录绘画者的绘画过程，纠正绘画者的绘画过程，绝缘、防水能够保证绘画者和绘画设备的安全。本实用新型可在绘画教学、电脑绘画、游戏制作、电影特效、工业设计、动画制作等领域广泛推广。

上述实施例仅用于说明本实用新型，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，凡是在本实用新型技术方案的基础上进行的各模块的元器件选择、元器件的结构安排、元器件连接方式和控制策略等等同变换和改进，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
