一种新型户外LED显示屏雕塑装置的制作方法

本实用新型涉及LED显示屏创新型应用技术领域，具体地，涉及一种新型户外LED显示屏雕塑装置。

背景技术：

目前国内景观雕塑产品与灯光的结合通常以一般雕塑造型，夜间采用泛投光打亮为主，两者之间相互独立操作，并无互动。在越来越智能化的当今社会，夜间城市空间生活越来越丰富，灯光行业高度发展，要求我们要突破传统思维，开创新的道路，推动照明手法的多样性发展，在当前夜游经济发展的大背景下，进一步推动行业的雕塑照明行业的发展。

技术实现要素：

针对现有技术中的缺陷，本实用新型的目的是提供一种新型户外LED显示屏雕塑装置，LED显示屏、雕塑装置、智能设备、控制软件设备等多元素的全新应用，打破了传统思维，打造了一种全新的灯光雕塑装置，雕塑既是灯光，灯光亦是雕塑，实现了一种雕塑的全新形式；双面P8显示屏与单向透视玻璃组合安装，形成了360度可视视觉效果，白天可作为公共艺术雕塑装置，夜间又可作为灯光装置，同时可通过编辑随时调整节目内容，赋予雕塑装置更多的可能性，为公共空间添加绚丽的夜间灯光场景元素。

根据本实用新型的一个方面，提供一种新型户外LED显示屏雕塑装置，包括双面P8全彩显示屏、单向透视玻璃、雕塑装置骨架、设备箱体基座、智能上电系统、多屏联动控制系统和防雷装置；所述雕塑装置骨架固定设置在设备箱体基座上；所述单向透视玻璃设置在雕塑装置骨架的面壁上；所述双面P8全彩显示屏设置在雕塑装置骨架内部；智能上电系统和多屏联动控制系统控制双面P8全彩显示屏的播放；所述防雷装置设置在所述雕塑装置骨架的顶端，即可作为防雷装置使用，又为雕塑增添了美感；所述的双面P8全彩显示屏与单向透视玻璃的组合，利用钢结构骨架设计成立面水晶体，并通过节目内容的三维效果定制，使得传统显示屏的二维视角转换为更为炫酷的三维视角，增强其3D立体感和空间感。

优选的，所述雕塑装置骨架上端部由不锈钢方管组成的六棱锥结构构成，下端部由不锈钢方管组成的六棱台结构构成，所述六棱锥的正六边形底面和六棱台的正六边形顶面重合设置，设计新颖，结构简单，外形美观。

优选的，所述不锈钢方管内侧壁上均设有凹槽，不锈钢方管间可通过焊接、铆接或螺丝等方式固定连接。

优选的，所述单向透视玻璃包括三角形结构和梯形结构，依次安装在所述雕塑装置骨架上端部正六棱锥结构的凹槽中和下端部正六棱台结构的凹槽中，其安装简单方便，牢固可靠；玻璃板块封装后，还会经过打胶防水处理，以及雕塑外表面装饰修饰等程序，使得雕塑装置更为美观，实用性更强。

优选的，所述双面P8全彩显示屏由多个显示屏拼接而成，每个显示屏设置在由镀锌方管组成的框架中；所述框架通过固定螺丝固定拼接在两个框架龙骨中，所述框架龙骨设置在雕塑装置骨架的中央位置，两个框架龙骨上的显示屏背靠背设置，从而构成双面显示播放效果，实现360度观看显示屏上播放节目的目的，播放内容时；每面显示屏播放的内容不同，所有的显示屏联合呈现完整的播放内容，且两面的显示屏可以设置成播放不同的内容。

优选的，所述智能上电系统包括时针模块、开关模块和供电模块；

其中，

--所述时针模块，用于设置调节双面P8全彩显示屏开设的时长；

--所述开关模块，用于自动控制启动关闭双面P8全彩显示屏；

--所述供电模块，用于给多屏联动控制系统和双面P8全彩显示屏提供电能。

优选的，所述多屏联动控制系统包括工控机、光纤收发设备和交换机；

其中，

--所述工控机，控制和编辑所述双面P8全彩显示屏的播放内容，并将播放内容传输给交换机；

--所述交换机，将接收到的播放内容传输给光纤收发设备；

--所述光纤收发设备，将播放内容通过光纤传输给所述双面P8全彩显示屏。

优选的，所述智能上电系统和多屏联动控制系统均设置在设备间，通过多屏联动控制系统实现了远程控制播放内容的目的，而且播放内容可以调整编辑，LED灯光亦可设置成不同的场景效果；智能上电系统的应用不仅可以每天定时自动启动关闭双面P8全彩显示屏，无需人工操作，而且可以根据季节因素和人文等其他因素调整设置双面P8全彩显示屏开设的时长，以及开设时间等，如在旅游旺季可以延长双面P8全彩显示屏播放的时长，在夏季可以推迟LED灯光场景的播放时间等，由此更增加了智能性、灵活性和实用性。

优选的，所述防雷装置为避雷针。

优选的，所述设备箱体基座的顶端设置有散热系统和线缆，有效避免了安全隐患。

与现有技术相比，本实用新型具有如下的有益效果：

(1)本实用新型所涉及的新型户外LED显示屏雕塑装置，设计原理为：双面P8显示屏与单向透视玻璃组合安装，形成了360度可视视觉效果，白天可作为公共艺术雕塑装置，夜间又可作为灯光装置，同时增设智能设备、控制软件等设备可通过编辑随时调整节目内容，丰富了播放内容，且能远程控制雕塑装置LED灯光场景效果的变换，为公共空间添加了绚丽的夜间灯光场景元素；

(2)本实用新型所涉及的新型户外LED显示屏雕塑装置，其结构简单、设计巧妙、效果显著；

(3)本实用新型所涉及的新型户外LED显示屏雕塑装置，应用范围广，适用于各种商业广场及公园等公共场所；

(4)本实用新型所涉及的新型户外LED显示屏雕塑装置，利用钢结构骨架设计成立面水晶体，并通过节目内容的三维效果定制，使得传统显示屏的二维视角转换为更为炫酷的三维视角，增强其3D立体感和空间感；

(5)本实用新型所涉及的新型户外LED显示屏雕塑装置，结构牢靠，安装方便，且能有效避免安全隐患；

(6)本实用新型所涉及的新型户外LED显示屏雕塑装置，智能化控制，播放内容和LED灯光场景效果可编辑更改，具有极强的智能性、灵活性和实用性；

(7)本实用新型所涉及的新型户外LED显示屏雕塑装置，制造工艺简单，成本低，适合大范围推广。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

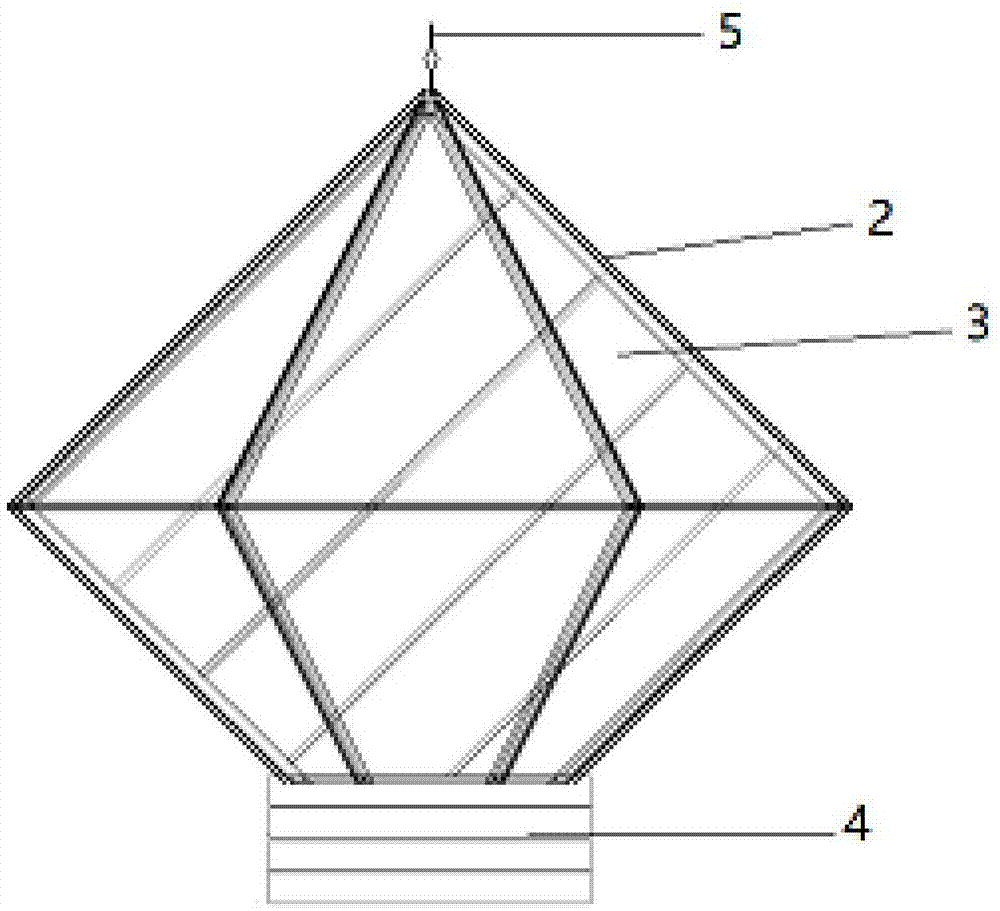

图1为新型户外LED显示屏雕塑装置的立体结构示意图；

图2为新型户外LED显示屏雕塑装置的内部结构剖视俯视图；

图3为新型户外LED显示屏雕塑装置的内部结构剖视正视图；

图1、2和3中：1为双面P8全彩显示屏、2为单向透视玻璃、3为雕塑装置骨架、4为设备箱体基座，5为避雷装置。

具体实施方式

下面结合具体实施例对本实用新型进行详细说明。以下实施例将有助于本领域的技术人员进一步理解本实用新型，但不以任何形式限制本实用新型。应当指出的是，对本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进。这些都属于本实用新型的保护范围。

实施例

本实用新型公开了一种新型户外LED显示屏雕塑装置，其结构详见附图1、2和3所示：包括双面P8全彩显示屏1、单向透视玻璃2、雕塑装置骨架3、设备箱体基座4、智能上电系统、多屏联动控制系统和防雷装置5；所述雕塑装置骨架3固定设置在设备箱体基座4上；所述单向透视玻璃2设置在雕塑装置骨架3的面壁上；所述双面P8全彩显示屏1设置在雕塑装置骨架3内部；智能上电系统和多屏联动控制系统控制双面P8全彩显示屏1的播放；所述防雷装置5设置在所述雕塑装置骨架3的顶端，即可作为防雷装置使用，又为雕塑增添了美感；所述的双面P8全彩显示屏1与单向透视玻璃2的组合，利用钢结构骨架设计成立面水晶体，并通过节目内容的三维效果定制，使得传统显示屏的二维视角转换为更为炫酷的三维视角，增强其3D立体感和空间感。

进一步的，所述雕塑装置骨架3上端部由不锈钢方管组成的六棱锥结构构成，下端部由不锈钢方管组成的六棱台结构构成，所述六棱锥的正六边形底面和六棱台的正六边形顶面重合设置，设计新颖，结构简单，外形美观。

更进一步的，所述不锈钢方管内侧壁上均设有凹槽，不锈钢方管间可通过焊接、铆接或螺丝等方式固定连接。

进一步的，所述单向透视玻璃2包括三角形结构和梯形结构，依次安装在所述雕塑装置骨架3上端部正六棱锥结构的凹槽中和下端部正六棱台结构的凹槽中，其安装简单方便，牢固可靠；玻璃板块封装后，还会经过打胶防水处理，以及雕塑外表面装饰修饰等程序，使得雕塑装置更为美观，实用性更强。

进一步的，所述双面P8全彩显示屏1由多个显示屏拼接而成，每个显示屏设置在由镀锌方管组成的框架中；所述框架通过固定螺丝固定拼接在两个框架龙骨中，所述框架龙骨设置在雕塑装置骨架3的中央位置，两个框架龙骨上的显示屏背靠背设置，从而构成双面显示播放效果，实现360度观看显示屏上播放节目的目的，播放内容时，每面显示屏播放的内容不同，所有的显示屏联合呈现完整的播放内容，且两面的显示屏可以设置成播放不同的内容。

进一步的，所述智能上电系统包括时针模块、开关模块和供电模块；

其中，

--所述时针模块，用于设置调节双面P8全彩显示屏1开设的时长；

--所述开关模块，用于自动控制启动关闭双面P8全彩显示屏1；

--所述供电模块，用于给多屏联动控制系统和双面P8全彩显示屏1提供电能。

进一步的，所述多屏联动控制系统包括工控机、光纤收发设备和交换机；

其中，

--所述工控机，控制和编辑所述双面P8全彩显示屏1的播放内容，并将播放内容传输给交换机；

--所述交换机，将接收到的播放内容传输给光纤收发设备；

--所述光纤收发设备，将播放内容通过光纤传输给所述双面P8全彩显示屏1。

进一步的，所述智能上电系统和多屏联动控制系统均设置在设备间，通过多屏联动控制系统实现了远程控制播放内容的目的，而且播放内容可以调整编辑，LED灯光亦可设置成不同的场景效果；智能上电系统的应用不仅可以每天定时自动启动关闭双面P8全彩显示屏1，无需人工操作，而且可以根据季节因素和人文等其他因素调整设置双面P8全彩显示屏1开设的时长，以及开设时间等，如在旅游旺季可以延长双面P8全彩显示屏1播放的时长，在夏季可以推迟LED灯光场景的播放时间等，由此更增加了智能性、灵活性和实用性。

进一步的，所述防雷装置5为避雷针。

进一步的，所述设备箱体基座4的顶端设置有散热系统和线缆，有效避免了安全隐患。

本实施例具有如下的有益效果：

(1)双面P8显示屏与单向透视玻璃组合安装，形成了360度可视视觉效果，白天可作为公共艺术雕塑装置，夜间又可作为灯光装置，同时增设智能设备、控制软件等设备可通过编辑随时调整节目内容，丰富了播放内容，且能远程控制雕塑装置LED灯光场景效果的变换，为公共空间添加了绚丽的夜间灯光场景元素；

(2)其结构简单、设计巧妙、效果显著；

(3)应用范围广，适用于各种商业广场及公园等公共场所；

(4)利用钢结构骨架设计成立面水晶体，并通过节目内容的三维效果定制，使得传统显示屏的二维视角转换为更为炫酷的三维视角，增强其3D立体感和空间感；

(5)结构牢靠，安装方便，且能有效避免安全隐患；

(6)智能化控制，播放内容和LED灯光场景效果可编辑更改，具有极强的智能性、灵活性和实用性；

(7)制造工艺简单，成本低，适合大范围推广。

以上对本实用新型的具体实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，本领域技术人员可以在权利要求的范围内做出各种变形或修改，这并不影响本实用新型的实质内容。
