一种眼镜装饰结合结构的制作方法

本实用新型涉及一种眼镜，更具体地说，涉及一种眼镜装饰结合结构。

背景技术：

眼镜是为了视力低下的人矫正视力，或从很强的紫外线、灰尘、风等外部因素保护眼镜而戴在眼镜的具备眼镜片的物品总称。一般的眼镜会矫正视力，从外部因素保护眼镜从而具备一双眼镜片、固定眼镜片的RIM、连接RIM和RIM之间的BRIDGE、与BRIDGE和RIM成为一体使眼镜置在鼻子上的鼻垫、可以挂在耳朵上的腿、连接腿和RIM的END PIECE、设置在腿中间能使腿折叠的铰链而构成。除了眼镜片的其他部分成为‘眼镜框’，也以单一产品销售。

眼镜随着设计可左右佩戴者的印象，因此对产品来讲设计是很重要的要素，不仅如此最近眼镜并不单纯只是矫正视力的手段，而且还使用为表现佩戴者风采的一个时装用品，这样一来设计的重要性更为加强，现也持续开发、制造、销售多种多样设计的眼镜产品。通常眼镜的设计随着眼镜片的颜色或眼镜框的设计而有所不同，但是对表现多种眼镜片颜色是有限度的，所以主要是改变眼镜框的设计而生产产品的。

塑料素材的眼镜框是变更整个形象及RIM、眼镜腿的厚度等来开发多种设计的，而金素材的眼镜框为了提升秀丽的高级感会在眼镜腿附着贵金属或高级的设计装饰。在金素材附着装饰的延续下来的技术是利用焊接来把装饰熔接在眼镜腿的。就是说，从前构成金属材眼镜框的RIM、眼镜腿、装饰分别以金属材制造后，如图8一样把装饰(20)以焊接方式附着并一体化以后，最后把整个眼镜框一起镀金或涂色的方式制造了眼镜框。

如以上的延续下来的眼镜框制造方式是把装饰坚固地附着在RIM或者眼镜腿的，相反通过焊接把装饰熔接在RIM或者眼镜腿的过程当中因高温RIM或者眼镜腿的外形频频发生受损伤的现象，不仅如此因为小的装饰得精密地附着在RIM或者眼镜腿所以是以具备相当好的技术人员手工制造产品的，因此因技术者的手工费等的问题制造原价会很高。并且，在眼镜框的RIM或者眼镜腿已焊接的方式熔接装饰的话，虽然已专业技术人员进行熔接但是以热量溶解相互附着，不能使熔接部分干净利索，还得必须对熔接部进行像研磨一样的最后工作，因此生产性也大幅度下跌。

为了解决现有的问题，关于更简便地在眼镜腿附着眼镜装饰结合的技术也曾提案过，适用关于现有技术的眼镜装饰结合方法的代表性例子与添加图面图9一起看的话如以下。韩国 登记实用新发明公报第20-1407777号(2006.02.03)揭示了有把眼镜腿和眼镜框连接的连接口(A)，连接口(A)的外侧面贵金属(1)不会脱离，贵金属(1)安定时在内部能让贵金属(1)移动，一边形成一个以上的安定孔(2)一边还会在安定孔(2)的一侧形成以外压能曲折的多数固定体(3)为特征形成的贵金属安定孔的眼镜腿连接口。工作人把固定体(3)弯曲后固定了插入在安定孔(2)内部的贵金属(1)，能固定的贵金属(1)有立方、钻石、红宝石、金、银等多种，但是在安定孔(2)内部可固定能插入的贵金属(1)很小，所以对于结合多种装饰结合来说是有困难的；另使用者用手弯曲并固定在安定孔(2)内部形成的固定体(3)，因固定体(3)的弯曲状态不会一直维持一定的形态，所以要维持产品设计的均匀性是有困难的，且在弯曲固定体(3)的过程中如果工作人因经验不足或失误把固定体(3)或贵金属(1)弄损的话还会发生频频的产品不良现象；同时眼镜腿连接口(A)是以使用者的力气而弯曲固定体(3)的过程当中的，为了能防止固定体(3)本身的损伤同时弯曲加工后得维持那形态，因此很难适用于塑料素材的眼镜框，只能限定性地适用于金属材的眼镜框。

技术实现要素：

1.实用新型要解决的技术问题

本实用新型的目的在于上述的不足，提供了一种眼镜装饰结合结构，采用本实用新型的技术方案，能迅速简便地拆贴眼镜腿上的装饰，提高了眼镜的生产速度，降低了眼镜的生产成本，使用者还能通过将多种装饰简单地交替使用实现一个眼镜框表现为多种设计的目的。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的一种眼镜装饰结合结构，包括眼镜腿和与上述眼镜腿拆贴结合的装饰，所述的眼镜腿上至少形成一个以上具备相互连接的狭缝和固定孔的拆贴部；所述的装饰的结合部紧贴于眼镜腿外面且结合于上述拆贴部的固定孔内，该装饰结合部个数与上述拆贴部个数相对应。

更进一步地，所述的眼镜腿上形成有两个拆贴部，分别为第一拆贴部和第二拆贴部；所述的第一拆贴部是由从眼镜腿上面延长形成的狭缝、通过与狭缝连接形成的固定插入狭缝内装饰结合部的固定孔和防止插入上述固定孔的装饰结合部任意脱落的弹构成；所述的第二拆贴部是将比装饰结合部最大外径部更大的投入长孔和与装饰结合部最小外径部相同内径的固定长孔相互连接后在眼镜腿中间穿孔形成的。

更进一步地，所述的装饰的结合部是由插入在固定孔内的结合棒和在结合棒端部一体形成有为防止插入在固定孔内结合棒脱离的卡部构成的，所述的卡部的外径比固定孔的内径大。

更进一步地，所述的装饰上形成有两个结合部，分别为第一结合部和第二结合部；所述 的第一结合部是由能插入第一拆贴部的固定孔或者第二拆贴部的固定长孔的结合棒和在结合棒端部一体形成有为防止结合棒脱离的卡部构成的，所述的卡部的外径比固定孔或固定长孔的内径大；所述的第二结合部是使眼镜腿插入而形成的螺旋形结构。

3.有益效果

采用本实用新型提供的技术方案，与已有的公知技术相比，具有如下有益效果：

(1)本实用新型的一种眼镜装饰结合结构，其不需要专业人员也能迅速简便地拆贴装饰与眼镜腿，大大提高了生产速度，降低了生产成本；

(2)本实用新型的一种眼镜装饰结合结构，其根据使用者的需要，制作多种模样、形态及颜色的装饰，使用者通过将多种装饰简单地交替使用实现一个眼镜框表现为多种设计的目的。

附图说明

图1为本实用新型的一种眼镜装饰结合结构实施例1的眼镜腿和装饰的结合状态斜视图；

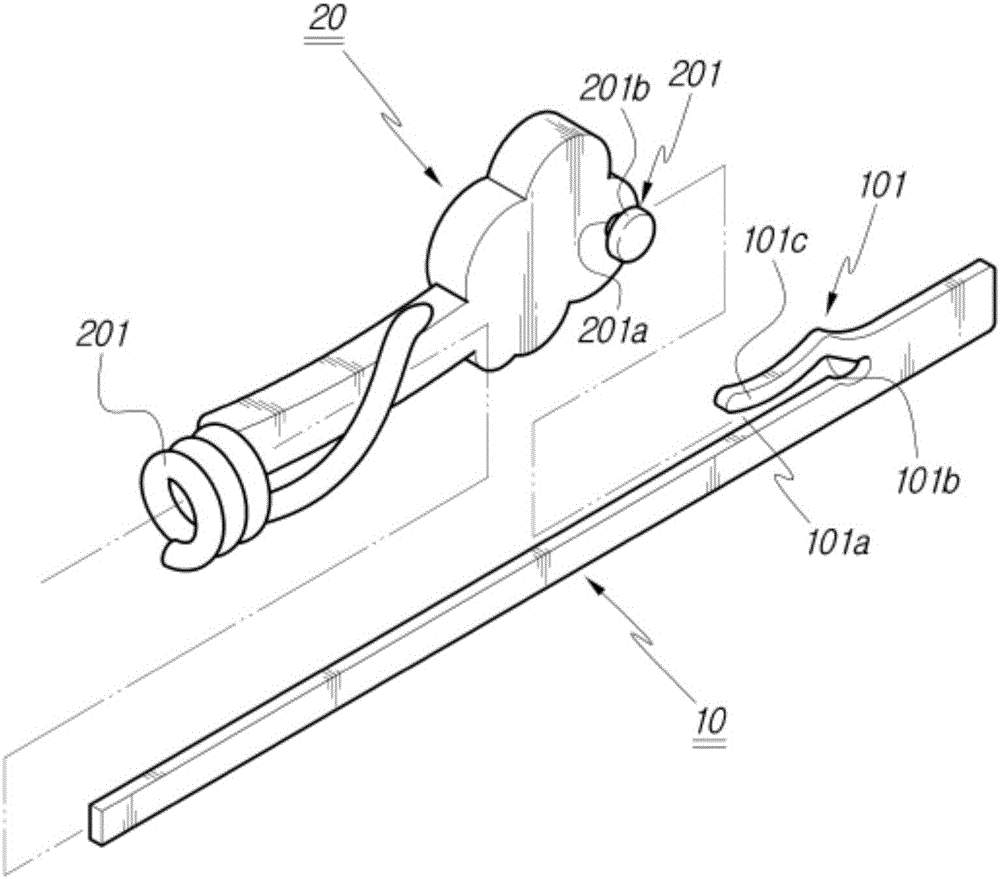

图2为本实用新型的一种眼镜装饰结合结构实施例1的眼镜腿和装饰的背面分解状态斜视图；

图3为本实用新型的一种眼镜装饰结合结构实施例1的眼镜腿和装饰的结合状态背面图；

图4为本实用新型的一种眼镜装饰结合结构实施例1的眼镜腿和装饰的结合状态平面图；

图5为本实用新型的一种眼镜装饰结合结构实施例2的眼镜腿和装饰的背面分解状态斜视图；

图6为本实用新型的一种眼镜装饰结合结构实施例2的眼镜腿和装饰的结合状态背面图；

图7为本实用新型的一种眼镜装饰结合结构实施例2的眼镜腿和装饰的结合状态平面图；

图8为现有技术的一种眼镜装饰结合结构中眼镜腿与装饰焊接的示意图；

图9为现有技术的一种眼镜装饰结合结构中连接口固定装饰的示意图。

示意图中的标号说明：10、眼镜腿；101、第一拆贴部；101a、狭缝；101b、固定孔；101c、弹；102、第二拆贴部；102a、投入长孔；102b、固定长孔；20、装饰；201、第一结合部；201a、结合棒；201b、卡部；202、第二结合部；20。

具体实施方式

为进一步了解本实用新型的内容，结合附图和实施例对本实用新型作详细描述。

实施例1

结合图1、图2、图3和图4，本实施例的一种眼镜装饰结合结构，包括眼镜腿10和与上述眼镜腿10拆贴结合的装饰20，眼镜腿10上至少形成一个以上具备相互连接的狭缝101a和固定孔101b的拆贴部；装饰20的结合部紧贴于眼镜腿10外面且结合于上述拆贴部的固定 孔101b内，该装饰20结合部个数与上述拆贴部个数相对应；眼镜腿10和装饰20的制作材料种类没有被限制，眼镜腿10和装饰20可以是同一种材料制成，也可以采用不同的材料制成，当眼镜腿10和装饰20均采用塑料制成时，不仅能采用注塑机大量生产，还能使装饰20以多种形象、模样和色彩呈现；当眼镜腿10和装饰20均采用金属材料制成时，眼镜腿10可以采用压力机大量生产，装饰20可以采用铸造的方式大量生产，眼镜腿10与装饰20通过可拆贴的方式结合，可以最小化焊接工作，不仅能提高产品的生产速度，还能减少制造原价；

具体到本实施例中眼镜腿10上形成有第一拆贴部101，第一拆贴部101是由从眼镜腿10上面延长形成的狭缝101a、通过与狭缝101a连接形成的固定插入狭缝101a内装饰20结合部的固定孔101b和防止插入上述固定孔101b的装饰20结合部任意脱落的弹101c构成；其中为了使装饰20的第一结合部201投入眼镜腿10上的第一拆贴部101容易，在眼镜腿10上形成开放的狭缝101a，而为了使装饰20的第一结合部201投入眼镜腿10上的第一拆贴部101圆满，狭缝101a的底面与眼镜腿10的上表面衔接；为了使装饰20的第一结合部201通过狭缝101a后更好地固定于固定孔101b内，使固定于固定孔101b内的第一结合部201外周面与固定孔101b内轮廓面相匹配；弹101c的结构形状为中间高度比两端高度低的弧形，能够防止插入固定孔101b的装饰20结合部任意脱落，还能对装饰20结合部加压使固定在固定孔101b的装饰20结合部不动摇，固定孔101b位于弹101c的下方；装饰20上形成有两个结合部，分别为第一结合部201和第二结合部202；第一结合部201在装饰20的内面凸出形成的，第一结合部201是由能插入第一拆贴部101的固定孔101b的结合棒202a和在结合棒202a端部一体形成有为防止结合棒202a脱离的卡部202b构成的，卡部202b的外径比固定孔101b的内径大，卡部202b的结构形状为蘑菇形状；第二结合部202是使眼镜腿10插入而形成的螺旋形结构或管型结构，第二结合部202能使眼镜腿10与装饰20的结合状态更为稳固，也能在眼镜腿10与装饰20分离时防止出现因使用者不小心造成装饰20坠落的问题；为了使在第二结合部202内部插入眼镜腿10的过程中眼镜腿10最大限度向外部凸出，且能防止插入第二结合部202的眼镜腿10移动，第二结合部202为螺旋形结构。

装饰20与眼镜腿10连接时，将眼镜腿10插入到第二结合部202内，再将在装饰20内面凸出形成的第一结合部201投入到狭缝101a内并以弹101c固定，然后加力使装饰20继续向着眼镜腿10的前端移动，使得第一结合部201的结合棒202a插入到固定孔101b内并以弹101c加压固定；装饰20与眼镜腿10分离时，只要与装饰20与眼镜腿10连接时相反方向把装饰20推出，即能使装饰20的第一结合部201从固定孔101b脱离并通过狭缝101a拿出。

实施例2

结合图5、图6和图7，本实施例的一种眼镜装饰结合结构的基本结构同实施例1，不同 之处在于：眼镜腿10上形成有两个拆贴部，分别为第一拆贴部101和第二拆贴部102；第一拆贴部101是由从眼镜腿10上面延长形成的狭缝101a、通过与狭缝101a连接形成的固定插入狭缝101a内装饰20结合部的固定孔101b和防止插入上述固定孔101b的装饰20结合部任意脱落的弹101c构成；第二拆贴部102是将比装饰20结合部最大外径部更大的投入长孔102a和与装饰20结合部最小外径部相同内径的固定长孔102b相互连接后在眼镜腿10中间穿孔形成的；装饰20上形成有两个结合部，均为第一结合部201，第一结合部201是由能插入第一拆贴部101的固定孔101b或者第二拆贴部102的固定长孔102b的结合棒202a和在结合棒202a端部一体形成有为防止结合棒202a脱离的卡部202b构成的，卡部202b的外径比固定孔101b或固定长孔102b的内径大。

装饰20与眼镜腿10连接时，将在装饰20内面凸出形成的两个第一结合部201分别投入到第一拆贴部101的狭缝101a内和第二拆贴部102的投入长孔102a内，其中投入到第一拆贴部101的狭缝101a内的第一结合部201以弹101c固定，再加力使装饰20继续向着眼镜腿10的前端移动，使两个第一结合部201的结合棒202a分别插入到第一拆贴部101的固定孔101b内和第二拆贴部102的固定长孔102b内，其中插入到第一拆贴部101固定孔101b内的第一结合部201的结合棒202a以弹101c加压固定；装饰20与眼镜腿10分离时，只要与装饰20与眼镜腿10连接时相反方向把装饰20推出，即能使装饰20的两个第一结合部201分别从固定孔101b和固定长孔102b脱落并分别通过狭缝101a和投入长孔102a拿出。

本实用新型的一种眼镜装饰结合结构，装饰20与眼镜腿10拆装方便，提高了眼镜的生产速度，降低了眼镜的生产成本，使用者还能通过将多种装饰简单地交替使用实现一个眼镜框表现为多种设计的目的。

以上示意性的对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
