一种口腔显微镜架的制作方法与工艺

本实用新型涉及一种口腔显微镜架。



背景技术:

现有的口腔显微镜架结构复杂,不易调整显微镜的角度,使用不方便。

因此,确有必要对现有技术进行改进以解决现有技术之不足。



技术实现要素:

本实用新型是为了解决上述现有技术存在的问题而提供一种口腔显微镜架。

本实用新型所采用的技术方案有:一种口腔显微镜架,包括底座、立杆、线路安装座、显微镜悬挂架、万向轮、螺栓、拉簧、压板和压紧螺钉,所述立杆垂直连接在底座上,线路安装座转动连接在立杆上,显微镜悬挂架通过螺栓铰接在线路安装座上,拉簧设于显微镜悬挂架内且一端与螺栓固定连接,另一端与显微镜悬挂架固定连接,压板设于显微镜悬挂架内且一端套设于螺栓上,另一端套设于压紧螺钉上,压紧螺钉螺纹连接在显微镜悬挂架上并将压板紧抵于显微镜悬挂架上,万向轮固定连接在底座的底端。

进一步地,所述压板包括连接部和压紧部,所述压紧部倾斜连接在连接部上;在连接部上设有铰接孔,在压紧部上设有腰型孔。

进一步地,所述连接部与压紧部之间的倾斜角度为10°~15°。

进一步地,所述压紧螺钉包括光杆部、螺纹部和压片,所述光杆部与螺纹部固定连接,压片套设于螺纹部上。

进一步地,所述显微镜悬挂架的内壁上设有连接销,拉簧的一端固定于该连接销上。

进一步地,所述线路安装座上设有连接凸台,显微镜悬挂架铰接于该连接凸台上。

进一步地,所述底座和立杆之间设有加强板。

进一步地,所述立杆为可伸缩杆,包括子杆、母杆和固定螺钉,所述子杆活动插接在母杆内,固定螺钉螺纹连接在母杆侧壁上,且一端穿过母杆侧壁并抵接在子杆上。

进一步地,所述子杆的顶端固定连接有转轴,该转轴上设有两轴承,所述线路安装座通过该轴承转动连接在子杆的转轴上。

本实用新型具有如下有益效果:

本实用新型结构简单,使用方便,在显微镜悬挂架上设有拉簧,在调节显微镜悬挂架与线路安装座之间的角度时,拉簧起到缓冲作用,从而避免压紧螺钉松开后,显微镜悬挂架由于自身重力而自由下落,防止显微镜悬挂架损坏。

附图说明:

图 1 为本实用新型口腔显微镜架结构图。

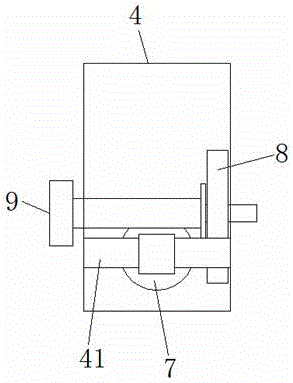

图 2 为本实用新型中拉簧和压板在显微镜悬挂架内的右视图。

图 3 为本实用新型口腔显微镜架中压板的结构图。

图 4 为本实用新型口腔显微镜架中压紧螺钉的结构图。

具体实施方式:

下面结合附图对本实用新型作进一步的说明。

如图1和图2所示,本实用新型一种口腔显微镜架,包括底座1、立杆2、线路安装座3、显微镜悬挂架4、万向轮5、螺栓6、拉簧7、压板8和压紧螺钉9,立杆2固定连接在底座1上且与底座1相垂直,线路安装座3的左端转动连接在立杆2的顶端,右端通过螺栓6与显微镜悬挂架4相铰接。拉簧7和压板8均设于显微镜悬挂架4的内腔中,且拉簧7的左端与螺栓6固定连接,右端与显微镜悬挂架4固定连接;压板8的左端套设于螺栓6上,右端套设于压紧螺钉9上,压紧螺钉9螺纹连接在显微镜悬挂架4上,并将压板8紧抵于显微镜悬挂架4的内壁上,万向轮5固定连接在底座1的底端。

如图3,本实用新型中的压板8包括连接部81和压紧部82,压紧部82倾斜连接在连接部81上。在连接部81上设有铰接孔83,在压紧部82上设有腰型孔84。压板8通过铰接孔83套设于螺栓6上,通过腰型孔84套设于压紧螺钉9上。

压板8中连接部81与压紧部82之间的倾斜角度为10°~15°。

如图4,本实用新型中的压紧螺钉9包括同轴设置的光杆部91和螺纹部92,光杆部91的直径大于螺纹部92的直径,在螺纹部92上套设有压片93。压紧螺钉9的螺纹部92穿过压板8上的腰型孔84并螺纹连接在显微镜悬挂架4上,拧紧压紧螺钉9,压片93将压板8紧抵在显微镜悬挂架4的内壁上。

本实用新型为便于将拉簧7的右端固定于显微镜悬挂架4上,在显微镜悬挂架4的内壁上设有连接销41,拉簧7的右端固定于该连接销41上。

本实用新型为便于将显微镜悬挂架4铰接于线路安装座3上,在线路安装座3上设有连接凸台31,显微镜悬挂架4铰接于该连接凸台31上。

本实用新型中的立杆2为可伸缩杆,包括子杆21、母杆22和固定螺钉23,子杆21活动插接在母杆22内,固定螺钉23螺纹连接在母杆22的侧壁上,且一端穿过母杆22侧壁并抵接在子杆21上。

为便于将线路安装座3转动连接在立杆2上,在子杆21的顶端固定连接有转轴33,在该转轴上设有两轴承32,线路安装座3通过该轴承32转动连接在子杆21的转轴33上。

为增加本实用新型的稳定性,在底座1和立杆2之间设有加强板10。

以上所述仅是本实用新型的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理的前提下还可以作出若干改进,这些改进也应视为本实用新型的保护范围。
