可调整角度及带按摩装置的鼻托的制作方法

本实用新型涉及一种眼镜部件，特别涉及一种可调整角度及带按摩装置的鼻托。

背景技术：

鼻托是眼镜架在鼻梁上起支撑作用的部件，并与眼部皮肤直接接触，目前鼻托主要分为两类，一类为固定型，此种结构鼻托属于塑料制品，其与眼镜框一起塑模成型 ；一类为活动型，此种结构鼻托与眼镜架为活动连接。

由于亚洲人的鼻梁较低，而且亚洲人眼睛比较凸出，不像西方人那样凹陷的 ；而佩戴眼镜时，镜片需要离眼睛有一段距离，因此对于亚洲人来说，鼻托是佩戴眼镜时不可缺少的部分。

人们由于长期佩戴眼镜，特别是近视眼人群，眼部会产生疲劳，这时人们会取下眼镜对眼部进行按摩来缓解眼部疲劳，鼻托的位置正对着眼部的一个重要穴位既睛明穴，经常按摩睛明穴可起到缓解眼部疲劳、减轻黑眼圈等作用，然而人们在用手揉捏睛明穴时，手部产生的细菌很容易进入到眼部，导致眼睛不适，甚至出现发炎等情况，这给生活带来不便。

而且传统的鼻托的角度都是固定的，每个人的脸型不一样，所以在佩戴时，固定的角度会使有的人在佩戴时鼻托与鼻梁不能服帖，对于鼻梁较浅的人来说，有可能眼镜在佩戴时会出现下滑的现象，这同样也会给生活带来许多不便。

技术实现要素：

针对现有技术存在的不足，本实用新型提供了一种可以调节鼻托角度，还可以对眼部的睛明穴进行按摩的可调节角度及带按摩装置的鼻托。

为实现上述目的，本实用新型提供了如下技术方案：一种可调整角度及带按摩装置的鼻托，包括鼻架及连接鼻架的鼻垫，所述的鼻架内设有空腔，空腔内设有促使鼻垫作按摩运动的按摩装置，鼻架与鼻垫之间设有可调节鼻垫角度的调节装置，所述的按摩装置包括有设于空腔内的电源、与电源连接的电机、连接电机的转轮、与转轮抵触连接的联动杆及设于联动杆上的滑块，电源与电机通过电源线，空腔的腔壁上设有弹簧，联动杆与转轮抵触连接的另一端与弹簧抵触连接，所述的鼻架朝向鼻垫的一端上设有与空腔导通的开口，所述的滑块置于开口处且滑块的一端与联动杆连接，另一端与调节装置连接；所述的调节装置包括有与滑块连接的上连接支架、与上连接支架连接的调节块及与调节块连接的下连接支架，所述的上连接支架的一端与滑块连接联动杆一端的另一端卡接连接，另一端与调节块可拆卸连接且调节块可沿上连接支架旋转；所述的调节块与上连接支架连接的另一端与下连接支架固定连接，下连接支架连接调节块一端的另一端与鼻垫可拆卸连接。

采用上述技术方案，在鼻架内设置按摩装置，而按摩装置包括了电源、电机、转轮、联动杆及滑块，当电源开启，电机带动转轮转动时，因空腔设有弹簧，联动杆的一端与弹簧抵触连接，另一端与转轮抵触连接，所以转轮转动时，联动杆作上下运动，而设于联动杆上的滑块也随之作上下运动，而滑块与调节装置连接，调节装置与鼻垫连接，这样就会带动鼻垫作上下运动达到按摩的目的，而调节装置则包括有上连接支架、调节块及下连接支架，调节块可与上连接支架发生旋转，而调节块与通过下连接支架与鼻垫连接，这就样达到了调节的目的，综上所述的，这种结构的鼻托，可对眼部按摩，也可以自由调节其角度，解决了背景技术所述的难题。

本实用新型进一步设置为：所述的调节块包括有第一调节块及与第一调节块可拆卸连接的第二调节块，所述的第一调节块朝向第二调节块的一端上设有第一卡槽，第二调节块朝向第一调节块的一端上设有转动轴，转动轴上设有与第一卡槽适配的第一卡块，所述的转动轴及第一卡块置于第一卡槽内且转动轴可在第一卡槽内旋转。

采用上述技术方案，这里第二调节块可以配合第一调节块旋转，达到调节的目的，综合权1里面，可以作为辅助调节，使鼻垫调节到理想的角度。

本实用新型更进一步设置为：所述的滑块连接联动杆一端的另一端上设有卡槽，上连接支架上设有与卡槽适配的卡块。

采用上述技术方案，卡接连接的方式较为方便，而且如果鼻垫发生损坏还可以更换。

本实用新型更进一步设置为：所述的第一调节块朝向上连接支架的一端上设有第一转动轴及第二卡块，所述的上连接支架连接调节块的一端上设有与第二卡块适配的第二卡槽，第一转动轴可置于第二卡槽内并在第二卡槽内旋转。

采用上述技术方案，第一调节块可与连接支架发生旋转，这样就可以使调节块发生旋转调节角度，从而使鼻垫可以调节，综合第二调节块配合第一调节块旋转，达到了双重调节的目的，使鼻垫能更好的调节到人们自已想要的角度。

本实用新型更进一步设置为：所述的转轮为椭圆形。

采用上述技术方案，椭圆形的转轮会使联动杆上下运动的幅度更大，这样按摩的效果就会更好。

本实用新型新型更进一步设置为：所述的转动轴及第一转动轴的表面设有多个锯齿状凸块，第一卡槽及第二卡槽内设有与凸块适配的凹槽。

采用上述技术方案，凸块与凹槽的设置是为了使转动轴及第一转动轴在旋转时具有限位的作用。

下面结合附图对本实用新型作进一步描述。

附图说明

图1为本实用新型实施例的整体示意图；

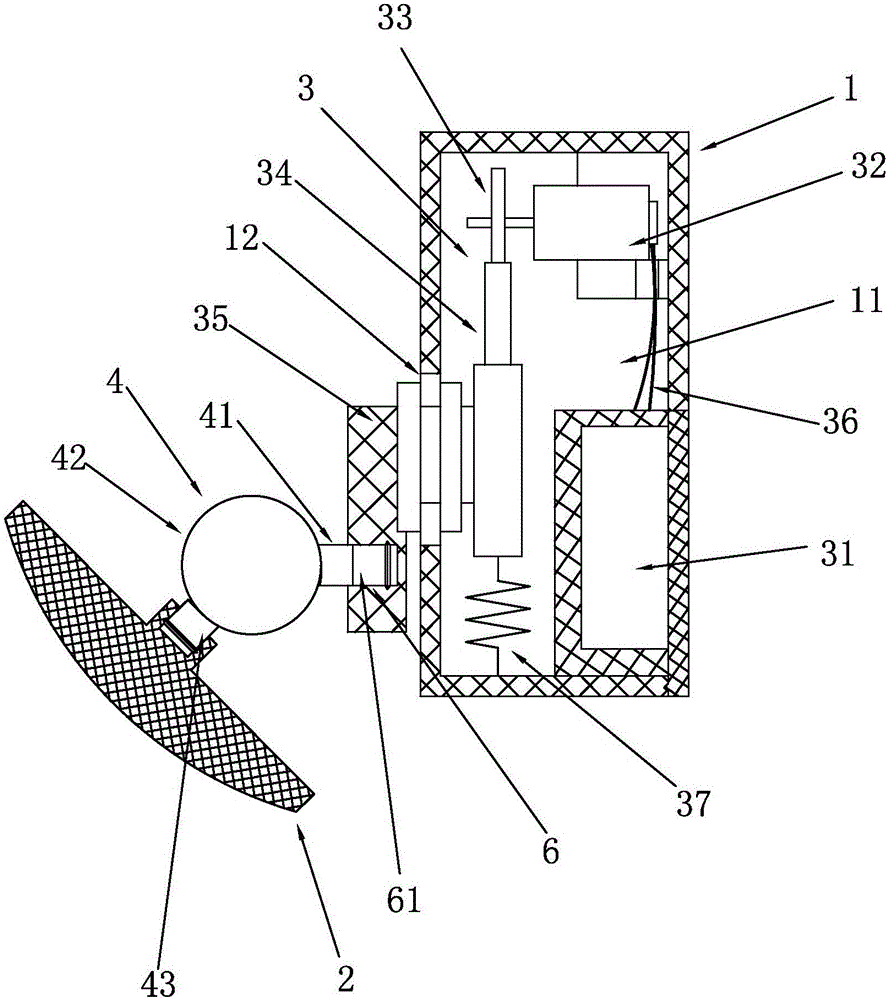

图2为本实用新型实施例的剖面整体结构示意图；

图3为本实用新型实施例按摩装置的剖面结构示意图；

图4为本实用新型实施例调节装置的剖面结构示意图；

图5为本实用新型实施例调节装置的剖面分解示意图；

图6为本实用新型实施例的局部示意图。

具体实施方式

如图1-图6所示的一种可调整角度及带按摩装置的鼻托，包括鼻架1及连接鼻架1的鼻垫2，所述的鼻架1内设有空腔11，空腔11内设有促使鼻垫2作按摩运动的按摩装置3，鼻架1与鼻垫2之间设有可调节鼻垫2角度的调节装置4，所述的按摩装置3包括有设于空腔11内的电源31、与电源31连接的电机32、连接电机32的转轮33、与转轮33抵触连接的联动杆34及设于联动杆34上的滑块35，电源31与电机32通过电源线36，空腔11的腔壁上设有弹簧37，联动杆34与转轮33抵触连接的另一端与弹簧37抵触连接，所述的鼻架2朝向鼻垫1的一端上设有与空腔11导通的开口12，所述的滑块35置于开口12处且滑块35的一端与联动杆34连接，另一端与调节装置4连接；所述的调节装置4包括有与滑块35连接的上连接支架41、与上连接支架41连接的调节块42及与调节块42连接的下连接支架43，所述的上连接支架41的一端与滑块35连接联动杆34一端的另一端卡接连接，另一端与调节块42可拆卸连接且调节块42可沿上连接支架41旋转；所述的调节块42与上连接支架41连接的另一端与下连接支架43固定连接，下连接支架43连接调节块42一端的另一端与鼻垫2可拆卸连接，在上述方案中，在鼻架1内设置按摩装置3，而按摩装置3包括了电源31、电机32、转轮33、联动杆34及滑块35，当电源31开启，电机32带动转轮33转动时，因空腔11设有弹簧37，联动杆34的一端与弹簧37抵触连接，另一端与转轮33抵触连接，所以转轮33转动时，联动杆34作上下运动，而设于联动杆34上的滑块35也随之作上下运动，而滑块35与调节装置4连接，调节装置4与鼻垫2连接，这样就会带动鼻垫2作上下运动达到按摩的目的，而调节装置4则包括有上连接支架41、调节块42及下连接支架43，调节块42可与上连接支架41发生旋转，而调节块42与通过下连接支架43与鼻垫2连接，这就样达到了调节的目的，综上所述的，这种结构的鼻托，可对眼部按摩，也可以自由调节其角度，解决了背景技术所述的难题。

在本实用新型实施例中，所述的调节块42包括有第一调节块421及与第一调节块421可拆卸连接的第二调节块422，所述的第一调节块421朝向第二调节块422的一端上设有第一卡槽5，第二调节块422朝向第一调节块421的一端上设有转动轴51，转动轴51上设有与第一卡槽5适配的第一卡块52，所述的转动轴51及第一卡块52置于第一卡槽5内且转动轴51可在第一卡槽5内旋转，在上述方案中，这里第二调节块522可以配合第一调节块521旋转，达到调节的目的，综合权1里面，可以作为辅助调节，使鼻垫调节到理想的角度。

在本实用新型实施例中，所述的滑块35连接联动杆34一端的另一端上设有卡槽6，上连接支架41上设有与卡槽6适配的卡块61，在上述方案中，卡接连接的方式较为方便，而且如果鼻垫2发生损坏还可以更换。

在本实用新型实施例中，所述的第一调节块421朝向上连接支架41的一端上设有第一转动轴7及第二卡块71，所述的上连接支架41连接调节块42的一端上设有与第二卡块71适配的第二卡槽72，第一转动轴7可置于第二卡槽72内并在第二卡槽72内旋转，在上述方案中，第一调节块421可与上连接支架41发生旋转，这样就可以使调节块42发生旋转调节角度，从而使鼻垫2可以调节，综合第二调节块422配合第一调节块421旋转，达到了双重调节的目的，使鼻垫2能更好的调节到人们自已想要的角度。

在本实用新型实施例中，所述的转轮33为椭圆形，在上述方案中，椭圆形的转轮33会使联动杆34上下运动的幅度更大，这样按摩的效果就会更好。

在本实用新型实施例中，所述的转动轴51及第一转动轴7的表面设有多个锯齿状凸块8，第一卡槽5及第二卡槽72内设有与凸块8适配的凹槽81，在上述方案中，凸块8与凹槽81的设置是为了使转动轴51及第一转动轴7在旋转时具有限位的作用。
