一种清洗用内窥镜系统的制作方法

本实用新型属于工业内窥镜技术领域，具体涉及一种清洗用内窥镜系统。

背景技术：

内窥镜为搭载有摄像头的软管电子设备，用于将人眼难以直接观测的图像传输至显示屏上，不仅常用于医疗领域，也较多的使用于工业领域，比如设备检修、金属探伤等。

为了对特定区域进行清洗、喷漆等操作，现有一类内窥镜通过设置清洗管道和储液瓶使其能够对特定区域进行喷液，从而达到清洗或涂漆的效果，然而现有的清洗用内窥镜设备存在以下不足：

1、内窥镜本体的附加装置较多，如储液装置，影响操作者对于内窥镜本体的操控，不利于其操控；

2、内窥镜设备产生的清洗液的流量不好控制，压力较低，影响清洗效果，单纯提高液体压力则造成清洗液浪费。

技术实现要素：

针对现有内窥镜清洗设备存在操控性不足，调节性差的问题，本实用新型提供了一种清洗用内窥镜系统。

本实用新型解决上述技术问题所采用的技术方案如下：

提供一种清洗用内窥镜系统，包括手持内窥镜以及控制台，所述控制台设置有气泵、进气管路、储液瓶、进液管路、三通连接件和气液管路，所述三通连接件分别连接所述进气管路、进液管路和气液管路；所述进气管路远离所述三通连接件的一端连接所述气泵；所述进液管路远离所述三通连接件的一端连接所述储液瓶，所述进液管路上设置有进液泵；

所述手持内窥镜上设置有摄像头和清洁喷头，所述手持内窥镜与所述气液管路通过设置导液软管相互连通，所述清洁喷头与导液软管连通。

进一步的，所述控制台中还设置有充气管路，所述充气管路的一端与所述进气管路连通，另一端位于所述控制台的外部并连接有充气接头。

进一步的，所述控制台还设置有用于控制所述进液泵的进液泵开关、用于控制所述气泵的气泵开关、以及用于监测气泵气压的压力表。

进一步的，所述充气管路上设置有充气阀门，所述进气管路上设置有进气阀门，所述进液管路上设置有进液阀门，所述气液管路上设置有气液阀门，所述控制台上相应设置有用于控制所述充气阀门、进气阀门和进液阀门开启和关闭的充气阀门开关、进气阀门开关和进液阀门开关。

进一步的，所述控制台中还设置有用于供能的电池组和电源控制模组以及用于控制所述电源控制模组的电源开关，所述电池组与电源控制模组电连接，所述电源控制模组设置有电源线，所述电源线一端连接所述电源控制模组，另一端延伸至所述控制台外部且连接有电源插头。

进一步的，所述手持内窥镜通过设置供电线与所述控制台电连接，所述供电线的一端与手持内窥镜连接，另一端与所述电源控制模组可拆卸连接。

进一步的，所述手持内窥镜包括蛇管、手持端和接收端；

所述蛇管具有头端和尾端，所述摄像头和清洁喷头设置于蛇管的头端，所述蛇管内部设置有用于输入液体的液体管和用于信号交换的信号传输线，所述信号传输线与所述摄像头电性连接，所述液体管一端与清洁喷头连通，另一端与所述导液软管连通；

所述蛇管的尾端通过其内部的液体管和信号传输线与所述手持端连接；所述手持端与接收端有线或无线通讯。

进一步的，所述气液管路上设置有气液阀门，所述手持端上设置有气液阀门开关，通过气液阀门开关控制所述气液阀门的开启和关闭。

进一步的，所述摄像头的外周设置有多个LED灯，所述LED灯与所述蛇管内部的信号传输线连接，所述手持端上设置有LED控制按钮。

进一步的，所述手持端内设置有分别与摄像头和接收端进行信号交换的通讯模块，所述通讯模块包括有线通讯模块和无线通讯模块；所述手持端上设置有卡接座，所述接收端上设置有卡接槽，所述卡接座与有线通讯模块电连接，所述卡接槽与接收端电连接；

当接收端通过卡接座与手持端的卡接槽连接时，接收端与手持端之间有线通讯；

当接收端与手持端分离时，接收端与手持端之间无线通讯，所述无线通讯模块设置有发射频段切换开关，所述接收端设置有接收频段切换开关。

根据本实用新型提供的清洗用内窥镜系统，将气泵、进气管路、储液瓶、进液管路等通过控制台进行集中整合，从而将手持内窥镜与控制台相分离，减小手持内窥镜的部分质量，通过控制台进行通气和通液等作业的控制，提高内窥镜系统的可操作性；在控制台中，通过进液泵进行一级加压将储液瓶中的清洗液抽入进液管路中，在进液管路的末端接入进气管路，通过进气管路施加高压气体，从而对清洗液进行二级加压，从而使清洗液在高压下呈雾状分散，有利于提高清洗液的清洗效果。

附图说明

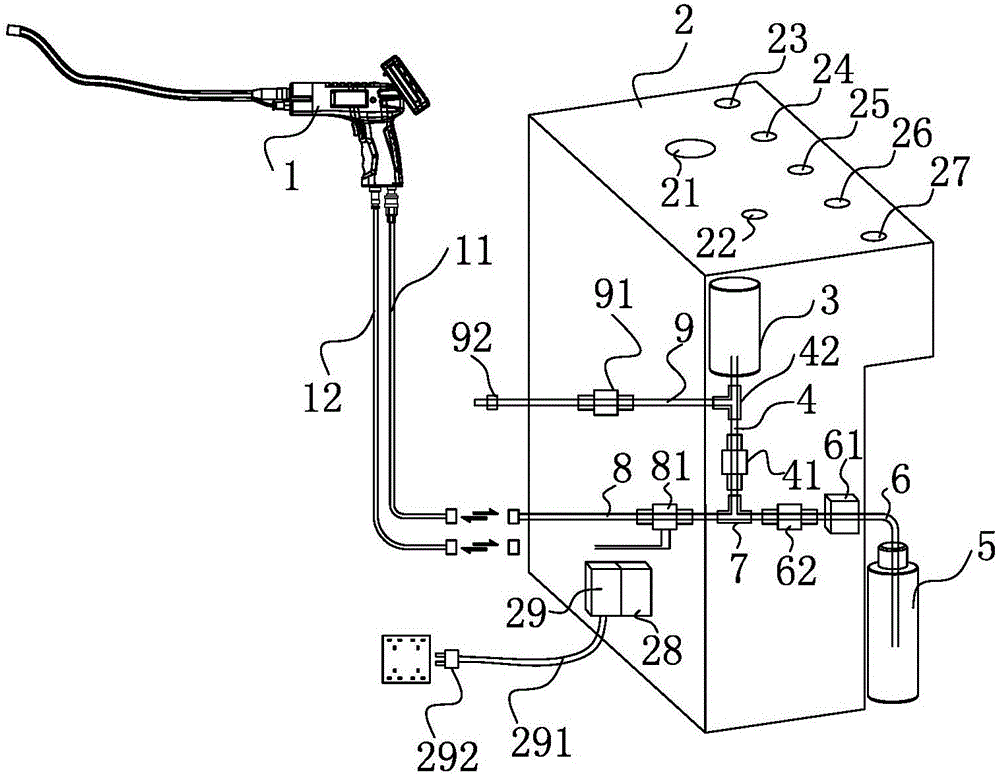

图1是本实用新型一实施例提供的清洗用内窥镜系统的结构示意图；

图2是本实用新型一实施例提供的清洗用内窥镜系统的结构简化图；

图3是本实用新型一实施例提供的清洗用内窥镜系统其手持内窥镜的结构示意图；

图4是本实用新型一实施例提供的清洗用内窥镜系统其蛇管端面示意图；

图5是本实用新型一实施例提供的清洗用内窥镜系统其手持端的结构示意图；

图6是本实用新型一实施例提供的清洗用内窥镜系统其接收端的结构示意图；

图7是本实用新型一实施例提供的清洗用内窥镜系统其接收端的正视图。

说明书附图中的附图标记如下：

1、手持内窥镜；11、导液软管；12、供电线；13、蛇管；131、液体管；132、管道接头；133、信号传输线；134、视频信号接头；135、摄像头；136、LED灯；137、清洁喷头；14、手持端；141、管道连接座；142、视频信号连接座；143、LED控制按钮；144、卡接座；145、发射频段切换开关；146、气液阀门开关；15、接收端；151、卡接槽；152、接收频段切换开关；153、显示屏；154、功能按钮；155、接收端开关按钮；2、控制台；21、压力表；22、电源开关；23、充气阀门开关；24、气泵开关；25、进气阀门开关；26、进液泵开关；27、进液阀门开关；28、电池组；29、电源控制模组；291、电源线；292、电源插头；3、气泵；4、进气管路；41、进气阀门；42、三通管；5、储液瓶；6、进液管路；61、进液泵；62、进液阀门；7、三通连接件；8、气液管路；81、气液阀门；9、充气管路；91、充气阀门；92、充气接头。

具体实施方式

为了使本实用新型所解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参见图1和图2所示，本实施例公开了一种清洗用内窥镜系统，包括手持内窥镜1以及控制台2，所述控制台2设置有气泵3、进气管路4、储液瓶5、进液管路6、三通连接件7和气液管路8，所述三通连接件7分别连接所述进气管路4、进液管路6和气液管路8；所述进气管路4远离所述三通连接件7的一端连接所述气泵3，通过气泵3对空气进行压缩增压，增压后的高压空气经过进气管路4进入三通连接件7；所述进液管路6远离所述三通连接件7的一端连接所述储液瓶5，所述进液管路6上设置有进液泵61，通过进液泵61将储液瓶5中清洗液抽出进行一级加压，加压后的清洗液通过进液管路6进入三通连接件7；高压空气在三通连接件7处对清洗液进行二级加压，同时促使清洗液雾化，使得清洗液能够均匀并带有一定冲击压力地喷射于需要清洗的位置，进而提高清洗液的清洗效果，减少清洗液的使用量。

所述手持内窥镜1上设置有摄像头135和清洁喷头137，所述手持内窥镜1与所述气液管路8通过设置导液软管11相互连接，所述清洁喷头137与导液软管11连通，需要说明的是，所述清洁喷头137与导液软管11的连通可为直接连接或间接连接，其中，间接连接指的是通过设置额外的管道将导液软管11导通至所述清洁喷头137。将手持内窥镜1与控制台2相分离，减小手持内窥镜1的部分质量，通过控制台2进行通气和通液等作业的控制，提高内窥镜系统的可操作性。

在本实施例中所述控制台2中还设置有充气管路9，所述充气管路9的一端与所述进气管路4连通，所述进气管路4上设置有三通管42，所述三通管42分别连接进气管路4的两端以及所述充气管路9，所述充气管路9的另一端位于所述控制台2的外部并连接有充气接头92，通过充气接头92对外接设备进行充气，如轮胎、篮球、游泳圈等；另一方面，通过设置充气管路9可在必要的时候分流进气管路4的气体压力，实现对清洗液二级加压的压力控制，也可通过外部气体管连接充气接头92对进气管路4进行供气。

在本实施例中，所述控制台2为箱体结构，所述气泵3、进气管路4、进液管路6、三通连接件7和气液管路8位于所述控制台2的内部，所述储液瓶5位于所述控制台2的外部，便于储液瓶5进行更换，所述储液瓶5中可存储清洗液、漆料或消毒剂等功能液体。

所述控制台2上设置有用于控制所述进液泵61的进液泵开关26、用于控制所述气泵3的气泵开关24、以及用于监测气泵3气压的压力表21，所述气泵开关24和压力表21设置于所述控制台2的顶面。

所述充气管路9上设置有充气阀门91，所述进气管路4上设置有进气阀门41，所述进液管路6上设置有进液阀门62，所述控制台2上相应设置有用于控制所述充气阀门91、进气阀门41、进液阀门62和气液阀门81开启和关闭的充气阀门开关23、进气阀门开关25和进液阀门开关27，所述充气阀门开关23、进气阀门开关25和进液阀门开关27设置于所述控制台2的顶面。

所述控制台2中还设置有用于供能的电池组28和电源控制模组29以及用于控制所述电源控制模组29的电源开关22，所述电池组28与电源控制模组29电连接，所述电源控制模组29设置有电源线291，所述电源线291一端连接所述电源控制模组29，另一端延伸至所述控制台2外部且连接有电源插头292，通过电源插头292与外部的电源插座连接给所述控制台2供电，以驱动控制台2中的气泵3、进液泵61以及各类阀门进行工作，所述充气阀门91、进气阀门41、进液阀门62和气液阀门81优选为电磁阀。

所述手持内窥镜1通过设置供电线12与所述控制台2电连接，具体的，所述供电线12的一端与手持内窥镜1连接，另一端与所述电源控制模组29可拆卸连接；所述导液软管11的一端与手持内窥镜1连接，另一端与所述气液管路8可拆卸连接；即所述手持内窥镜1与所述控制台2可拆卸连接。

如图3所示，所述手持内窥镜1包括蛇管13、手持端14和接收端15；

所述蛇管13具有头端和尾端，如图4所示，所述摄像头135和清洁喷头137设置于蛇管13的头端，所述蛇管13内部设置有用于输入液体的液体管131和用于信号交换的信号传输线133，所述信号传输线133与所述摄像头135电性连接，所述液体管131与清洁喷头137连通；

所述蛇管13的尾端通过其内部的液体管131和信号传输线133与所述手持端14连接；具体的，所述液体管131和信号传输线133的大部分包裹于所述蛇管13中，位于蛇管13尾端的液体管131和信号传输线133分叉延伸出独立的液体管131和信号传输线133与所述手持端14连接；所述手持端14与接收端15有线或无线连接，摄像头135采集蛇管13在其操作空间的视频图像，将视频图像信号通过信号传输线133传输到手持端14，再经由手持端14转码传输至接收端15上，所述接收端15上设置有显示屏153，通过所述显示屏153对视频图像进行显示，从而使操作者能够了解需设备检修位置的图像情况，从而确定是否出现污垢、发生堵塞或漆膜掉落等情况，确定问题后，可通过所述蛇管13头端上的清洁喷头137进行污垢清除、补漆等工作。

所述气液管路8上设置有气液阀门81，所述手持端14上设置有气液阀门开关146，所述气液阀门开关146通过供电线12与所述气液阀门81电连接，通过气液阀门开关146控制所述气液阀门81的开启和关闭。

当进行单独的液体冲洗时，通过通过控制台2上的进液阀门开关27控制所述进液阀门62开启，同时通过进液泵开关26控制所述进液泵61为工作状态，再通过按动气液阀门开关146控制所述气液阀门81开启和关闭，进液泵61抽取储液瓶5中清洗液进行液体清洗作业。

当进行单独的气体冲洗时，通过控制台2上的气泵开关24控制所述气泵3为工作状态，同时通过进气阀门开关25控制进气阀门41开启，再通过按动气液阀门开关146控制所述气液阀门81开启和关闭，气泵3产生高压气体通过清洁喷头137进行气体吹扫。

当进行液体雾化清洗时，通过控制台2上的进液阀门开关27控制所述进液阀门62开启，同时通过进液泵开关26控制所述进液泵61为工作状态，通过控制台2上的气泵开关24控制所述气泵3为工作状态，同时通过进气阀门开关25控制进气阀门41开启，再通过按动气液阀门开关146控制所述气液阀门81开启和关闭，进液泵61抽取储液瓶5中清洗液进行一级加压，气泵3产生高压气体对清洗液进行二级加压，实现气体和液体混合清洗功能。

通过以上设置，均可在进行清洗或吹扫作业之前，提前将进液阀门62、进液泵61、进气阀门41、气泵3的状态设定就绪，在之后的清洗或吹扫作业只需按动气液阀门开关146即可实现清洗液和气体的喷出和关闭，操作方便快捷，有效地提高了该内窥镜系统的可操作性。

所述摄像头135的外周设置有多个LED灯136，所述LED灯136与所述蛇管13内部的信号传输线133连接，所述LED灯136提供光线照射，以满足某些光线较弱的位置的图像采集需求，所述手持端14上设置有LED控制按钮143，通过LED控制按钮143可控制摄像头135位置的LED灯136的开启和关闭。

如图5所示，所述手持端14包括有外部的手持壳体，所述手持端14内设置有分别与摄像头135和接收端15进行信号交换的通讯模块(未图示)，所述通讯模块包括有线通讯模块和无线通讯模块。

如图5～图7所示，所述接收端15和手持端14为可拆卸连接，所述手持端14上设置有卡接座144，所述接收端15上设置有卡接槽151，所述卡接座144与有线通讯模块电连接，所述卡接槽151与接收端15电连接；通过所述卡接槽151和卡接座144可实现接收端15和手持端14的连接，当接收端15通过卡接座144与手持端14的卡接槽151连接时，接收端15与手持端14之间通过电连接实现有线通讯，通过手持端14内的有线通讯模块与接收端15之间进行信息传输，所述接收端15上设置有显示屏153、功能按钮154和接收端开关按钮155。

当接收端15和手持端14分离时，所述接收端15和手持端14之间的通讯方式自动转换为无线通讯，通过手持端14内的无线通讯模块与接收端15之间进行信息传输，本领域技术人员根据需要可采用蓝牙、GPRS、WIFI等通讯方式；无线通讯实现接收端15与手持端14在一定范围内分离，减少了对蛇管13操作的限制，操作者可在任意位置对蛇管13操作环境进行监控；所述无线通讯模块设置有发射频段切换开关145，通过所述发射频段切换开关145改变无线通讯模块发射出的视频信息的信号传输频道，所述接收端15设置有接收频段切换开关152，通过所述接收频段切换开关152改变接收端15进行视频信息接收的信号传输频道；当无线通讯模块与接收端15处于同一信号传输频道时才能进行信号传输，设置多个信号传输频道，当在同一工作环境下有多台内窥镜设备同时进行工作时，可使不同内窥镜设备处于不同的信号传输频道，避免不同内窥镜设备之间的信号干扰。

所述信号传输线133位于蛇管13尾端的端部设置有视频信号接头134；所述液体管131位于蛇管13尾端的端部设置有管道接头132，所述手持端14设置有视频信号连接座142和管道连接座141，所述视频信号连接座142与视频信号接头134电连接；所述管道连接座141与管道接头132连接，为内部导通的机械连接，包括螺纹连接、卡扣连接等。

所述手持端14内部设置有连接管(未图示)，所述连接管分别连接液体管131和导液软管11。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
