一种广角眼镜的制作方法

本实用新型涉及眼镜，具体来说是一种广角眼镜。

背景技术：

人的视角在水平方向不转动眼珠时为120°，但在生活中，尤其是出门时，侧面有时面临的危险不能及时发现，产生意外。

现有技术中的眼镜多种多样，主要作用护目、遮光，提高视力等，能扩大视野范围的广角眼镜不常见。

公开号为CN2257610的实用新型专利公开了一种带反光镜的眼镜，它是在普通眼镜上加装反光镜来提供一种可折光后视的眼镜，其标榜不需转动身体及头部便可通过反光镜看清身后两侧环境，扩大了视野范围。但由于眼镜两边的外廓一般超过人面部不多甚至不超过人面部，因此加装的反光镜意义不大甚至完全不能起到应有的作用。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种广角眼镜，它使人的视角从120°扩大到240°，所采用的技术方案是：

一种广角眼镜，包括镜架，设置在镜架内的透镜，固设在镜架上的鼻托，所述的透镜为平光透镜、凸透镜或凹透镜，其特征在于：在镜架的两侧各设置一个第一副架，第一副架与镜架存在大于90°小于180°的夹角，第一副架的内侧设置第一凹面反射镜片；第一副架还接续第二副架，第二副架镂空或设置平光透镜，第二副架与镜架垂直；第二副架还向外接续第三副架，第三副架与第一副架平行，第三副架外设置与第一凹面反射镜片曲率相同的第二凹面反射镜片。

进一步地，在镜架上、鼻托的上方设置额托，在第二副架的远端设置颊托，在第三副架的自由端设置用于栓设绑带的扣环。

与现有技术相比，本实用新型结构简单，第二凹面反射镜片能反射较大区域内的景物给第一凹面反射镜片，并由于两个凹面反射镜片曲率相同，故而反射到人眼的景物没有变形，且能提供更大角度的视角。

附图说明

图1是本实用新型的正视图。

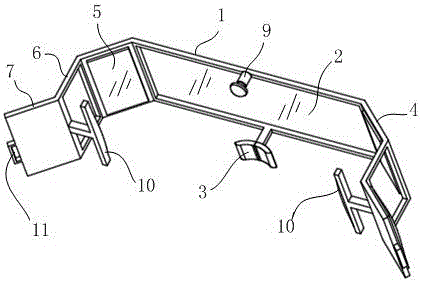

图2是本实用新型的立体图。

图3是本实用新型另一视角的立体图。

具体实施方式

实施例1：参见附图1-3，一种广角眼镜，包括镜架1，设置在镜架1内的透镜2，固设在镜架1上的鼻托3，所述的透镜2为平光透镜，在镜架1的两侧各设置一个第一副架4，第一副架4与镜架1存在135°的夹角a，第一副架4的内侧设置第一凹面反射镜片5；第一副架4还接续第二副架6，第二副架6镂空，第二副架6与镜架1垂直；第二副架6还向外接续第三副架7，第三副架7与第一副架4平行，第三副架7外设置与第一凹面反射镜片5曲率相同的第二凹面反射镜片8。在镜架1上、鼻托3的上方设置额托9，在第二副架6的远端设置颊托10，在第三副架7的自由端设置用于栓设绑带的扣环11。

实施例2：其他与实施例1相同，不同的是：透镜2为凹透镜（近视镜），第二副架6上设置平光透镜。
