眼镜夹片的制作方法

本实用新型涉及眼镜部件领域，特别涉及一种眼镜夹片。

背景技术：

目前，公告号为CN203561801U的中国专利公开了一种眼镜夹片，它包括两镜片本体，镜片本体之间连接有支架，支架上设有夹持装置，夹持装置包括有安装座、动夹脚，安装座上设有卡槽，动夹脚可转动设置在卡槽内，安装座上对应动夹脚位置设有静夹脚，安装座上还设有限位槽，支架可转动设置在限位槽内，动夹脚上设有手柄，动夹脚与手柄联动配合，动夹角上绕设有复位弹簧，复位弹簧两端与手柄抵触，复位弹簧中部弯设有压紧部，压紧部压设在支架上。

这种眼镜夹片虽然通过夹片可以翻转的方式来适应室内室外的使用需要，不需要重复拆卸安装，但支架紧紧依靠与限位槽的嵌合作用，可转动的设置在限位槽内，其不具备轴向上的防窜效果，从而在用手翻折镜片本体时，若手指翻折镜片本体的力度不均，易导致安装座在支架上产生左右窜动，如果镜片本体为防紫外线的墨镜，此时紫外线将从窜动未经过镜片本体直接照射进入到人体眼镜中，从而造成人体眼镜的不适。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种眼镜夹片，具有防止镜片本体在支架上产生轴向窜动的特性。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种眼镜夹片，包括两镜片本体，所述镜片本体之间连接有支架，所述支架上设有夹持组件，所述夹持组件包括安装座、动夹脚以及开设于安装座上的卡槽和限位槽，所述动夹脚可转动的嵌设于卡槽内，所述支架可转动的嵌设于限位槽内，所述安装座上对应动夹脚的位置设有静夹脚，所述动夹脚上联动配合有手持片、绕设有复位弹簧，所述复位弹簧的两端分别抵触于手持片上，所述复位弹簧的中部弯折有压紧端，所述压紧端压设于支架上，还包括两个设于支架上的挡肩，两个所述挡肩分别抵触在安装座两侧的侧壁上。

通过上述技术方案，需要使用眼镜夹片时，通过一只手指抵住安装座，另一只手指按压手持片来翻折动夹脚，复位弹簧被压缩，而产生弹性形变，相应积聚了弹性势能，此时将眼镜框放置在动夹脚和静夹脚之间，松开手持片，复位弹簧复位，积聚的弹性势能得到释放，从而将眼镜框夹持；在室外就可以通过防紫外线的镜片本体安装在眼镜框上，此时进入到室内，通过翻折静夹脚，使得夹持组件在支架上婉转，从而使得镜片本体上翻，暴露出内部的眼镜框以方便观看，在此进入到室外时，翻折镜片本体重新贴合在眼镜框上即可，在不断的翻折过程中，通过挡肩，以防止安装座在支架上产生左右窜动而将镜片本体偏移眼镜框，保证紫外线不会从偏移的地方照射到人们的眼睛中，以避免造成眼睛的不适，从而达到保护眼睛的目的。

优选的，位于所述限位槽内的支架分别设有第一平端面与第二平端面，于静夹脚贴合于镜片本体时，所述压紧端抵触于第一平端面上，于静夹脚脱离于镜片本体翻转后，所述压紧端抵触于第二平端面上。

通过上述技术方案，在静夹脚贴合在镜片本体上时，压紧端将抵触在第一平端面上，来防止镜片本体随意转动；并且在镜片本体翻转后，压紧端将抵触在第二平端面上，来防止镜片本体在翻折位置上随意转动，翻折而下以遮盖眼镜框。

优选的，所述第一平端面与第二平端面的两侧均设置有用于引导压紧端抵触于第一平端面与第二平端面上的引导面。

通过上述技术方案，在支架损坏，重新更换支架后，按压手持片时，压紧端受力将在引导面的作用下，自动滑入到第一平端面或第二平端面上，从而保证了眼镜夹片的实用性。

优选的，所述安装座的前方两侧向后延伸有第一凸块、向上延伸有第二凸块，所述第一凸块和第二凸块呈错位分布，所述第一凸块的前侧开设有第一卡口，所述第二凸块的后侧开设有第二卡口，所述第一卡口和第二卡口形成所述卡槽。

通过上述技术方案，错位分布的第一卡口和第二卡口，在动夹脚弯折后，方便动夹脚重新安装，并且第一卡口和第二卡口对动夹脚径向上的定位更加稳定，按压手持片打开动夹脚与静夹脚时，不会造成动夹脚一半开启，而另一半仍然贴合在静夹脚上的情况。

优选的，所述安装座的后方两侧向上延伸有固定块，两个所述固定块之间的间距小于两个第一凸块之间的间距，所述第一凸块的后侧与固定块的前侧之间形成嵌槽，于所述固定块的前侧开设有第三卡口，所述第三卡口和嵌槽形成所述限位槽。

通过上述技术方案，安装支架时，将支架卡嵌进入到嵌槽中后，通过压紧端压在支架上，完成支架在嵌槽中的固定，并且通过第三卡口的设置，使得支架在第三卡口中转动不会从嵌槽中脱离，固定方式稳固，且支架转动不受限制，更加随意自如与方便；并且需要更换支架时，将支架从第三卡口处脱离，沿着嵌槽向上牵引而出，由于压紧端具有弹性，应力作用下将从支架上脱离，拆卸方便。

优选的，两个所述挡肩均呈圆台状，且两个所述挡肩的大端呈相对设置且分别抵触于安装座的两侧侧壁上，于所述支架嵌设于所述第三卡口内时，所述挡肩的外圆周抵触在第一凸块远离第一卡口的端面上。

通过上述技术方案，在支架位于第三卡口内时，挡肩的外圆周将抵触在第三凸块远离第一卡口的端面上，从而挡肩不仅起到了径向上将支架固定在第三卡口中的目的，并且支架在旋转时，与第三凸块线接触的挡肩，使得支架转动更加顺畅，不会产生凝滞感。

优选的，所述手持片上向后延伸有手持端，两个固定块之间连接有用于与手持端抵接的缓冲段。

通过上述技术方案，手持端的设置，增加了人们对手持片的抓取点，以方便按压翻折手持片，并且通过缓冲段设置，能在一定上阻挡手持端，以避免手持片翻折过度造成复位弹簧的弹性疲劳。

优选的，所述第一凸块位于第一卡口的上方开设有第一引导斜面，所述第二凸块位于第二卡口的上方开设有第二引导斜面，所述第一引导斜面和第二引导斜面的倾斜角度相同。

通过上述技术方案，在动夹脚损坏时，通过倾斜角度相同的第一引导斜面和第二引导斜面，方便动夹脚卡嵌进入到卡槽中。

优选的，所述动夹脚和静夹脚上均套设有缓冲套。

通过上述技术方案，缓冲套可以有效防止动夹脚与静夹脚之间的碰撞磨损，达到保护动夹脚和静夹脚的目的。

优选的，所述动夹脚远离安装座的端部弯设有引导段。

通过上述技术方案，在翻折动夹脚来夹持眼镜框时，引导段的设置，使得眼镜框嵌合进入到动夹脚与静夹脚之间时，眼镜框能贴着引导段慢慢滑入，从而使得眼镜框的夹持过程更加便利。

附图说明

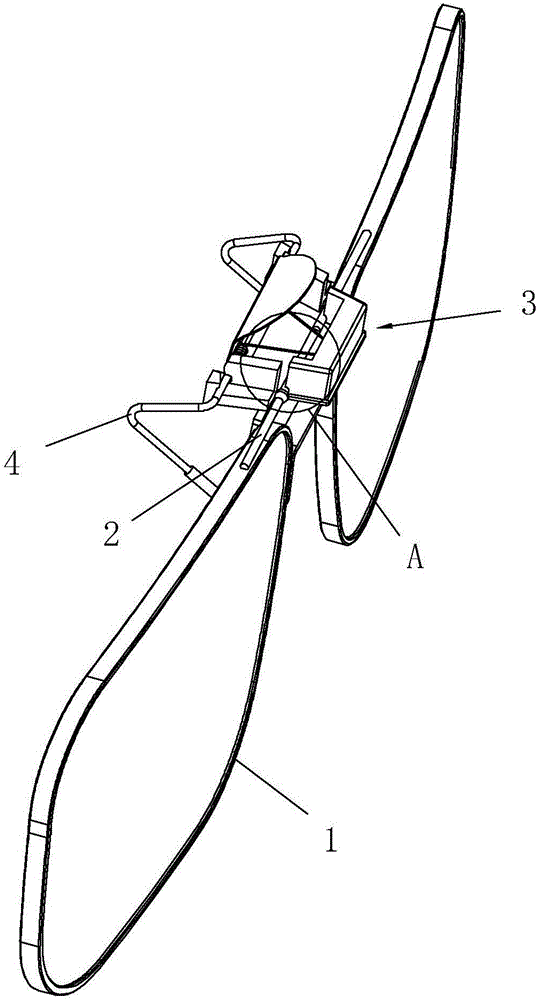

图1为实施例的第一结构示意图，主要展示眼镜夹片的结构；

图2为实施例的第二结构示意图；

图3为图2中A部的放大示意图；

图4为夹持组件的结构示意图；

图5为支架的结构示意图。

附图标记：1、镜片本体；2、支架；3、安装座；4、动夹脚；5、卡槽；501、第一凸块；502、第二凸块；503、第一卡口；504、第二卡口；6、限位槽；601、固定块；602、嵌槽；603、第三卡口；7、静夹脚；8、手持片；9、复位弹簧；10、压紧端；11、挡肩；12、第一平端面；13、第二平端面；14、引导面；15、手持端；16、缓冲段；17、第一引导斜面；18、第二引导斜面；19、缓冲套；20、引导段。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种眼镜夹片：

结合图1和图4所示，包括两镜片本体1，镜片本体1之间连接有支架2，支架2上设有夹持组件，夹持组件包括安装座3、动夹脚4，动夹脚4采用金属材质，安装座3的前方两侧向后延伸有第一凸块501、向上延伸有第二凸块502，第一凸块501和第二凸块502呈一左一右错位分布，第一凸块501的前侧开设有第一卡口503，第二凸块502的后侧开设有第二卡口504，第一卡口503和第二卡口504形成卡槽5。卡槽5设置有一对，两个卡槽5对称分布在安装座3的两侧，动夹脚4依次穿设铰接于第一卡口503和第二卡口504中，动夹脚4嵌设在卡槽5中，并且可在第一卡口503和第二卡口504中自由转动。第一凸块501位于第一卡口503的上方开设有第一引导斜面17，第二凸块502位于第二卡口504的上方开设有第二引导斜面18，第一引导斜面17和第二引导斜面18的倾斜角度相同，从而达到动夹脚4方便卡嵌进入到卡槽5中的目的。

安装座3的后方两侧向上延伸有固定块601，两个固定块601之间的间距小于两个第一凸块501之间的间距，第一凸块501的后侧与固定块601的前侧之间形成嵌槽602，于固定块601的前侧开设有第三卡口603，第三卡口603和嵌槽602形成限位槽6。两块固定块601位于两块第一凸块501之间，且固定块601外侧壁的壁面位于第一凸块501内侧壁的壁面延长面上。支架2可转动的嵌设在限位槽6中。

结合图2、图3和图4所示，两个第一凸块501位于两个第二凸块502之间，于两个第一凸块501之间形成安装空间。安装空间用于安装联动配合在动夹脚4上的手持片8，在手持片8的端部向后延伸有手持端15，其中，在安装空间内的动夹脚4上还绕设有复位弹簧9，复位弹簧9的两端分别抵触在手持片8上，在复位弹簧9的中部弯折设置有压紧端10，压紧端10压在支架2上，使得支架2不会从嵌槽602中脱离。

两个固定块601之间连接有缓冲段16，一只手抵触在安装座3上，另一只手按压手持端15时，手持端15将抵触在缓冲段16上，达到动夹脚4和静夹脚7的最大开合程度。

其中，结合图4和图5所示，位于限位槽6内的支架2分别设有第一平端面12与第二平端面13，第一平端面12和第二平端面13位于支架2的中部位置，在静夹脚7贴合在镜片本体1上时，压紧端10将抵触在第一平端面12上，来防止镜片本体1随意转动；并且在镜片本体1翻转后，压紧端10将抵触在第二平端面13上，来防止镜片本体1在翻折位置上随意转动，翻折而下以遮盖眼镜框。在第一平端面12与第二平端面13的两侧均设置有用于引导压紧端10抵触于第一平端面12与第二平端面13上的引导面14，从而压紧端10在一偏移第一平端面12或第二平端面13，手部一按压手持端15，压紧端10将重新滑入到第一平端面12或第二平端面13上。

参照图3、图4所示，在支架2上设置有两个挡肩11，两个挡肩11均呈圆台状，且两个挡肩11的大端呈相对设置且分别抵触于安装座3两侧的侧壁上，于支架2嵌设于所述第三卡口603内时，挡肩11的外圆周抵触在第一凸块501远离第一卡口503的端面上。

参照图1和图3所示，在安装座3上对应动夹脚4的位置延伸出两个静夹脚7，静夹脚7采用与安装座3相同的塑料材质，动夹脚4的端部弯折设置有引导段20，引导段20与动夹脚4之间连接点将在复位弹簧9的作用下抵触在静夹脚7上，并且在动夹脚4和静夹脚7上均套设有缓冲套19，缓冲套19采用橡胶材质，橡胶优选丁腈橡胶，丁腈橡胶具有优良的弹性良好的触感，不会造成人体的过敏反应。

在两个镜片本体1之间还连接有中粱，中粱设置在支架2的下方，并且通过焊接的方式焊接在镜片本体1上。使得两个镜片本体1的连接更加牢固。

工作过程：

需要使用眼镜夹片时，一只手指抵触在安装座3上，另一只手指按压手持端15，使得动夹脚4和静夹脚7之间开合出一定角度，将眼镜框放置在动夹脚4与静夹脚7之间，松开手指，动夹脚4将在复位弹簧9的作用下夹持住眼镜框；在室外时，通过将眼镜夹片贴合在眼镜框上来预防紫外线等；在室内时，通过握持住镜片本体1的边沿向上翻折，支架2将在限位槽6中转动，从而将镜片本体1从眼镜框上开合出一定角度，使得在室内能看清楚；再次到室外时，将镜片本体1翻折而下贴合在眼镜框上即可，在不断的翻折中，通过挡肩11限制安装座3在支架2上的轴向窜动，以防止镜片本体1在窜动中将眼镜框暴露在外，使得紫外线进入造成眼镜的不适。

以上所述仅是本实用新型的示范性实施方式，而非用于限制本实用新型的保护范围，本实用新型的保护范围由所附的权利要求确定。
