一种可更换镜框的眼镜的制作方法

本实用新型涉及一种眼镜，特别涉及一种可更换镜框的眼镜。

背景技术：

眼镜作为矫正视力的工具或者是装饰品，都已经成为人们生活中不可缺少的生活用品，眼镜一般包括有两镜框、与两镜框两端铰接连接的镜脚及镶嵌于两镜框内的镜片，目前眼镜的镜框与镜脚一般都是固定连接，不可拆卸，如果其中一个部件比如镜框或镜脚出现损坏，那么整付眼镜就要丢弃，造成浪费，而且目前的许多眼镜的脚镜为金属镜脚，镜脚包括有连接镜框一端的连接端及佩戴于人们耳朵部位的尾端，为了增加佩戴舒适性，金属镜脚的尾端套设有脚套，传统的眼镜脚套上开设有脚套孔，通过脚套孔套设于镜脚的尾端，这种设置很容易使脚套脱落，一旦脚套脱落，眼镜就无法佩戴，给人们生活中带来许多不便，针对上述情况，还有待改进。

技术实现要素：

为了克服背景技术的不足，本实用新型提供了一种可以更换镜框或镜脚且脚套不易脱落的可更换镜框的眼镜。

本实用新型所采用的技术方案是：一种可更换镜框的眼镜，包括有两外金属镜脚、与两个金属镜脚铰接连接的一个弧形安装条及与弧形安装条可拆卸连接的镜框，所述的弧形安装条与镜框的顶部弧形一致，所述的弧形安装条朝向镜框的一端上设有一安装条，该安装条与弧形安装条一体成形且安装条与弧形安装条形成一安装槽，所述的镜框的顶部处于安装槽内并与安装条相贴合，所述的镜框的顶部与安装条之间设有若干相互适配的螺纹孔；所述的金属镜脚包括有与弧形安装条连接的连接部及与连接部一体成型的佩戴部，所述的佩戴部与连接部连接的一端为连接端，另一端为顶端，所述的佩戴部上设有脚套，该脚套上设有套孔，脚套通过套孔从顶端套设于佩戴部上，所述的佩戴部的连接端上设有若干限位块，脚套的内壁处于套孔的一端上设有若干与限位块适配的限位槽，所述的脚套包括有第一脚套及第二脚套，所述的脚套设置有套孔的一端为第一脚套，该第一脚套设置套孔一端的另一端设有与套孔导通的第一套孔，所述的第一脚套套设于连接端上，所述的第二脚套内设有第二套孔，所述的第二脚套通过第二套孔套设于顶端上，所述的第二脚套设有第二套孔的一端与第一脚套设置第一套孔的一端抵触，所述的顶端上设有若干第二限位块，第二脚套内壁处于第二套孔处设有与第二限位块适配的第二限位槽。

采用上述技术方案，镜脚与镜框之间通过弧形安装条可拆卸连接，这样设置后，无论是镜脚还是镜框出现损坏，都可将镜框从弧形安装条上取下对其中某一个部件进行更换，结构简单方便，能节约资源，弧形安装条上设置安装条是为了将镜框放置在弧形安装条与安装条形成的安装槽内，这样设置使眼镜整体看起来更为美观，而且弧形安装条与安装条一体成型，这样设置是在生产中更为快速简单，而在本实用新型实施例中，第一脚套套设于连接端上，第二脚套套设于顶端上，第一脚套与连接端之间通过限位块及限位槽限位，这样设置后，第一脚套套上去后，第一脚套就无法从连接端处脱落，而第二脚套与顶端之间通过第二限位块及第二限位槽限位，这样设置后，第二脚套就无法从顶端处脱落。

本实用新型进一步设置为：所述的限位块及第二限位块分别呈尖刺状，所述的限位块及第二限位块呈尖刺的一端朝向镜框的方向，所述的限位槽及第二限位槽分别为与限位块及第二限位块的尖刺部位适配的尖刺槽，所述的限位槽及第二限位槽呈尖刺槽的方向与限位块及第二限位块呈尖刺的方向相反。

采用上述技术方案，当第一脚套及第二脚套套上去后，限位块及第二限位块呈尖刺的一部分刚好卡入到限位槽及第二限位槽呈尖刺槽处，由于他们方向相反，所以限位槽及第二限位槽套在限位块及第二限位块上后，就无法拔出，这样就使整个脚套非常牢固的套设于镜脚的佩戴部上，无论怎么用力脚套都不会脱落，此种结构简单且牢固。

本实用新型更进一步设置为：所述的若干限位块及第二限位块分别与金属镜脚呈同一轴向排列于连接端及顶端。

采用上述技术方案，当多个限位块及第二限位块排列于连接端与顶端上后，相应的限位槽与第二限位槽也与限位块及第二限位块呈相同方向排列于第一脚套及第二脚套的内壁，这样排列后，有助于脚套的牢固，由于脚套一般都是橡胶材质，所以如果最前面的一个限位槽破损，还有后面的限位槽进行限位。

下面结合附图对本实用新型实施例作进一步说明。

附图说明

图1为本实用新型实施例的俯视图；

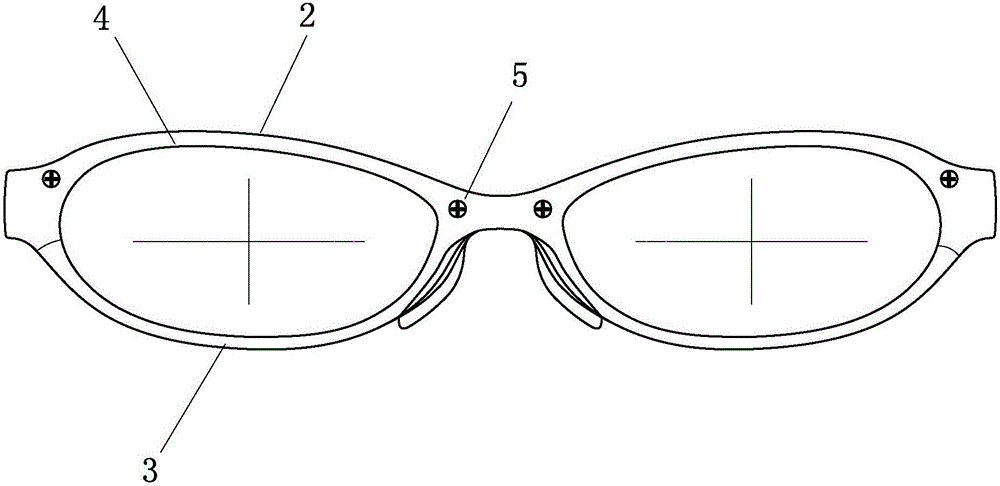

图2为本实用新型实施例的正视图；

图3为本实用新型实施例的局部结构图。

具体实施方式

如图1-图3所示，本实用新型提供一种可更换镜框的眼镜，包括有两外金属镜脚1、与两个金属镜脚1铰接连接的一个弧形安装条2及与弧形安装条2可拆卸连接的镜框3，所述的弧形安装条2与镜框3的顶部弧形一致，所述的弧形安装条2朝向镜框3的一端上设有一安装条4，该安装条4与弧形安装条2一体成形且安装条4与弧形安装条2形成一安装槽41，所述的镜框3的顶部处于安装槽41内并与安装条4相贴合，所述的镜框3的顶部与安装条4之间设有若干相互适配的螺纹孔5；所述的金属镜脚1包括有与弧形安装条2连接的连接部11及与连接部11一体成型的佩戴部12，所述的佩戴部12与连接部11连接的一端为连接端13，另一端为顶端14，所述的佩戴部12上设有脚套6，该脚套6上设有套孔61，脚套6通过套孔61从顶端14套设于佩戴部12上，所述的佩戴部12的连接端13上设有若干限位块7，脚套6的内壁处于套孔61的一端上设有若干与限位块7适配的限位槽71，所述的脚套6包括有第一脚套62及第二脚套63，所述的脚套6设置有套孔61的一端为第一脚套62，该第一脚套62设置套孔61一端的另一端设有与套孔61导通的第一套孔64，所述的第一脚套62套设于连接端13上，所述的第二脚套63内设有第二套孔65，所述的第二脚套63通过第二套孔65套设于顶端14上，所述的第二脚套63设有第二套孔65的一端与第一脚套62设置第一套孔64的一端抵触，所述的顶端14上设有若干第二限位块8，第二脚套63内壁处于第二套孔65处设有与第二限位块8适配的第二限位槽81，在上述方案中，金属镜脚1与镜框3之间通过弧形安装条2可拆卸连接，这样设置后，无论是镜脚还是镜框出现损坏，都可将镜框3从弧形安装条2上取下对其中某一个部件进行更换，结构简单方便，能节约资源，弧形安装条2上设置安装条4是为了将镜框3放置在弧形安装条2与安装条4形成的安装槽41内，这样设置使眼镜整体看起来更为美观，而且弧形安装条2与安装条4一体成型，这样设置是在生产中更为快速简单，而在本实用新型实施例中，第一脚套62套设于连接端13上，第二脚套63套设于顶端14上，第一脚套62与连接端13之间通过限位块7及限位槽71限位，这样设置后，第一脚套62套上去后，第一脚套62就无法从连接端13处脱落，而第二脚套63与顶端14之间通过第二限位块8及第二限位槽81限位，这样设置后，第二脚套63就无法从顶端14处脱落。

在本实用新型实施例中，所述的限位块7及第二限位块8分别呈尖刺状，所述的限位块7及第二限位块8呈尖刺的一端朝向镜框3的方向，所述的限位槽71及第二限位槽81分别为与限位块7及第二限位块8的尖刺部位适配的尖刺槽，所述的限位槽71及第二限位槽81呈尖刺槽的方向与限位块7及第二限位块8呈尖刺的方向相反，在上述方案中，当第一脚套62及第二脚套63套上去后，限位块7及第二限位块8呈尖刺的一部分刚好卡入到限位槽71及第二限位槽81呈尖刺槽处，由于他们方向相反，所以限位槽71及第二限位槽81套在限位块7及第二限位块8上后，就无法拔出，这样就使整个脚套非常牢固的套设于金属镜脚1的佩戴部12上，无论怎么用力脚套都不会脱落，此种结构简单且牢固。

在本实用新型实施例中，所述的若干限位块7及第二限位块8分别与金属镜脚1呈同一轴向排列于连接端13及顶端14，在上述方案中，当多个限位块7及第二限位块8排列于连接端13与顶端14上后，相应的限位槽71与第二限位槽81也与限位块7及第二限位块8呈相同方向排列于第一脚套62及第二脚套63的内壁，这样排列后，有助于脚套的牢固，由于脚套一般都是橡胶材质，所以如果最前面的一个限位槽破损，还有后面的限位槽进行限位。

各位技术人员须知：虽然本实用新型已按照上述具体实施方式做了描述，但是本实用新型的发明思想并不仅限于此发明，任何运用本实用新型思想的改装，都将纳入本专利专利权保护范围内。
