一种眼镜束带定位结构的制作方法

本实用新型涉及眼镜技术领域，尤其是涉及一种眼镜束带定位结构。

背景技术：

现有用在矫正视力或遮挡外界过强光线或作为运动保护眼睛之类的眼镜组体，通常是含括一其间结合入默认功能镜片的眼镜框、及在眼镜框的两旁个别枢设以眼镜脚所构成，以利组成的眼镜组体可方便使用者作为视力的矫正及安全保护。但这种眼镜组体在配戴时在某些情况如外界风力或运动的情况下会配戴不稳定，使用者会另结合以束带来限制眼镜的配戴，将整个眼镜作较稳定的限制，而现有应用在眼镜组体的束带形态相当的多，多数的束带为固定在眼镜组体上，缺少能在需要使用时保持确切迫紧度的方位限制使得眼镜佩戴稳定的同时在不使用时可简易拆下的束带结构。

技术实现要素：

为了克服上述现有问题，本实用新型提供了一种眼镜束带定位结构，该结构通过在眼镜框两旁/或镜脚的预设部位设置槽孔、以配合束带两端结合的扣具在作用一侧延伸的至少一钩部对应切入，实现束带可保持一确切迫紧度的方位限制同时在不使用时只须稍施外力以将扣具前推即可拆下而不会破坏相关构件的目的。

本实用新型的技术方案为：一种眼镜束带定位结构，包括结合入默认功能镜片的眼镜框、与眼镜框两旁枢接的镜脚和束带，所述眼镜框两旁与镜脚枢接的枢接段落分别凹设一预设形态的槽孔，所述槽孔内一侧层面形成一抵制区，所述束带两端结合有扣具，扣具位在作用一侧形成有至少一恒保外顶的弹性钩部，所述弹性钩部切入槽孔内并与抵制区相抵。

所述槽孔位靠枢接段落外侧，所述抵制区形成于槽孔内靠内一侧层面，所述弹性钩部位在扣具靠内一侧。

所述抵制区呈L型，抵制区与所述弹性勾部相抵的位置呈圆角状，便于在欲取下束带时弹性钩部能快速顺畅脱离抵制区。

所述抵制区为由有多个抵制部构成的阶梯式抵制区，束带通过弹性勾部与不同位置的抵制部相抵实现松紧度微调，确保使用者佩戴达到适宜且舒适的松紧度。

一种眼镜束带定位结构，包括结合入默认功能镜片的眼镜框、与眼镜框两旁枢接的镜脚和束带，所述镜脚位在与眼镜框两旁枢接的预设部位形成一截预设形态的槽孔，所述槽孔靠内一侧层面形成一抵制区，所述束带两端结合有扣具，扣具在作用一侧形成有至少一恒保外顶的弹性钩部，所述弹性钩部切入槽孔内并与抵制区相抵。

所述槽孔位靠镜脚预设部位外侧，所述抵制区形成于槽孔内靠内一侧层面，所述弹性钩部位在扣具靠内一侧。

所述抵制区呈L型，抵制区与所述弹性勾部相抵的位置呈圆角状，便于在欲取下束带时弹性钩部能快速顺畅脱离抵制区。

所述抵制区为由有多个抵制部构成的阶梯式抵制区，束带通过弹性勾部与不同位置的抵制部相抵实现松紧度微调，确保使用者佩戴达到适宜且舒适的松紧度。

本实用新型的有益效果为：本实用新型通过在眼镜框两旁枢接段落或镜脚位在与眼镜框两旁枢接的预设部位凹设以槽孔，束带两端扣具作用一侧设置至少一恒保外顶的可引入前述的槽孔的弹性钩部，使得束带和眼镜框或镜脚保持一预设迫紧度的快速衔接，同时在不使用时实现快速拆取，结构简易、操作方便。

附图说明

图1是本实用新型眼镜框其镜脚和束带形式一的构件分解图；

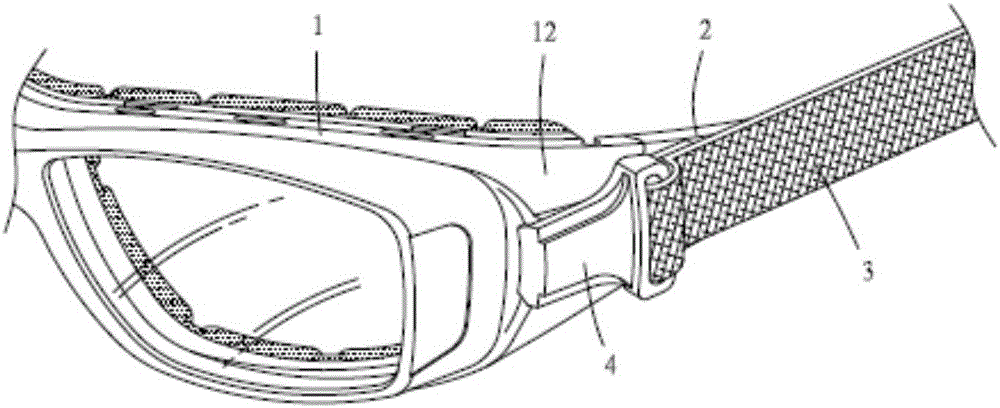

图2是本实用新型眼镜框其镜脚和束带形式一完成扣设的外观图；

图3是本实用新型眼镜框其镜脚和束带形式一完成扣设的部分俯视图；

图4是图3A部位放大截面详图；

图5是本实用新型眼镜框其镜脚和束带形式一在拆取束带的截面详图；

图6是本实用新型眼镜框其镜脚和束带形式二的构件分解图；

图7是本实用新型眼镜框其镜脚和束带形式二完成扣设的部分俯视图；

图8是图7的B部位放大截面详图。

图中，1、眼镜框；11、功能镜片；12、枢接段落；13、槽孔；14、抵制区；2、镜脚；21、槽孔；22、抵制区；3、束带；4、扣具；41、弹性钩部。

具体实施方式

下面结合附图和实施例对本实用新型作进一步阐述。

实施例1

如图1至图5所示，一种眼镜束带定位结构，包括眼镜框1、镜脚2和束带3，眼镜框1结合有默认功能镜片11，眼镜框1两旁设置有枢接段落12，枢接段落12与镜脚2枢接，沿着枢接段落12上凹设一预设形态的槽孔13，该凹设的槽孔13位靠枢接段落外侧，槽孔13内位在靠内一侧层面形成有一抵制区14(如图4所示)；束带两端结合有扣具，扣具4位在作用一侧是延伸出至少一恒保外顶的弹性钩部41，而该钩部41是以位靠扣具4的朝内一侧为实施。

上述的束带和眼镜框的组装实施方式如下：只须将束带3两端的扣具4位在靠内一侧延伸的钩部41沿着眼镜框1两旁枢接段落12凹设的槽孔13对应引入，并使该钩部41在引入槽孔13至极时限可适时抵入相应内部层面的抵制区14，即可将束带3两端的扣具4和眼镜框1枢接段落12保持一确切迫紧度的快速定位；在不使用时仅需将两扣具4沿着相应槽孔13的入口方向外推即可在不破坏相关构件的状态取出，操作简易快速。

作为本是实施例的进一步改进，抵制区呈L型，抵制区与弹性勾部相抵的位置呈圆角状，便于在欲取下束带时弹性钩部能快速顺畅脱离抵制区。

作为本是实施例的进一步改进，抵制区为由有多个L型抵制部构成的阶梯式抵制区，束带通过弹性勾部与不同位置的抵制部相抵实现松紧度微调，确保使用者佩戴达到适宜且舒适的松紧度，L型抵制部与弹性勾部相抵的位置呈圆角状。

实施例2

如图6至图8所示，一种眼镜束带定位结构，包括眼镜框1、镜脚2和束带3，眼镜框1结合有默认功能镜片11，眼镜框1两旁设置有枢接段落12，枢接段落12与镜脚2枢接，镜脚2位在与眼镜框1两旁枢接的预设部位形成一截预设形态的槽孔21，位靠镜脚预设部位外侧，槽孔21内位在靠内一侧层面形成有一抵制区22；束带两端结合有扣具，扣具4位在作用一侧是延伸出至少一恒保外顶的弹性钩部41，而该钩部41是以位靠扣具4的朝内一侧为实施。

本实施例的组装实施方式同实施例1。

以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同替换和改进，均应包含在本实用新型技术方案的保护范围内。
