移动终端观看动漫用全息投影装置的制作方法

本实用新型涉及投影设备领域，尤其是涉及一种移动终端观看动漫用全息投影装置。

背景技术：

全息投影技术是将分别从物体前后左右制作的视频合成为一个视频文件，通过镜面反射原理，将显示在平面显示设备上的合成视频从四个方向展示出来的一种技术，可以让观众看到物体的前后左右等面，给人以全息影像的视觉感受，演示效果比平面的屏幕大大提高。目前全息投影主要用在产品展览、舞台节目等较大型的设备上。

人们常用一些移动终端观看动漫，比如手机和平板电脑，但这些产品只能为人们展示平面的动漫效果，缺少方便在手机或者平板电脑上使用的全息投影装置。

技术实现要素：

本实用新型要解决的问题是提供一种移动终端观看动漫用全息投影装置，方便用户将其安装至不同大小的手机或者平板电脑上观看全息投影的动漫人物。

为解决上述技术问题，本实用新型采用的技术方案是：移动终端观看动漫用全息投影装置，包括固定架和投影膜，投影膜为由4块倒等腰梯形投影膜片围成的倒金字塔型投影膜，投影膜片上贴有全息膜，固定架包括2根或4根固定杆，固定杆为可伸缩杆，每根固定杆的第一端分别与投影膜的底端四边形的一个顶点相连，固定杆关于投影膜的底端四边形的中心对称排布，固定杆的第二端连接一U型卡槽。

技术方案中，优选的，4块倒等腰梯形投影膜片的形状和大小相同。

技术方案中，优选的，固定杆为4根。

技术方案中，优选的，固定杆为扁平状杆。

技术方案中，优选的，投影膜被固定架固定于移动终端的中心位置。

技术方案中，优选的，U型卡槽内侧设有弹性垫。

技术方案中，优选的，还包括顶盖，顶盖盖于投影膜的顶端四边形上。

本实用新型具有的优点和积极效果是：该移动终端观看动漫用全息投影装置，拆卸灵活、小巧，用户可以借助手机或者平板电脑观看全息投影动漫形象，观看效果生动、形象、逼真，且该装置可调大小，一套装置即可适用于各种大小不同的手机或者平板电脑，使用方便。

附图说明

图1是本实用新型的结构示意图

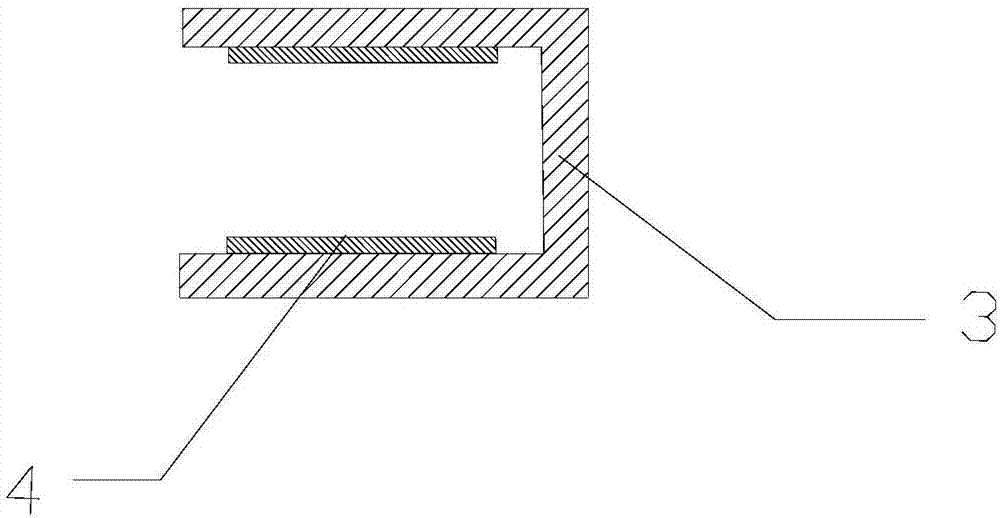

图2是本实用新型中U型卡槽的剖面图

图中：

1、固定架 2、投影膜 3、U型卡槽

4、弹性垫 5、顶盖 11、固定杆

21、投影膜片

具体实施方式

下面结合附图对本实用新型的具体实施例做进一步描述：

如图1所示，本实施例所述的移动终端观看动漫用全息投影装置，包括固定架1和投影膜2，投影膜2为4块倒等腰梯形投影膜片21侧边相接围成的倒金字塔型投影膜，为了使全息投影效果更好，4块等腰梯形投影膜片21最好形状、大小相同，为保证全息投影效果，投影膜片21上贴有全息膜，全息膜可以使半透的或者全透的。

固定架1由2根或4根固定杆11构成，每根固定杆11的一端分别与倒金字塔投影膜底端四边形的一个顶点相连，另一端连接一U型卡槽3，固定杆关于投影膜底端四边形中心对称排布，具体的说，固定杆11可以为2根，2根固定杆的一端分别连接投影膜底端四边形的对角线上的2个顶点，固定杆11也可以为4根，4根固定杆11的一端分别与投影膜底端四边形的4个顶点连接，为了将投影膜稳定的固定在移动终端设备上，最好设置4根固定杆。固定杆以对角线的方式设置是为了不遮挡屏幕上显示的动漫人物的图案投影至4块投影膜片上，保证效果更佳。

固定杆11均使用可伸缩杆，可方便调节其长短，用于大小不同的手机或平板电脑。由于固定杆11会与移动终端的屏幕接触，固定杆最好使用柔性材料，且设成扁平状，以防划坏屏幕。

U型卡槽3连接固定杆，将卡槽卡住终端设备的4个角，可以将倒金字塔投影膜固定在终端设备上，由于需要与终端设备卡接，如图2所示，U型卡槽3内侧最好设弹性垫4，以防将终端设备划坏。

还可以在倒金字塔型投影膜围成的顶端四边形上设一顶盖5，并且顶盖5朝向金字塔投影膜2的一面设为黑色，可以使全息投影的效果更佳，色彩更亮。

使用时将投影膜2通过固定架1卡接到终端设备上，并将投影膜2移至设备屏幕的中心位置，设备屏幕上显示动漫人物的前、后、左、右4个角度的图案，通过投影膜2的层层折射即可在投影膜2中显示立体的全息动漫人物形象，不同角度可以看到动漫人物的各个侧面，效果逼真。可以将手机放于下端，投影显示至手机上方，也可以将手机背面朝上，将投影膜放于手机下方。

由于固定架1上的固定杆11是可伸缩杆，所以该装置可以用于不同大小的手机，也可以用于平板电脑，只需将伸缩杆的长短调节至合适长短即可。一套装置适用多个设备。

本实用新型的优点和有益效果是：该移动终端观看动漫用全息投影装置，拆卸灵活、小巧，使用户可以借助手机或者平板电脑观看全息投影动漫形象，观看效果生动、形象、逼真，且该装置可调大小，一套装置即可适用于各种大小不同的手机或者平板电脑，使用方便。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
