一种自动调音装置的制作方法

本实用新型属于琴具领域，具体涉及一种自动调音装置。

背景技术：

普通人在刚开始学习乐器不久时（还无法准确分别各个音阶的时候），必须得借助调音器或是懂音乐的前辈们帮忙。调音器是大部分人的选择，因为懂得调音的人不会总在你的身边。有鉴于此，本申请人提供一种自动调音装置，本案由此产生。

技术实现要素：

本实用新型的目的在于提供一种自动调音装置，以实现弦乐器自动调音，使刚开始弦乐器的学生实现调音。

为实现上述目的，本实用新型具体公开的技术方案为：一种自动调音装置，包括依次连通的电池、调音器和CPU，电池和调音器之间设置有一总开关，该总开关用以控制整个装置的电源，调音器和CPU设置有一自动调音开关，自动调音开关用以控制调音器和CPU连通；还包括依次连通的CPU、放大器、步进电机、旋钮和弦栓，CPU将从调音器得到的信息进行处理并输出通过放大器使步进电机工作，步进电机驱动旋钮转动，最终带动弦栓转动。

进一步，所述放大器、步进电机、旋钮和弦栓有四组，连通于所述CPU。

进一步，所述CPU上还连通有一蜂鸣器，用以提醒使用者调紧或调松琴弦。

本实用新型的有益效果：本实用新型通过CPU将从调音器得到的信息进行处理并输出通过放大器使步进电机工作，步进电机驱动旋钮转动，最终带动弦栓转动，完成弦乐器自动调音。

附图说明

图1为本实用新型结构示意图；

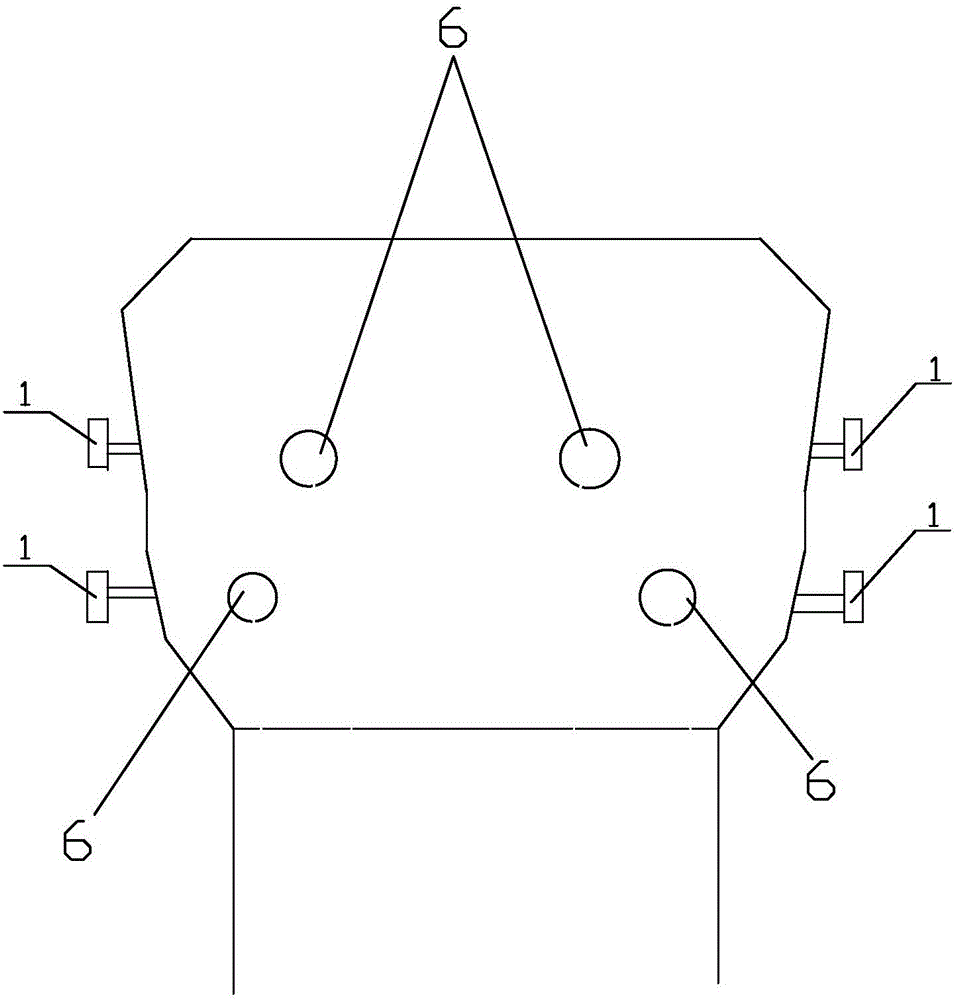

图2为本实用新型应用图。

标号说明：1 旋钮；2 步进电机；3 放大器；4 CPU；5 蜂鸣器；6 弦栓；7 自动调音开关；8 调音器；9 总开关；10 电池。

具体实施方式

如图1、2所示，本实用新型揭示的是一种自动调音装置，包括依次连通的电池10、调音器8和CPU4，电池10和调音器8之间设置有一总开关9，该总开关9用以控制整个装置的电源，调音器8和CPU4之间设置有一自动调音开关7，自动调音开关7用以控制调音器8和CPU4连通；还包括依次连通的CPU4、放大器3、步进电机2、旋钮1和弦栓6，CPU4将从调音器8得到的信息进行处理并输出通过放大器3使步进电机2工作，步进电机2驱动旋钮1转动，最终带动弦栓6转动；所述放大器3、步进电机2、旋钮1和弦栓6有四组，连通于所述CPU4；所述CPU4上还连通有一蜂鸣器5，用以提醒使用者调紧或调松琴弦。

按下总开关9和自动调音开关7，弹一下要调音的弦。琴弦发出震动，由于不同的弦在发出不同的音时振动的频率是不一样的，调音器8能够根据这些振频来判断这个音是什么，从而将这个频率和应该有的频率进行比对，进而计算出这个音离应该要调到的音相差多少。

调音器8将得到的信息输入CPU4，再经CPU4输出信息到放大器3，使步进电机2工作，带动旋钮1转动，最终使弦栓6转动以达到自动调音的效果。

若自动调音功能损坏，可关闭自动调音开关7，打开总开关9切换至调音器8原有的手动调音功能，蜂鸣器5可以提醒使用者调紧或调松琴弦，在听觉上帮助调音。
