具有改进的结构的变调夹的制作方法

本实用新型涉及一种乐器用配件产品，尤其涉及一种具有自锁的结构而且效果更加稳定可靠的变调夹。

背景技术：

吉他类乐器在弹奏中常需要进行变调而使用变调夹，变调夹是吉他类乐器在弹唱时常用的辅助工具，其可在转调时压住所在品线使曲调升高相应音程，而演奏者还可继续采用原指法弹奏，使用变调夹可大大降低转调的难度，变调夹常被置于第一到第四音品之间，其中被放置在第二音品的频率最高。目前市场上主流的变调夹有采用全金属或塑料制作的样式，变调夹解决了吉他初学者转调反应不灵活的问题，同时使左手能更大限度地用于演奏，目前由于市场上现有的变调夹外型单一，结构简易并且变调夹在使用中压品线的力度不容易进行控制，造成弹奏中乐器变调的音色和音调产生前后产生不同或差异，从而不利于人们的操作和使用，影响了弹奏效果的稳定。

技术实现要素：

本实用新型针对以上问题提出了一种具有改进的结构进而更加便于使用且更加稳定的变调夹。

本实用新型所述涉及一种具有改进的结构的变调夹，包括有2个杆状结构呈近似直角一体结合构成的夹本体、中档和手柄，所述的夹本体的两个杆状结构包括有夹杆和固定杆，所述的中档为略折弯呈弧状的弧状杆结构，该中档弧状杆结构的内弧面朝向夹杆，同时该弧状杆内端与固定杆中部通过铰钉相互旋转铰接，所述的手柄的内端与固定杆的外端通过铰钉相互旋转铰接，该手柄的内端下侧面上设置有可旋转的转轮。

本实用新型一种具有改进的结构的变调夹中，所述的手柄上还设有用于调整中档压力的压力调节装置，该压力调节装置包括有弹性片和旋转调节螺钉，该弹性片的外端与手柄的外端下侧面固定连接，所述的转轮在弹性片的内端与该弹性片旋转连接且该转轮位于手柄的内侧端，该手柄内侧端与该转轮对应处设置有螺纹孔，所述的旋转调节螺钉与螺纹孔相配合后，该旋转调节螺钉的内端弹压所述的弹性片内端的一侧。

本实用新型一种具有改进的结构的变调夹中，所述的压力调节装置还包括弹簧，所述的旋转调节螺钉的外侧设置有向外凸出的螺钉头凸缘，该弹簧套设于旋转调节螺钉的螺钉头凸缘和手柄上侧面之间。

本实用新型一种具有改进的结构的变调夹中，所述的转轮为具有弹性的塑料轮。本实用新型一种具有改进的结构的变调夹中，还包括用于保护琴柄的橡胶垫，该橡胶垫固定于夹杆和中档的两相对面上。

本实用新型所涉及的一种具有改进的结构的变调夹使用时，将中档和夹杆通过橡胶垫夹紧在琴柄上固定，同时下压手柄，塑料轮在中档的外侧弧形面上滚动，使中档压紧琴柄自锁固定并起到变调的作用，同时调节旋转调节螺钉的上下位置可控制对琴柄的压紧力度，该装置结构精简外形美观大方，使用舒适操作方便，同时材质可以采用专属的滑轮结构以减少摩擦，从而保障乐器受力均匀不会变形，解除后快速还原，避免产生音色或音调差异；另外该变调夹采用自锁结构可以在琴柄的任意位置处固定，随意控制变调夹松紧力度，操作起来快捷方便，避免了吉他调音时力度发生的较大的变化；该装置故障率低，使用寿命长，实用操作性强，市场推广性好，而且该新产品具有自锁的结构，可实现在任意力度位置处固定，能够方随意便地控制变调夹的松紧力度。

附图说明

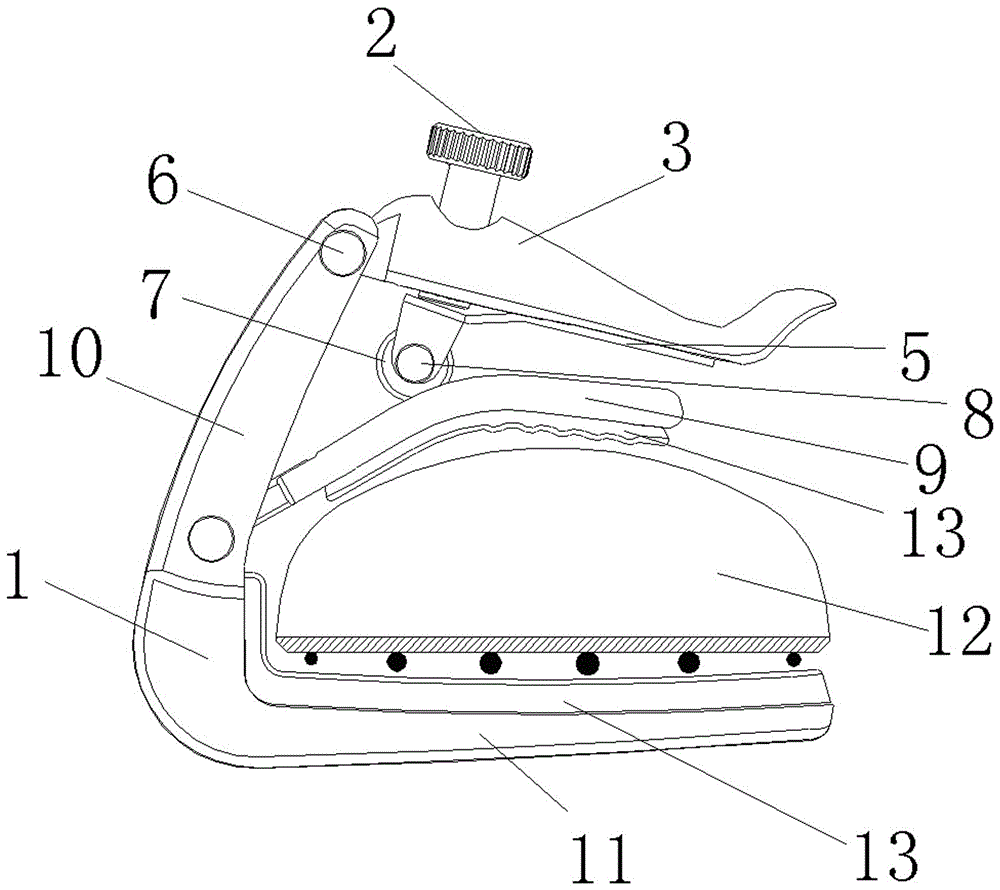

图1是本实用新型变调夹在一个力度位置的主视图；

图2是本实用新型的变调夹在另一个力度变化后位置的主视图。

具体实施方式

下面将结合附图及实施例对本实用新型一种具有改进的结构的变调夹进行详细说明。

请参考附图1和图2所示，为一种具有改进的结构的变调夹的结构，在该一种具有改进的结构的变调夹的一种实施例当中，包括有2个杆状结构呈近似直角一体结合构成的夹本体1、中档9和手柄3，所述的夹本体1的两个杆状结构包括有夹杆11和固定杆10，所述的中档9为略折弯呈弧状的弧状杆结构，该中档9弧状杆结构的内弧面朝向夹杆11，同时该弧状杆内端与固定杆10中部通过铰钉相互旋转铰接，所述的手柄3的内端与固定杆10的外端通过铰钉相互旋转铰接，该手柄3的内端下侧面上设置有可旋转的转轮7。

更进一步地，所述的手柄3上还设有用于调整中档9压力的压力调节装置，该压力调节装置包括有弹性片和旋转调节螺钉，该弹性片的外端与手柄3的外端下侧面固定连接，所述的转轮7在弹性片的内端与该弹性片旋转连接且该转轮7位于手柄3的内侧端，该手柄3内侧端与该转轮7对应处设置有螺纹孔，在本实施例中的转轮7采用具有弹性的塑料轮或硅胶轮，所述的旋转调节螺钉与螺纹孔相配合后，该旋转调节螺钉的内端弹压所述的弹性片内端的一侧。

更进一步地，为了增加压力调节装置的可调节的范围，所述的压力调节装置还包括弹簧，所述的旋转调节螺钉2的外侧设置有向外凸出的螺钉头凸缘，该弹簧套设于旋转调节螺钉的螺钉头凸缘和手柄3上侧面之间。

更进一步地，所述的转轮7为具有弹性的塑料轮货硅胶轮。还包括用于保护琴柄12的橡胶垫，该橡胶垫固定于夹杆11和中档9的两相对面上。本实用新型所涉及的一种具有改进的结构的变调夹使用时，将中档9和夹杆11通过橡胶垫13夹紧在琴柄12上固定，同时下压手柄3，胶轮7在中档9的外侧弧形面上滚动，使中档9压紧琴柄12自锁固定并起到变调的作用，同时调节旋转调节螺钉2的上下位置可控制对琴柄12的压紧力度，该装置结构精简外形美观大方，使用舒适操作方便，同时材质可以采用专属的滑轮结构以减少摩擦，从而保障乐器受力均匀不会变形，解除后快速还原，避免产生音色或音调差异；另外该变调夹采用自锁结构可以在琴柄12的任意位置处固定，随意控制变调夹松紧力度，操作起来快捷方便，避免了吉他调音时力度发生的较大的变化；该装置故障率低，使用寿命长，实用操作性强，市场推广性好，而且该新产品具有自锁的结构，可实现在任意力度位置处固定，能够方随意便地控制变调夹的松紧力度。

以上所述仅是本实用新型较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当利用上述揭示的技术内容作出些许变更或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案内容，依据本实用新型技术是指对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的范围内。
