一种快速装卸式节拍器壳体结构的制作方法

本实用新型属于节拍器设计技术领域，具体为一种快速装卸式节拍器壳体结构。

背景技术：

节拍器壳体为上端小下端大的锥形密封腔体，传统的节拍器壳体结构如图1所示，一般通过主壳91、封板92、底壳93组成，主壳91采用套状壳体形状，这种结构的节拍器组装时使用螺钉较多，装卸非常慢，同时由于主壳91为套状，且机芯体积与主壳91内腔体积相当，当将节拍器的机芯安装进去时非常不方便，不方便固定，需要在主壳91背部和侧部打孔安装螺钉固定机芯，使得机芯的装卸很不方便，同时又影响了节拍器的整体美观。

技术实现要素：

本实用新型的目的是针对以上问题，提供一种快速装卸式节拍器壳体结构，它的表面采用螺钉非常少，壳体组装和拆卸非常方便快速，机芯安装非常方便，大大提高了节拍器的装卸速度，提高了节拍器的外表美观程度。

为实现以上目的，本实用新型采用的技术方案是：一种快速装卸式节拍器壳体结构，它包括分别设置在底板（1）后端的后壳（2）和前端的前壳（3）；所述前壳（3）与后壳（2）之间设置有上壳（4）；所述底板（1）、后壳（2）、前壳（3）连接构成节拍器机芯的安装腔；所述上壳（4）外设置有外盖（5）；所述上壳（4）外壁上端中心设置有固定座（6）；所述底板（1）后端两侧和前端两侧均设置有条形的定位凸台（12）；所述底板（1）两侧设置有竖直带孔安装柱（11）；所述后壳（2）底端背部设置有条形定位槽（8）；所述后壳（2）底端均匀设置有螺丝安装座（9）；所述后壳（2）下段两侧对称设置有横向带孔安装柱（27）；所述后壳（2）顶端中心设置有定位框（30）；所述前壳（3）底部设置有条形定位槽（8）；所述前壳（3）底部两侧设置有螺丝安装座（9）；所述前壳（3）上端两侧设置有连接孔（31）；所述前壳（3）上边缘中心内侧设置有安装凹槽（34）；所述上壳（4）外壁上端中心设置有用于安装固定座（6）的凹台（41）；所述凹台（41）边缘均匀设置有安装孔（42）；所述上壳（4）下端中心设置有钟摆活动槽（43）；所述上壳（4）内壁下端两侧竖直设置有螺丝连接柱（44）；所述上壳（4）顶端中心设置有用于挂住定位框（30）的挂钩板（47）；所述外盖（5）底端边缘设置有定位条（53）；所述外盖（5）上端中心设置有与固定座（6）连接的固定装置。

进一步的，所述后壳（2）两侧边均匀设置有横向定位板（7）；所述后壳（2）中段两侧设置有带孔定位板（29）。

进一步的，所述前壳（3）两侧边上均匀设置有横向定位板（7）；所述前壳（3）上边缘内侧均匀设置有竖向定位板（10）；所述前壳（3）上端边缘中心设置有中心定位板（33）；所述连接孔（31）位于前壳（3）上边缘上端。

进一步的，所述上壳（4）内壁下端两侧设置有机芯安装柱（45）；所述上壳（4）内壁两侧均匀设置有横向定位板（7）；所述上壳（4）中段两侧对称设置有定位挂钩（46）。

进一步的，所述固定座（6）为壳体状，壳顶中心设置有外盖固定槽（63）；所述外盖固定槽（63）下端竖向开有钟摆固定槽（61）；所述钟摆固定槽（61）中间位置设置有钟摆孔（62）；所述固定座（6）底部边缘设置有钩型脚（64）。

进一步的，所述固定装置包括位于上壳（4）上端中心的钩型脚（64）；所述钩型脚（64）上端设置有U型板（51）。

进一步的，所述固定座（6）内壁上位于钟摆固定槽（61）边缘处设置有用于卡紧钩型脚（64）的固定块（65）。

本实用新型的有益效果：

本实用新型将传统的套状主壳改为后壳和前壳组装而成，节拍器外壳表面没有螺钉，只有底部有少量螺钉，各个壳体之间通过特设的组装结构连接，连接稳定牢固，同时拆卸和组装更加快速，机芯安装更加方便；大大提高了节拍器的外表美观程度。

附图说明

图1为传统的节拍器结构示意图。

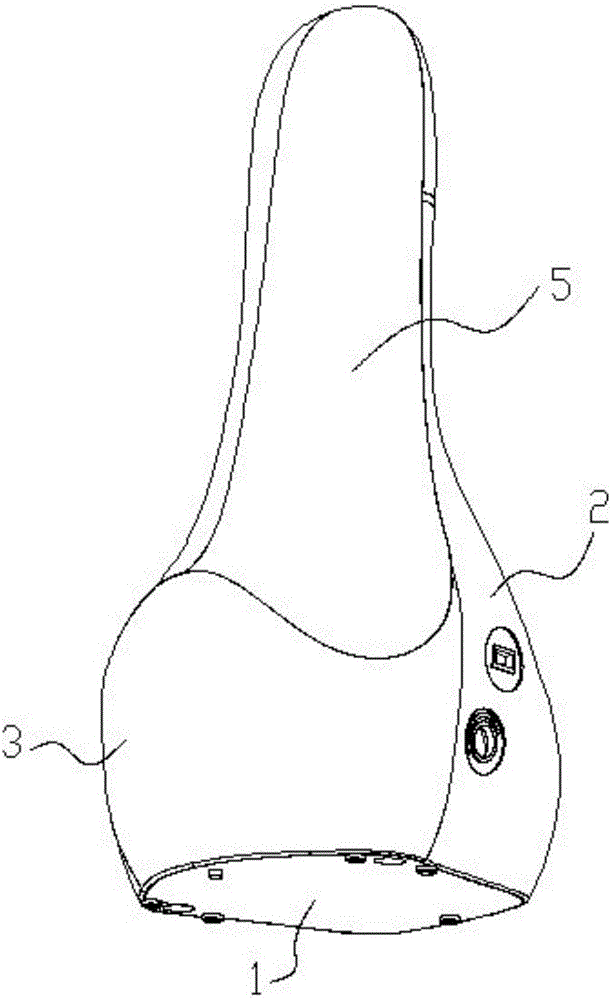

图2为本实用新型外部结构示意图。

图3为本实用新型去掉外盖后的结构示意图。

图4为本实用新型剖视结构示意图。

图5为本实用新型中底板结构示意图。

图6为本实用新型中后壳结构示意图。

图7为本实用新型中前壳结构示意图。

图8为本实用新型中前壳正面结构示意图。

图9为本实用新型中上壳外壁结构示意图。

图10为本实用新型中上壳内壁结构示意图。

图11为固定座正面结构示意图。

图12为固定座反面结构示意图。

图13为外盖内壁结构示意图。

图14为图13中局部A放大结构示意图。

图15为图13中局部B放大结构示意图。

图中：1、底板；2、后壳；3、前壳；4、上壳；5、外盖；6、固定座；7、横向定位板；8、条形定位槽；9、螺丝安装座；10、竖向定位板；11、竖直带孔安装柱；12、定位凸台；27、横向带孔安装柱；29、带孔定位板；30、定位框；31、连接孔；32、条形凹槽；33、中心定位板；34、安装凹槽；41、凹台；42、安装孔；43、钟摆活动槽；44、螺丝连接柱；45、机芯安装柱；46、定位挂钩；47、挂钩板；61、钟摆固定槽；62、钟摆孔；63、外盖固定槽；64、钩型脚；65、固定块；51、U型板；53、定位条；91、主壳；92、封板；93、底面。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

如图2-图15所示，本实用新型的具体结构为：一种快速装卸式节拍器壳体结构，它包括分别设置在底板1后端的后壳2和前端的前壳3；所述前壳3与后壳2之间设置有上壳4；所述底板1、后壳2、前壳3连接构成节拍器机芯的安装腔；所述上壳4外设置有外盖5；所述上壳4外壁上端中心设置有固定座6；所述底板1后端两侧和前端两侧均设置有条形的定位凸台12；所述底板1两侧设置有竖直带孔安装柱11；所述后壳2底端背部设置有条形定位槽8；所述后壳2底端均匀设置有螺丝安装座9；所述后壳2下段两侧对称设置有横向带孔安装柱27；所述后壳2顶端中心设置有定位框30；所述前壳3底部设置有条形定位槽8；所述前壳3底部两侧设置有螺丝安装座9；所述前壳3上端两侧设置有连接孔31；所述前壳3上边缘中心内侧设置有安装凹槽34；所述上壳4外壁上端中心设置有用于安装固定座6的凹台41；所述凹台41边缘均匀设置有安装孔42；所述上壳4下端中心设置有钟摆活动槽43；所述上壳4内壁下端两侧竖直设置有螺丝连接柱44；所述上壳4顶端中心设置有用于挂住定位框30的挂钩板47；所述外盖5底端边缘设置有定位条53；所述外盖5上端中心设置有与固定座6连接的固定装置。

优选的，所述后壳2两侧边均匀设置有横向定位板7；所述后壳2中段两侧设置有带孔定位板29。

优选的，所述前壳3两侧边上均匀设置有横向定位板7；所述前壳3上边缘内侧均匀设置有竖向定位板10；所述前壳3上端边缘中心设置有中心定位板33；所述连接孔31位于前壳3上边缘上端。

优选的，所述上壳4内壁下端两侧设置有机芯安装柱45；所述上壳4内壁两侧均匀设置有横向定位板7；所述上壳4中段两侧对称设置有定位挂钩46。

优选的，所述固定座6为壳体状，壳顶中心设置有外盖固定槽63；所述外盖固定槽63下端竖向开有钟摆固定槽61；所述钟摆固定槽61中间位置设置有钟摆孔62；所述固定座6底部边缘设置有钩型脚64。

优选的，所述固定装置包括位于上壳4上端中心的钩型脚64；所述钩型脚64上端设置有U型板51。

优选的，所述固定座6内壁上位于钟摆固定槽61边缘处设置有用于卡紧钩型脚64的固定块65。

本实用新型具体组装时，先将节拍器的机芯固定在后壳2内，然后将后壳2与前壳3拼装起来，通过螺钉将连接孔31与横向带孔安装柱27连接固定起来；再将上壳4拼装在后壳2和前壳3上；将固定座6卡在上壳4的凹台41内；将底板1拼装在底部，然后在底板1上通过螺钉将竖直带孔安装柱11与螺丝连接柱44连接起来，将底板1与后壳2和前壳3上的螺丝安装座9连接起来；最后将外盖5套在上壳4上；外盖5下端的定位条53卡在安装凹槽34内，上端的钩型脚64卡在外盖固定槽63内。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

3、本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上所述仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
