改进型LED路灯的制作方法

本发明涉及一种LED路灯，具体涉及一种智能化电子定时、控光且高度可调节的改进型LED路灯。

背景技术：

路灯作为日常生活必须的基础设施遍布在城市的大街小巷，其数量数以万计，随着现在道路建设的高速化，路灯的更新换代也是普遍之事，现有的路灯大多存在以下问题：1.传统的路灯都是将灯杆焊接在立式灯杆上的整个安装过程及其麻烦，而且为了增大照明面积，路灯好多都是两面都能照明的，这样如果还是按照传统的方法，都是要焊接，工序十分复杂，而且拆卸重装的时候也会有一定麻烦；2.为了美化城市，会在马路两边栽上一些小树，但是随着时间的流逝，小树也会长大，就会影响一部分路灯的照明效果，但是如果彻底重新安装不仅工作量大，而且费用也不低，因此很多城市路灯也就那样将就了，但是实际的照明效果比原先差了好多，好多光线被树木遮挡住了；3.路灯晚上开启进行照明，白天关闭，而不是根据实际日光照度控制的。这样有可能会造成路灯在需要的时候没有开启，而不需要的时候开启，不仅没有实现路灯照明的基本功能，而且会消耗大量的电能。

技术实现要素：

针对现有技术存在的不足，本发明提供一种安装拆卸方便、高度可调节且根据路灯周围环境变化而自动调节路灯照明亮度的改进型LED路灯。

本发明是通过以下技术方案实现的：

一种改进型LED路灯，包括底座、立式灯杆和两个灯杆，所述底座上设置有至少一个插件孔，所述立式灯杆底端设置有插件，所述立式灯杆通过插件插入所述底座的插件孔内连接，所述立式灯杆上设有一连接块，所述连接块是左右对称结构，所述连接块上45°方向上设有四个插孔，每个所述灯杆各穿过所述斜对角的两个插孔和立式灯杆上的插洞，每个所述灯杆斜方向上的杆径由底端往上部逐渐变大，杆径由小于所述插孔孔径逐渐增大到大于所述插孔孔径，每个所述灯杆从底端用螺帽甲拧紧固定，每个所述灯杆的顶端通过固定装置固定有紧箍圈，所述紧箍圈通过连接套件安装有led灯头，所述立式灯杆的中上端设置有照度传感器，所述照度传感器电连接微处理器。

进一步地，每个所述灯杆斜方向上的距离底端40％灯杆长度处的杆径大于所述插孔孔径。

进一步地，所述连接块焊接在所述立式灯杆上。

进一步地，所述固定装置包括螺栓和螺帽，所述螺栓穿过所述紧箍圈的端口的孔洞。

进一步地，所述插件为螺丝，所述螺丝的一端的直径大于所述插件孔的孔径，另一端用螺帽拧紧。

与现有技术相比，本发明的有益效果是：

1、本发明提供的一种改进型LED路灯，安装的时候方便快捷，面临马路改建、扩建需要重新移动路灯的时候，拆卸重安装也比较方便，本发明提供的一种对称便捷安装式路灯结构设计简单合理，大大缩小了安装或者拆卸的工序；

2、本发明立式灯杆通过插件插入所述底座的插件孔内连接，在树木成长后，会遮挡住照明光线，这种情况尤其在公园比较普遍，而且公园的灯比较小比较轻，两三个人就能搬动来调节路灯的高度，从而减小树木对光线的影响，大大方便了公园里面路灯的管理；

3、本发明每个所述灯杆的顶端通过固定装置固定有紧箍圈，所述紧箍圈通过连接套件安装有led灯头，可以通过旋转旋紧或旋松，然后通过紧箍圈箍在灯杆上，在安装路灯的时候安装更快捷，在灯泡坏掉的时候只需旋转将灯头旋下来更换一下即可；

4、本发明立式灯杆的中上端设置有照度传感器，所述照度传感器电连接微处理器，能准确的判断早晨、白天、夜晚的时间与光照度，自动控制路灯的打开和关闭，节约电能，方便路人早、晚行，对国家和社会将带来良好的有益效果。

附图说明

图1是本发明的结构示意图；

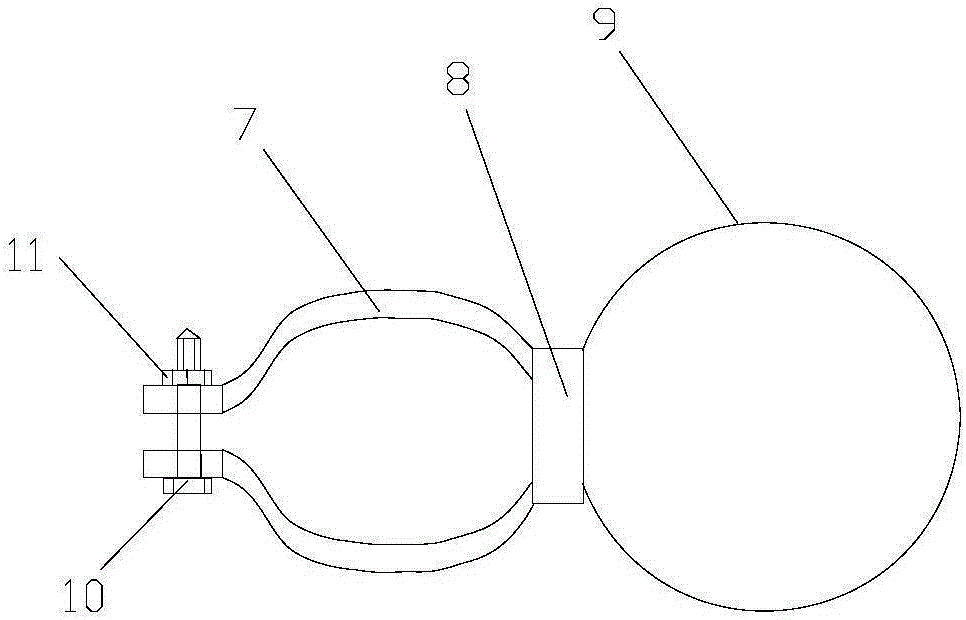

图2是图1中灯头的俯视图。

附图中：1.底座；2.立式灯杆；3.灯杆；4.连接块；5.插孔；6.螺帽甲；7.紧箍圈；8.连接套件；9.led灯头；10.螺栓；11.螺帽乙；12.照度传感器；13.微处理器；14.插件孔；15.插件。

具体实施方式

如图1所示的一种改进型LED路灯，包括底座1、立式灯杆2和两个灯杆3，底座1上设置有至少一个插件孔14，立式灯杆2底端设置有插件15，立式灯杆2通过插件15插入底座1的插件孔14内连接，立式灯杆2上设有一连接块4，连接块4是左右对称结构，连接块4上45°方向上设有四个插孔5，每个灯杆3各穿过斜对角的两个插孔5和立式灯杆2上的插洞，每个灯杆3斜方向上的杆径由底端往上部逐渐变大，杆径由小于插孔孔径逐渐增大到大于插孔5孔径，每个灯杆3从底端用螺帽甲6拧紧固定，每个灯杆3的顶端通过固定装置固定有紧箍圈7，紧箍圈7通过连接套件8安装有led灯头9，立式灯杆2的中上端设置有照度传感器12，照度传感器12电连接微处理器13。

进一步地，每个灯杆3斜方向上的距离底端40％灯杆长度处的杆径大于插孔5孔径。

进一步地，连接块4焊接在立式灯杆2上。

如图2所示，固定装置包括螺栓10和螺帽乙11，螺栓10穿过紧箍圈7的端口的孔洞。

进一步地，插件15为螺丝，螺丝的一端的直径大于插件孔14的孔径，另一端用螺帽拧紧。

具体工作流程为：在安装的时候只需通过将两个灯杆分别穿过立式灯杆上设置的连接块上的45°方向上的两个插孔和带有插孔孔径大小的插洞的那一段立式灯杆，由于灯杆是底部杆径小于插孔孔径，越往上杆径越大，这样灯杆就会通过连接块固定住，而且由于连接块是对称结构的，可以保证两边对称，外形上也美观；用通用的微电脑智能单片机作为微处理器，设置自动控制程序为：下午17时至19时指令光敏传感器对光照度检测，光照度暗则启动继电器接通LED发光器电源，路灯亮，上午4时至6时指令光敏传感器对光照度检测，光照度明亮时则不启动继电器，LED发光器无电源路灯不亮，白天6时至17时指令光敏传感器对光照度检测，光照度很暗时则启动继电器点亮LED发光器，光照度微明则关闭LED发光器，这样通过时控和光控并用的方法解决现有路灯自动控制造成的失误问题，既避免了不必要的电能浪费，又能为路人夜晚行提供了稳定照明；通过调节立式灯杆，然后插入螺丝，用螺帽乙旋紧，固定在路灯底座上，这样就会加强立式灯杆的牢固性，而且高度可以根据环境中的树木高度控制，方便快捷，对于公园里面这种规模比较小的路灯特别适合。

综上所述，仅为本发明的较佳实施例而已，并非用来限定本发明实施的范围，凡依本发明权利要求范围所述的形状、构造、特征及精神所为的均等变化与修饰，均应包括于本发明的权利要求范围内。
