太阳能地埋灯的制作方法

本实用新型涉及一种太阳能地埋灯，属于照明灯具结构设计领域。

背景技术：

传统的地埋灯大多以市电作为能量来源，以市电为能源的产品受市电制约，如果没有市电，则负载不工作，同时市电相对为高压，具有危险性。

对此专利文献CN201803291U中公开了一种太阳能地埋灯，包括灯体和灯盖玻璃，灯盖玻璃设在灯体顶部，且与灯体围成密闭空腔；所述密闭空腔内设有太阳能板和灯头；所述灯体内设有控制板和蓄电池，蓄电池和灯头通过控制板与太阳能板连接。这种地埋灯以太阳能作为能源，提供电能，有效解决了传统地埋灯存在的上述问题，现有的太阳能地埋灯存在的问题是内部部件布置不合理，内部空间浪费较大，导致产品产品整体体积较大。

技术实现要素：

对此，本实用新型旨在提供一种结构紧凑合理的太阳能地埋灯。

实现本实用新型目的的技术方案是：

一种太阳能地埋灯，包括灯壳和设置在灯壳内的太阳能电池板、电路板和蓄电池组合，所述太阳能电池板、电路板及所述蓄电池组合电连接，所述灯壳由从上至下依次设置的透明罩盖、灯座及底盖板连接构成，所述灯座的内腔被隔板分隔为上、下两腔，所述太阳能电池板及电路板设于上腔内且均被固定在所述隔板上，所述太阳能电池板设于所述电路板的上方，所述太阳能电池板中心位置设有导光柱穿孔，所述电路板上与所述导光柱穿孔正对的位置集成有LED灯珠，所述透明罩盖内侧设有穿过所述导光柱穿孔接近所述LED灯珠的导光柱，所述蓄电池组合装在下腔内且被固定在所述隔板上，所述灯座上端围绕其内腔呈一环形间隔设置有第一螺丝穿孔和第一螺纹孔，所述透明罩盖上与所述各第一螺丝穿孔对应的位置设置有第二螺丝穿孔、与所述各第一螺纹孔对应的位置设置有第三螺丝穿孔，用于安装该地埋灯的安装螺丝穿过所述第二螺丝穿孔和所述第一螺丝穿孔并伸出，固定螺丝穿过所述第三螺丝穿孔与所述第一螺纹孔螺接固定，所述透明罩盖内表面与所述灯座上表面之间设置橡胶密封层，所述底盖板通过底盖板固定螺丝固定在所述灯座底部。

上述技术方案中，所述透明罩盖的外侧设置有遮盖所述安装螺丝的环形遮板，所述环形遮板通过所述固定螺丝固定，所述透明罩盖外侧对应位置设有适于设置所述环形遮板的环形槽。

上述技术方案中，所述透明罩盖的外侧通过所述固定螺丝固定有环形遮板，所述环形遮板遮盖所述安装螺丝，所述环形遮板的周围设置有与所述灯座周缘外螺纹进行螺纹配合的内螺纹。

上述技术方案中，所述隔板的上部成型有适于支撑所述电路板的第一支撑柱和适于支撑所述太阳能电池板的第二支撑柱，所述第一支撑柱的高度高于所述第二支撑柱的高度，所述太阳能电池板和所述电路板分别通过螺丝固定在所述第一支撑柱和所述第二支撑柱上。

本实用新型具有积极的效果：本实用新型中，将太阳能电池板和电路板固定在灯座的上腔内，所述太阳能电池板中心位置设有导光柱穿孔，所述电路板上与所述导光柱穿孔正对的位置集成有LED灯珠，所述透明罩盖内侧设有穿过所述导光柱穿孔接近所述LED灯珠的导光柱，将蓄电池组合装在下腔内，地埋灯在工作时，LED灯珠发出的光线经过导光柱传导射出，保证照明效果，采用这种结构能够使地埋灯内部结构更为紧凑，产品体积更小，设置环形遮板将安装螺丝遮盖从而提高地埋灯的美观性。

附图说明

图1为实施例1中太阳能地埋灯的俯视图；

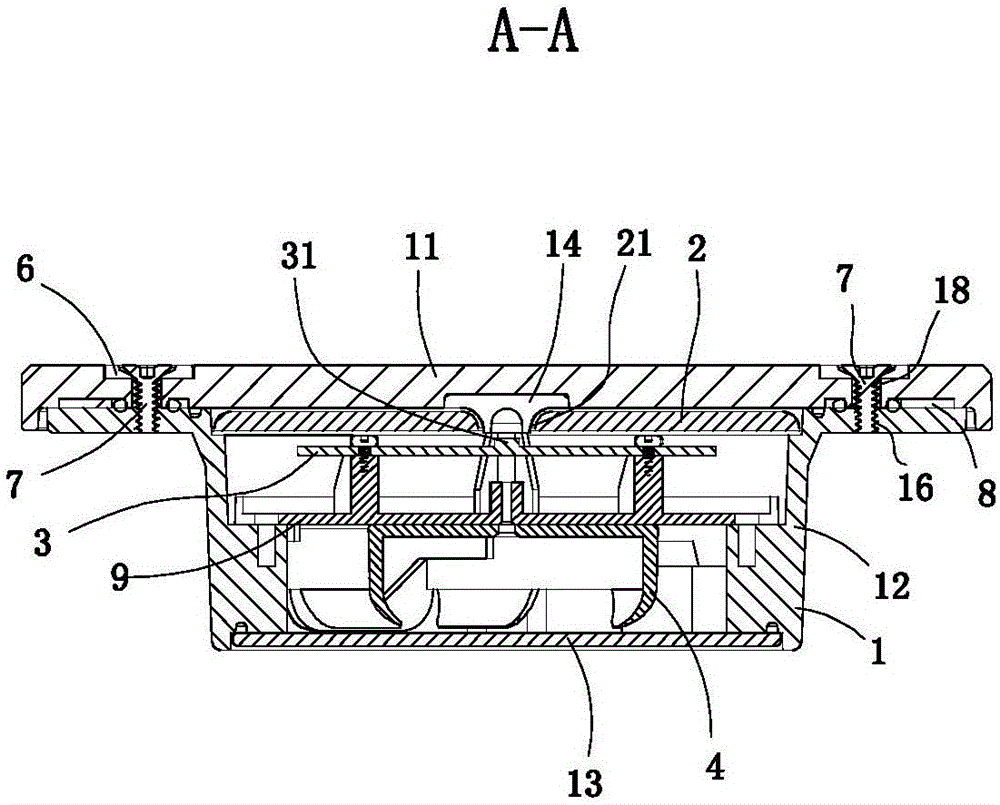

图2为图1中沿A-A线剖切的剖视图；

图3为图1所示太阳能地埋灯的爆炸视图；

图4为本实施例1透明罩盖的结构示意图；

图5为实施例2中太阳能地埋灯的结构示意图；

图6为图5中太阳能地埋灯的环形遮板去掉后的结构示意图。

图中所示附图标记为：1-灯壳；11-透明罩盖；12-灯座；121-外螺纹；13-底盖板；14-导光柱；15-第一螺丝穿孔；16-第一螺纹孔；17-第二螺丝穿孔；18-第三螺丝穿孔；19-环形槽；2-太阳能电池板；21-导光柱穿孔；3-电路板；31-LED灯珠；4-蓄电池组合；5-安装螺丝；6-环形遮板；7-固定螺丝；8-橡胶密封层；9-隔板；91-第一支撑柱；92-第二支撑柱。

具体实施方式

下面结合说明书附图对本实用新型中的具体结构做以说明：

实施例1

一种太阳能地埋灯，如图1至图4所示，其包括灯壳1和设置在灯壳内的太阳能电池板2、电路板3和蓄电池组合4，所述太阳能电池板2、电路板3及所述蓄电池组合4(包括电池盒和设置在电池盒内的蓄电池)电连接，所述灯壳1由从上至下依次设置的透明罩盖11、灯座12及底盖板13连接构成，所述灯座12的内腔被隔板9分隔为上、下两腔，所述太阳能电池板2及电路板3设于上腔内且均被固定在所述隔板9上，所述太阳能电池板2设于所述电路板3的上方，所述太阳能电池板2中心位置设有导光柱穿孔21，所述电路板3上与所述导光柱穿孔21正对的位置集成有LED灯珠31，所述透明罩盖11内侧设有穿过所述导光柱穿孔21接近所述LED灯珠31的导光柱14，所述蓄电池组合4装在下腔内且被固定在所述隔板9上，所述灯座12上端围绕其内腔呈一环形间隔设置有第一螺丝穿孔15和第 一螺纹孔16，所述透明罩盖11上与所述各第一螺丝穿孔15对应的位置设置有第二螺丝穿孔17、与所述各第一螺纹孔16对应的位置设置有第三螺丝穿孔18，用于安装该地埋灯的安装螺丝5穿过所述第二螺丝穿孔17和所述第一螺丝穿孔15并伸出，固定螺丝7穿过所述第三螺丝穿孔18与所述第一螺纹孔16螺接固定，所述透明罩盖11内表面与所述灯座12上表面之间设置橡胶密封层8，所述底盖板13通过底盖板固定螺丝固定在所述灯座12底部，所述底盖板13与灯座12底部之间设有密封圈。本实施例中，将太阳能电池板2和电路板3固定在灯座12的上腔内，所述太阳能电池板2中心位置设有导光柱穿孔21，所述电路板3上与所述导光柱穿孔21正对的位置集成有LED灯珠31，所述透明罩盖11内侧设有穿过所述导光柱穿孔21接近所述LED灯珠31的导光柱14，将蓄电池组合4装在下腔内，该地埋灯在工作时，LED灯珠31发出的光线经过导光柱14传导射出，保证照明效果，采用这种结构能够使地埋灯内部结构更为紧凑，产品体积更小，设置环形遮板6将安装螺丝5遮盖从而提高地埋灯的美观性。

本实施例中的太阳能地埋灯为方形地埋灯，所述透明罩盖11的外侧通过所述固定螺丝7固定有环形遮板6，所述环形遮板遮盖所述安装螺丝5，所述透明罩盖11外侧对应位置设有适于设置所述环形遮板6的环形槽19。固定螺丝7一般采用内六角螺丝从而具有一定的防破坏作用，所述橡胶密封层8的设置能够起到防水密封的作用。

在实践操作中，所述太阳能电池板2的外径与所述灯座12的内腔上端口径相匹配(即基本相等)，从而在太阳能电池板2安装后基本完全遮盖灯 座12内腔，有效保障了太阳能电池板的采光面积，并提高了产品的美观性。

本实施例中，所述隔板9的上部成型有适于支撑所述电路板3的第一支撑柱91和适于支撑所述太阳能电池板2的第二支撑柱92，所述第一支撑柱91的高度高于所述第二支撑柱92的高度，所述太阳能电池板2和所述电路板3分别通过螺丝固定在所述第一支撑柱91和所述第二支撑柱92上，进一步，所述灯座12内壁上成型有适于支撑所述太阳能电池板2的支撑面，该支撑面与所述第二支撑柱92的顶端面相平，从而使得太阳能电池板2安装更加快速可靠。

实施例2

本实施例与实施例1基本相同，不同之处在于，如图5和图6所示，所述透明罩盖11的外侧设置有遮盖所述安装螺丝5及所述固定螺丝7的环形遮板6，所述环形遮板6的周围设置有与所述灯座12周缘外螺纹121进行螺纹配合的内螺纹。采用这种结构，通过环形遮板6将安装螺丝5及固定螺丝7均遮盖(从外侧完全看不到)，能够增强产品的外观的美观性。本实施例中的太阳能地埋灯为圆形地埋灯。

显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而这些属于本实用新型的实质精神所引伸出的显而易见的变化或变动仍属于本实用新型的保护范 围。
