可储物的工艺品柱灯的制作方法

本实用新型涉及一种灯具，特别涉及一种可储物的工艺品柱灯。

背景技术：

灯具在日常中具有良好的照明装饰作用，传统灯具在日常照明的时候，功率越大的灯珠，照明会更加明亮，但是也相对的需要使用更多的电能，再者传统的灯具不能够方便的存放物品，使用非常不便，同时在移动灯具的时候，需要人力搬动，非常麻烦，而且操作十分不方便。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种可储物的工艺品柱灯，它能够方便储存物品，取用便捷，同时能够方便的移动，并且大大提高了照明，节约电能。

为达到上述之目的本实用新型提供的技术方案是：一种可储物的工艺品柱灯，包括底座、灯架和灯座，所述底座固定在灯架底面，所述灯座安装在灯架内腔，所述灯架通过分隔板分割为储物空间和照明空间，所述分隔板设有贯通上下面的螺孔，所述灯座旋接在螺孔上伸入照明空间，所述灯座上安装有灯珠，所述照明空间四壁设有通槽，所述通槽安装有玻璃板，所述玻璃板内壁设有菱形块，所述菱形块中部高并且向四周逐渐降低，所述玻璃板外壁设有图案，所述储物空间设有开口，所述开口安装有门板。

进一步地，所述底座底面一端分布有安装孔，所述安装孔靠近底座边缘，所述安装孔开口向内翻边，所述安装孔内设有滚珠，所述滚珠凸出安装孔孔口，所述底座底面另一端设有支块，所述支块的高度与滚珠凸出的高度相等。

进一步地，所述开口的顶部和底部设有轴孔，所述门板的一端顶面和底面设有与轴孔相适配的转轴，所述开口的另一端设有台阶，所述台阶设有卡槽，所述门板的另一端设有与卡槽相适配的卡块，并且所述卡槽的槽壁设有相对置的卡垫，所述卡垫中部高并向上下两侧逐渐降低。

进一步地，所述门板的外壁设有拉环，所述拉环分布有防滑纹。

与现有技术相比，具有以下有益效果：

本实用新型所述玻璃板内壁设有菱形块，所述菱形块中部高并且向四周逐渐降低，所述玻璃板外壁设有图案，所述菱形块能够很好的反射光源，使得功率较小的灯珠在菱形块的作用下，也能有良好的照明效果，大大节约电源；所述灯架通过分隔板分割为储物空间和照明空间，所述分隔板设有贯通上下面的螺孔，所述灯座旋接在螺孔上伸入照明空间，所述灯座上安装有灯珠，能够方便的拆卸灯座，在灯珠损坏后能够便捷更换，同时所述储物空间能够方便的存放物品，取用便捷；再者能够方便的移动灯具，在移动灯具的时候，将灯架往滚珠一端倾斜使得支块离地，方便拖动灯具，同时移动好灯具后将灯具放置好，支块与地面接触，使得灯具不会随意移动。

附图说明

图1为本实用新型结构示意图。

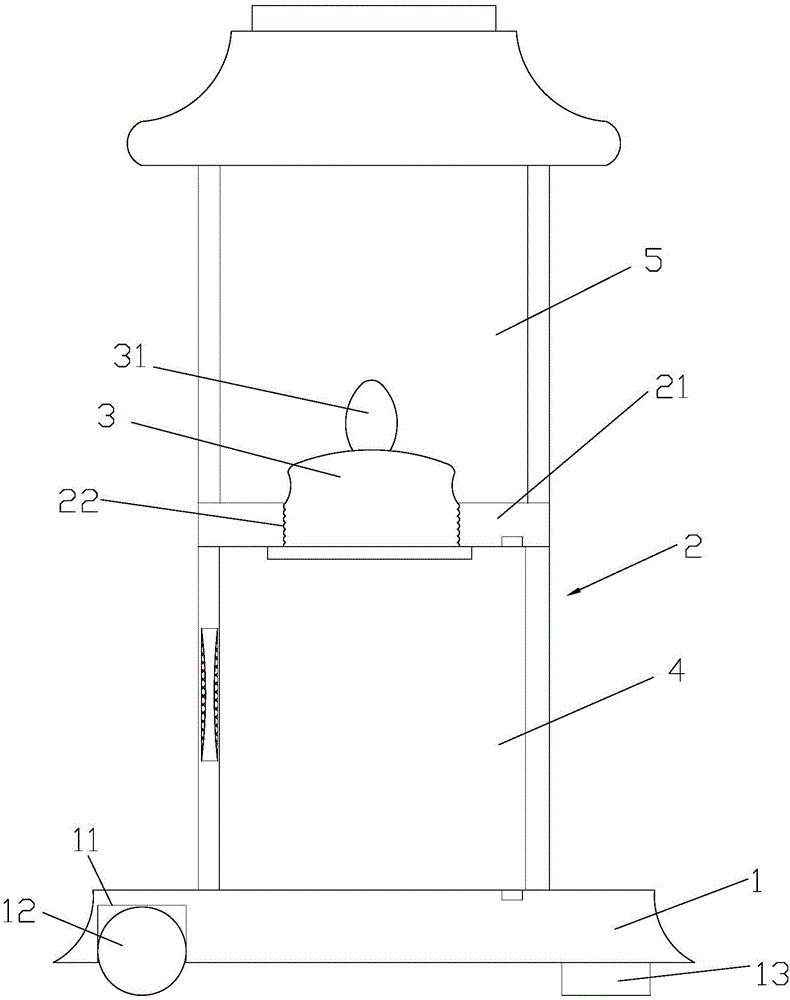

图2为图1内部结构示意图。

图3为本实用新型玻璃板结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1至图3所示，一种可储物的工艺品柱灯，包括底座1、灯架2和灯座3，所述底座1固定在灯架2底面，所述底座1底面一端分布有安装孔11，所述安装孔11靠近底座1边缘，所述安装孔11开口向内翻边，所述安装孔11内设有滚珠12，所述滚珠12凸出安装孔11孔口，所述底座1底面另一端设有支块13，所述支块13的高度与滚珠12凸出的高度相等，能够方便的移动灯具，在移动灯具的时候，将灯架2往滚珠12一端倾斜使得支块13离地，方便拖动灯具，同时移动好灯具后将灯具放置好，支块13与地面接触，使得灯具不会随意移动。

所述灯架2通过分隔板21分割为储物空间4和照明空间5，所述分隔板21设有贯通上下面的螺孔22，所述灯座3旋接在螺孔22上伸入照明空间，所述灯座3上安装有灯珠31，能够方便的拆卸灯座3，在灯珠损31坏后能够便捷更换；所述照明空间5四壁设有通槽51，所述通槽51安装有玻璃板52，所述玻璃板52内壁设有菱形块53，所述菱形块53中部高并且向四周逐渐降低，所述玻璃板52外壁设有图案(未图示)，所述菱形块53能够很好的反射光源，使得功率较小的灯珠31在菱形块53的作用下，也能有良好的照明效果，大大节约电源。

所述储物空间4设有开口41，所述开口41安装有门板42，所述门板42的外壁设有拉环43，所述拉环43分布有防滑纹44，所述储物空间4能够方便的存放物品，取用便捷，所述开口41的顶部和底部设有轴孔45，所述门板42的一端顶面和底面设有与轴孔45相适配的转轴46，所述开口41的另一端设有台阶47，所述台阶47设有卡槽48，所述门板42的另一端设有与卡槽48相适配的卡块49，并且所述卡槽48的槽壁设有相对置的卡垫6，所述卡垫6中部高并向上下两侧逐渐降低，所述卡垫6能够增加卡槽48与卡块49之间的摩擦力，使得门板42能够紧密闭合，存放物品便捷，打开取用物品也十分方便。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
