一种多功能照明灯的制作方法

本实用新型涉及照明灯技术领域，具体为一种多功能照明灯。

背景技术：

照明灯在现代社会是家家户户必须的照明设备，照明灯具有很广的应用范围，现有技术下的照明灯的功能性比较低，均是通过固定结构将照明灯启动装置固定安装，然后将发光装置安装在启动装置上，结构简单，可操作性较差，随着社会的发展，用户对于照明灯在不同时刻的照明范围有一定需求，现有技术下的照明灯，由于其内部结构固定，导致照明范围不可改变，使产品的用户体验较差，并且随着照明灯的使用，会产生一定的热量，而这些热量不及时进行排出会导致装置的工作范围温度升高，在一定程度上影响了照明灯整体结构的工作质量，降低了照明设备的使用寿命，为此，我们提出一种多功能照明灯。

技术实现要素：

本实用新型的目的在于提供一种多功能照明灯，以解决上述背景技术中提出的问题。本实用新型具有能够调节照明范围和使用寿命长的优点。

为实现上述目的，本实用新型提供如下技术方案：一种多功能照明灯，包括安装槽和灯罩，所述安装槽的内腔中部设有固定座，且固定座的侧壁通过固定杆连接安装槽的内腔侧壁，所述安装槽的上端中部设有动力槽，且动力槽的底端固定设有伺服电机，伺服电机的中心轴顶端贯穿动力槽的底端，中心轴的顶端通过内外螺纹配合套接有螺纹座，所述固定座的下端外侧通过加强板连接有灯罩，所述螺纹座的底端外侧设有凹槽，凹槽中设有固定轴，所述固定轴上套接导向杆的一端，且导向杆的另一端设有导向柱，所述灯罩的内侧壁上设有导向槽，所述导向柱内嵌在导向槽中，所述导向杆的下端内侧均连接有反光膜， 所述螺纹座的底端内侧设有灯架，所述灯架底端中部设有灯泡，且灯架的侧壁底端设有温度探头；

所述固定座的一端设有进气槽，且固定座的另一端贯穿设有出气孔，所述进气槽的内腔底端贯穿设有进气孔，所述进气槽的内腔侧壁设有安装架，且安装架上设有进风风扇，所述出气孔和进气孔的内腔中均设有电磁阀，所述固定座的侧壁在固定杆之间设有控制器，所述进风风扇、伺服电机、灯泡、温度探头和电磁阀均电性连接控制器。

优选的，所述导向杆不少于六个，且导向杆之间沿螺纹座呈发散式均匀设置，所述导向杆与导向柱是一体成型结构。

优选的，所述螺纹座的上端外侧通过复位弹簧连接固定座，且复位弹簧之间呈沿螺纹座中心呈均匀设置。

优选的，所述反光膜是一体成型结构，所述中心轴与固定座的连接处设有轴承。

与现有技术相比，本实用新型的有益效果是：本实用新型通过伺服电机作用，实现对导向杆位置的调节，进而使反光膜实现收紧和展开，使用户在使用过程中达到调节照明灯照明范围的目的，使用户能够根据自己的实际情况进行调节，方便了用户的使用，提高用户体验的质量，并且通过温度探头的作用使照明设备本身能够根据周围温度的改变进行自我调节，对照明设备的工作温度进行改变，提高照明灯工作环境的质量，在一定程度上能够提高设备的使用寿命，具有很强的实用性。

附图说明

图1为本实用新型的剖面图；

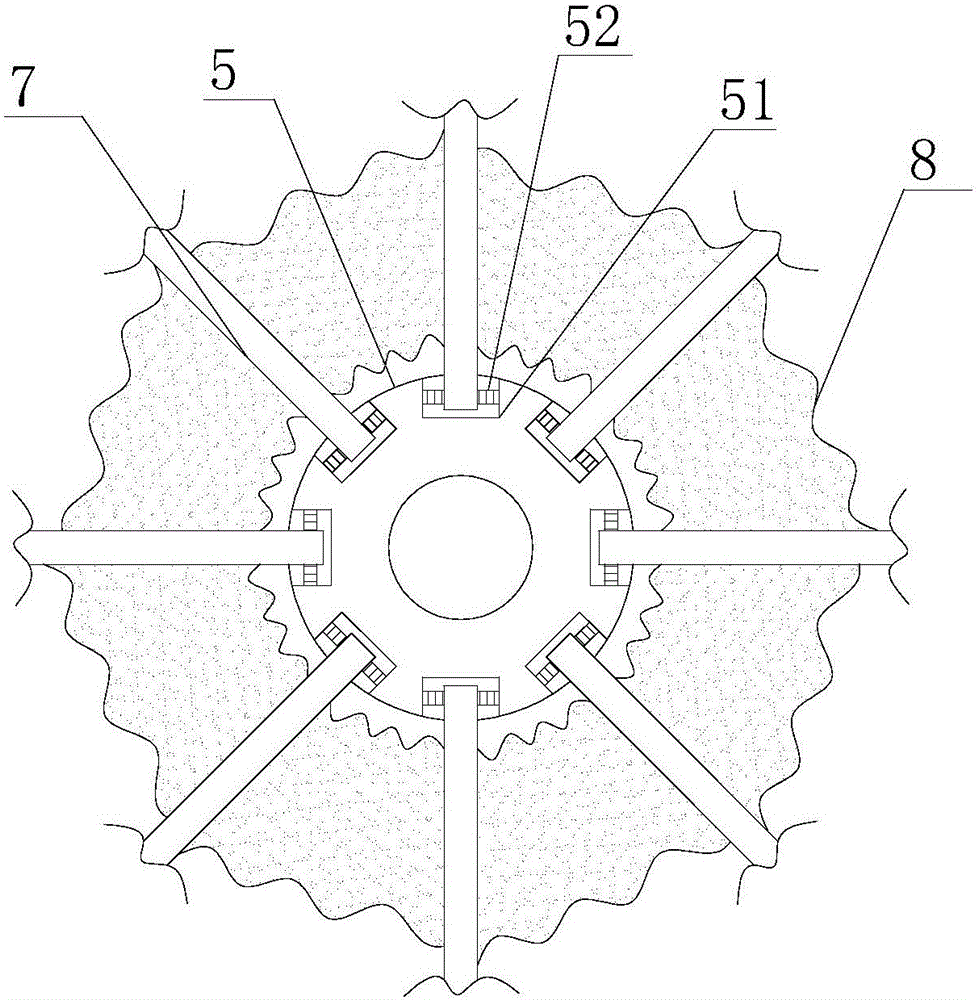

图2为本实用新型的螺纹座结构示意图；

图3为本实用新型的导向杆和灯罩连接示意图；

图4为本实用新型的固定座俯视图。

图中：1 安装槽、2 固定座、21 控制器、22 出气孔、23 进气槽、3 伺服电机、4 灯罩、41 导向槽、5 螺纹座、51 凹槽、52 固定轴、6 灯架、61 温度探头、7 导向杆、71 导向柱、8 反光膜。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种多功能照明灯，包括安装槽1和灯罩4，所述安装槽1的内腔中部设有固定座2，且固定座2的侧壁通过固定杆连接安装槽1的内腔侧壁，所述安装槽1的上端中部设有动力槽，且动力槽的底端固定设有伺服电机3，伺服电机3的中心轴顶端贯穿动力槽的底端，中心轴的顶端通过内外螺纹配合套接有螺纹座5，所述固定座2的下端外侧通过加强板连接有灯罩4，通过伺服电机3的作用，使螺纹座5实现上下运动。

所述螺纹座5的上端外侧通过复位弹簧连接固定座2，且复位弹簧之间呈沿螺纹座5中心呈均匀设置，通过复位弹簧的作用，使螺纹座5在上下运动的过程中，具有较好的稳定性，不会出现晃动的现象，提高设备整体的工作质量，所述螺纹座5的底端外侧设有凹槽51，凹槽51中设有固定轴52，所述固定轴52上套接导向杆7的一端，且导向杆7的另一端设有导向柱71，所述灯罩4的内侧壁上设有导向槽41，所述导向柱71内嵌在导向槽41中，通过导向柱71和 导向槽41的作用，使导向杆7能够实现循环式运动，达到收放的目的。

所述导向杆7的下端内侧均连接有反光膜8，所述反光膜8是一体成型结构，通过反光膜8的收缩和展开作用，使照明设备的光照范围能够实现改变，用户可以根据自身的喜好以及实际情况实现照明范围的调节，方便了用户的使用，提高了用户使用照明设备的使用质量，并且一体成型结构设置的反光膜8，在一定程度上提高了设备的使用质量和结构完整性，所述中心轴与固定座2的连接处设有轴承，所述螺纹座5的底端内侧设有灯架6，所述灯架6底端中部设有灯泡，且灯架6的侧壁底端设有温度探头61，所述导向杆7不少于六个，且导向杆7之间沿螺纹座5呈发散式均匀设置，所述导向杆7与导向柱71是一体成型结构。

所述固定座2的一端设有进气槽23，且固定座2的另一端贯穿设有出气孔22，所述进气槽23的内腔底端贯穿设有进气孔，所述进气槽23的内腔侧壁设有安装架，且安装架上设有进风风扇，所述出气孔22和进气孔的内腔中均设有电磁阀，所述固定座2的侧壁在固定杆之间设有控制器21，所述进风风扇、伺服电机3、灯泡、温度探头61和电磁阀均电性连接控制器21，通过温度探头61的作用，使照明设备工作时产生的热量得到很好的处理，进而调节到设备所需要的最佳工作温度，不仅能够提高设备的运行质量，而且能够提升设备的使用寿命，具有很强的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
