一种具有照明灯的切割机的制作方法

本实用新型涉及一种切割机，特别涉及一种具有照明灯的切割机，属于光电机械技术领域。

背景技术：

切割机从切割材料来区分，分为金属材料切割机和非金属材料切割机。金属材料切割机分为火焰切割机、等离子切割机、激光切割机、水刀切割机等；非金属材料切割机主要是刀具切割机。

目前市场上的切割机在使用的过程中因为切割片大多以钢铁为材料，易氧化锈，降低生产效率，切割片大多为圆形状，浪费材料，且在使用过程中易发生突发状况导致光线不足的情况，不仅对使用者的安全问题产生威胁，也容易对切割的材料切割产生偏差。而且在完成每次切割后，切割机的刀片还在继续转动，操作人员若一不小心，就会受到重伤，为了减少切割后切割机的刀片还在继续转动对人体造成的伤害，本实用新型利用光电传感器有效地解决了上述问题。

技术实现要素：

本实用新型提出了一种具有照明灯的切割机，解决了切割片易氧化锈，降低生产效率，且使用过程中光线不足对使用者的安全产生威胁，材料切割产生偏差的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种具有照明灯的切割机，包括切割机本体、底座和驱动电机，所述切割机本体的顶部设有把手，所述把手的内侧设有启动开关，所述切割机本体内安装有驱动电机，所述切割机本体底部的设有底座，所述切割机本体的一侧设有照明灯，所述照明灯的一侧安装有光电开关，所述照明灯与所述光电开关电性连接，所述切割机本体通过旋转轴与切割刀片活动连接，所述切割刀片的顶端设有防护外壳，在所述切割机本体上且靠近所述切割刀片底端的位置上安装有光电传感器，所述光电传感器与所述驱动电机电性连接。

作为本实用新型的一种优选技术方案，所述切割刀片为齿轮状圆形切割片。

作为本实用新型的一种优选技术方案，所述切割刀片的表面设有防护层。

作为本实用新型的一种优选技术方案，所述切割机本体与所述底座通过螺栓固定连接。

作为本实用新型的一种优选技术方案，所述把手表面设有软质橡胶层。

本实用新型所达到的有益效果是：本实用新型的结构简单，造价低廉，且实用性强，通过设有光电传感器，可以通过光电传感器检测材料是否在切割机下方，当检测到材料时，光电传感器通过切割机的内部电路控制驱动电机运转；当未检测到材料时，光电传感器使其内部电路断开，切割机停止工作；减少了切割后切割机的刀片还在继续转动对人体造成的意外伤害，同时使用光电开关和照明灯，在光线不足的情况，光电开关自动闭合使照明灯通电工作，降低光线不足对使用者的造成的安全威胁，也减小材料切割产生的偏差；切割刀片上设有防护层，不易氧化、节省成本、使用安全、增长工具的使用寿命、提高工作效率。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种具有照明灯的切割机的结构示意图；

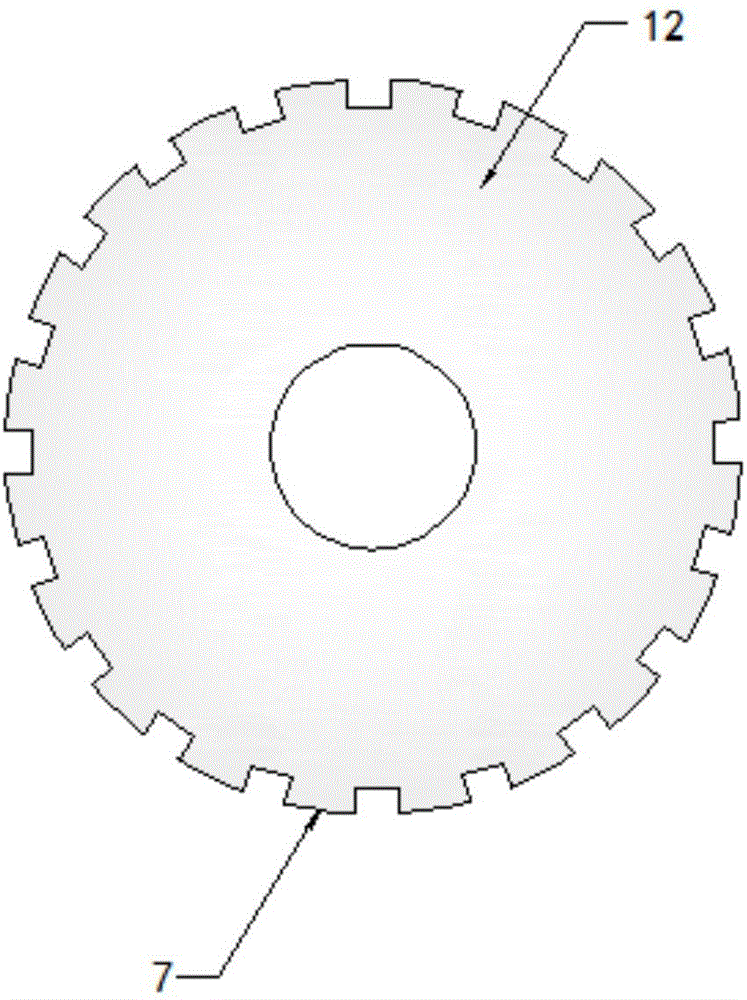

图2是本实用新型的切割刀片的结构示意图；

图中：1-切割机本体；2-驱动电机；3-启动开关；4-把手；5-防护外壳；6-旋转轴；7-切割刀片；8-光电传感器；9-底座；10-光电开关；11-照明灯；12-防护层。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-2所示，本实用新型提供一种具有照明灯的切割机，包括切割机本体1、底座9和驱动电机2，切割机本体1的顶部设有把手4，把手4的内侧设有启动开关3，切割机本体1内安装有驱动电机2，切割机本体1底部的设有底座9，切割机本体1的一侧设有照明灯11，照明灯11的一侧安装有光电开关10，照明灯11与光电开关10电性连接，切割机本体1通过旋转轴6与切割刀片7活动连接，切割刀片7的顶端设有防护外壳5，在切割机本体1上且靠近切割刀片7底端的位置上安装有光电传感器8，光电传感器8与驱动电机2电性连接。

进一步地，切割刀片7为齿轮状圆形切割片，便于电机驱动旋转，增加切割刀片7与材料的摩擦，加快切割速度，提高工作效率。

进一步地，切割刀片7的表面设有防护层12，不易氧化，节省成本，使用安全，增长工具的使用寿命，提高工作效率。

进一步地，切割机本体1与底座9通过螺栓固定连接，便于拆卸携带。

进一步地，把手4表面设有软质橡胶层，增加手握的舒适度，同时具有减震效果。

本实用新型的结构简单，造价低廉，且实用性强，通过设有光电传感器8，可以通过光电传感器8检测材料是否在切割机下方，当检测到材料时，光电传感器8通过切割机的内部电路控制驱动电机2运转；当未检测到材料时，光电传感器8使其内部电路断开，切割机停止工作；减少了切割后切割机的刀片还在继续转动对人体造成的意外伤害，同时使用光电开关10和照明灯11，在光线不足的情况，光电开关10自动闭合使照明灯11通电工作，降低光线不足对使用者的造成的安全威胁，也减小材料切割产生的偏差；切割刀片8上设有防护层12，不易氧化、节省成本、使用安全、增长工具的使用寿命、提高工作效率。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
