一种防水电子蜡烛的制作方法

本实用新型涉及电子蜡烛技术领域，尤其涉及一种防水电子蜡烛。

背景技术：

传统的蜡烛大多数为燃料蜡烛，用于日常照明或者像生日聚会、烛光晚餐等特殊场合，但是蜡烛点燃后会产生烟气，不仅污染环境、不利于人们身心健康，而且明火会存在火灾隐患，很不安全。

因此出现了电子蜡烛，电子蜡烛既具有照明的实用性，又具有观赏和装饰性，在酒店、教堂和家庭等场所得到大量使用，目前很多电子蜡烛能够模拟传统蜡烛的燃烧形态，具有很好的仿真效果。

电子蜡烛一般包括容纳电池的底座、底部固定有磁铁的烛芯、烛芯安装座以及设有电磁线圈的线路板；所述烛芯活动连接在烛芯安装座上。线路板一般直接安装在底座上。但在很多情况下，电子蜡烛需要用于户外环境。户外环境常常受到雨水作用，上述结构的线路板易受到雨水作用，难以适应户外需求，因此，需设计防水的电子蜡烛，本案由此产生。

技术实现要素：

本实用新型所要解决的技术问题是，提供一种能避免水接触线路板，且结构简单的防水电子蜡烛。

为解决上述技术问题，本实用新型的一种防水电子蜡烛，包括容纳电池的底座、底部固定有磁铁的烛芯、烛芯安装座以及设有电磁线圈的线路板；所述烛芯活动连接在烛芯安装座上；所述的一种防水电子蜡烛还包括底座盖；所述底座盖盖在底座上方且底座盖与底座紧配连接，底座盖和底座之间形成容纳线路板的空腔；所述线路板位于空腔内并且线路板固定在底座上，电磁线圈位于磁铁的下方；所述底座盖朝上的外壁上设有用于卡接烛芯安装座的卡接结构；所述烛芯安装座与卡接结构卡接。

采用以上结构后，本实用新型与现有技术相比，具有以下优点：由于线路板固定在底座上，底座盖盖在底座上方；电磁线圈透过底座盖壁面与磁铁配合使烛芯摇摆；这样，底座盖可以阻止外界的水进入，避免水接触线路板，从而具有防水功能。

优选的，所述卡接结构为形状与烛芯安装座底部相适应的凸环；所述凸环与底座盖朝上的外壁连为一体。凸环结构简单，却能实现卡接烛芯安装座的功能，从而使防水电子蜡烛结构简单，降低成本。

底座上端面凸出设有限位销钉；所述线路板上设有穿孔，限位销钉与穿孔卡接使线路板固定在底座上。这样，方便安装，且能起到固定线路板的作用。

所述底座盖的底部形状与底座的上部形状相适应；所述底座的侧壁上设有限位台阶。这样，台阶一方面起到限位的作用，另一方面，由于台阶的存在，使空腔与台阶形成高度差，避免水接触线路板，保证防水功能。

所述限位台阶上设有向上凸出的凸块；在底座盖上且与凸块对应位置处设有凹槽；凸块与凹槽插接。这样，在装配时可以起到防止装反的作用。

所述底座盖上部设有过线穿孔；在过线穿孔处设有防水胶。这样，可以方便线路板布线，防水胶能避免水进入到容纳盒内。

所述底座设有朝下的端口；所述一种防水电子蜡烛还包括用以封闭/打开端口的旋盖；所述旋盖上套设有密封圈；所述旋盖与底座卡接。这样，可以避免水分从底座进入到内部电池处，从而保证了电子蜡烛的防水功能。

附图说明

图1是本实用新型一种防水电子蜡烛的截面示意图。

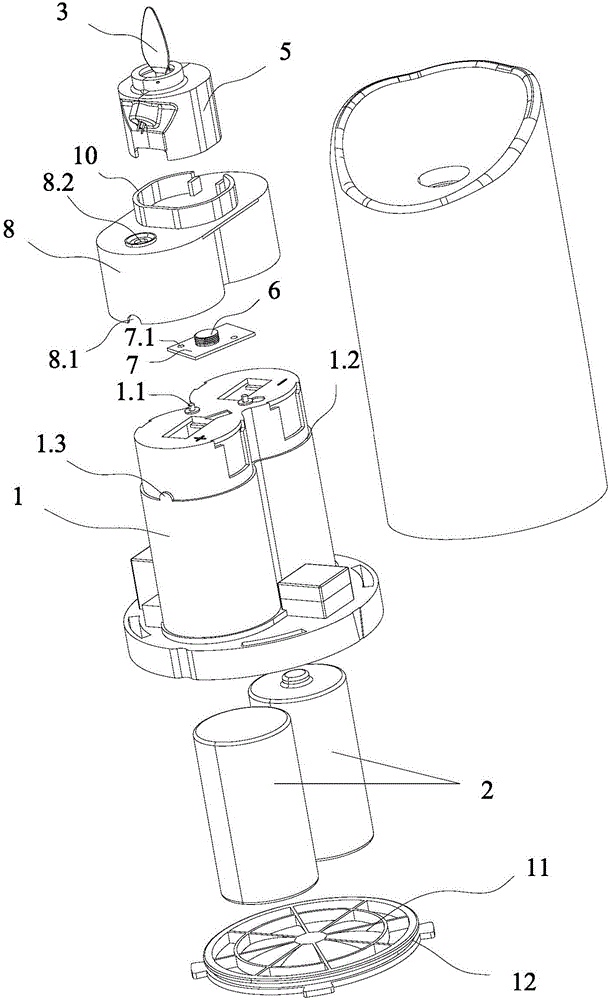

图2是本实用新型一种防水电子蜡烛的爆炸结构示意图。

图3是本实用新型一种防水电子蜡烛的另一视角的爆炸结构示意图。

其中：

1、底座；1.1、限位销钉；1.2、限位台阶；1.3、凸块；1.4、端口；2、电池；3、烛芯；4、磁铁；5、烛芯安装座；6、电磁线圈；7、线路板；7.1、穿孔；8、底座盖；8.1、凹槽；8.2、过线穿孔；9、空腔；10、凸环；11、旋盖；12、密封圈。

具体实施方式

下面结合附图和具体实施方式对实用新型作进一步详细地说明。

如图1至3所示，一种防水电子蜡烛，包括容纳电池2的底座1、底部固定有磁铁4的烛芯3、烛芯安装座5以及设有电磁线圈6的线路板7；所述烛芯3活动连接在烛芯安装座5上；所述的一种防水电子蜡烛还包括底座盖8；所述底座盖8盖在底座1上方且底座盖8与底座1紧配连接，底座盖8和底座1之间形成容纳线路板7的空腔9；所述线路板7位于空腔9内并且线路板7固定在底座1上，电磁线圈6位于磁铁4的下方；所述底座盖8朝上的外壁上设有用于卡接烛芯安装座5的卡接结构；所述烛芯安装座5与卡接结构卡接。

所述卡接结构为形状与烛芯安装座5底部相适应的凸环10；所述凸环10与底座盖8朝上的外壁连为一体。

底座1上端面凸出设有限位销钉1.1；所述线路板7上设有穿孔7.1，限位销钉1.1与穿孔7.1卡接使线路板7固定在底座1上。

所述底座盖8的底部形状与底座1的上部形状相适应；所述底座1的侧壁上设有限位台阶1.2；所述紧配连接是指底座盖8的内侧壁与底座1的侧壁贴合、底座盖8的侧壁的下端面与限位台阶1.2的表面贴合。

所述限位台阶1.2上设有向上凸出的凸块1.3；在底座盖8上且与凸块1.3对应位置处设有凹槽8.1；凸块1.3与凹槽8.1插接。

所述底座盖8上部设有过线穿孔8.2；在过线穿孔8.2处设有防水胶。

所述底座1设有朝下的端口1.4；所述一种防水电子蜡烛还包括用以封闭/打开端口1.4的旋盖11；所述旋盖11上套设有密封圈12；所述旋盖11与底座1卡接。

本实用新型的防水电子蜡烛可使用于浴室、室外等场所。

以上所述，仅是本实用新型较佳可行的实施示例，不能因此即局限本实用新型的权利范围，对熟悉本领域的技术人员来说，凡运用本实用新型的技术方案和技术构思做出的其他各种相应的改变都应属于在本实用新型权利要求的保护范围之内。
