一种可拆卸的插墙式LED控制装置的制作方法

本实用新型涉及LED灯的控制装置，特别是涉及一种可拆卸的插墙式LED控制装置。

背景技术：

LED控制装置是用于控制LED灯通电与否的开关装置。现有市面上的插墙式LED控制装置，输出都不带控制开关，若要带控制开关，只能通过电源线连接，不利于安装。即使有自带开关，但开关部分不能拆卸，无法实现在应用中可以依据个人要求进行功能选择。

技术实现要素：

本实用新型的目的在于，提供一种可拆卸的插墙式LED控制装置，将LED控制装置与感应开关进行可拆卸设计，LED控制装置可以单独使用或者与电子感应开关配套使用。

为解决上述技术问题，本实用新型采用如下的技术方案：

一种可拆卸的插墙式LED控制装置，包括LED恒压控制装置和电子感应开关，电子感应开关可拆卸的设置在LED恒压控制装置上，LED恒压控制装置包括外部壳体、印制电路板和插头部件，插头部件安装在外部壳体上，印制电路板位于外部壳体内，印制电路板和插头部件相连，外部壳体上还设有与印制电路板相连的输出接口和插槽；电子感应开关包括接头，接头位于插槽内。

为了使电子感应开关能够更加牢固的固定在LED恒压控制装置上，电子感应开关上设有固定块，外部壳体上设有固定槽，固定块位于固定槽内。

前述的一种可拆卸的插墙式LED控制装置中，外部壳体上还设有槽位，插头部件位于所述槽位内。插头部件折叠后位于所述槽位内。

与现有技术相比，本实用新型将LED恒压控制装置与电子感应开关进行可拆卸设计，当单独使用LED恒压控制装置时，LED恒压控制装置输出恒定电压，能够控制LED灯常亮；当同时配套使用电子感应开关时，LED恒压控制装置与电子感应开关模式切换，LED恒压控制装置内置的DC电源母端子与电子感应开关内置的DC电源公端子共同实现电气连接转换，即当插入电子感应开关时，其DC电源公端子与DC电源母端子通过端子间的触点切换输出控制，达到感应模式的技术效果。

附图说明

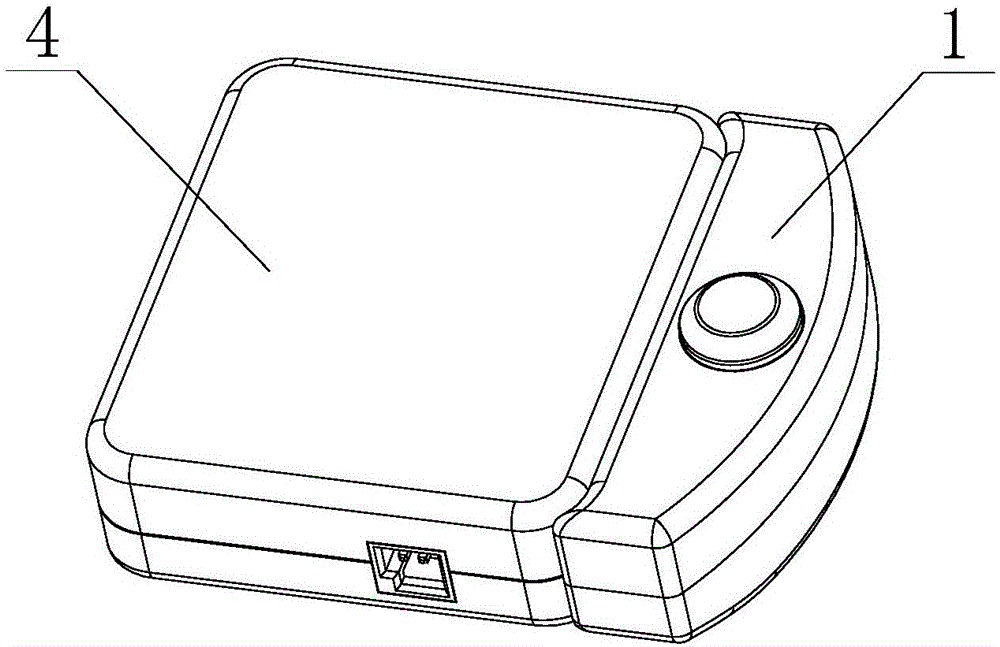

图1是本实用新型的一种实施例的结构示意图；

图2是LED恒压控制装置和电子感应开关组合方式示意图。

附图标记：1-电子感应开关，2-固定块，3-固定槽，4-LED恒压控制装置，5-插头部件，6-槽位，7-插槽，8-接头，9-输出接口，10-外部壳体。

下面结合附图和具体实施方式对本实用新型作进一步的说明。

具体实施方式

本实用新型的实施例1：如图1和图2所示，一种可拆卸的插墙式LED控制装置，包括LED恒压控制装置4和电子感应开关1，电子感应开关1可拆卸的设置在LED恒压控制装置4上，LED恒压控制装置4包括外部壳体10、印制电路板和插头部件5，插头部件5安装在外部壳体10上，印制电路板位于外部壳体10内，印制电路板和插头部件5相连，外部壳体10上还设有与印制电路板相连的输出接口9和插槽7；电子感应开关1包括接头8，接头8位于插槽7内。电子感应开关1上设有固定块2，外部壳体10上设有固定槽3，固定块2位于固定槽3内。

实施例2：如图1和图2所示，一种可拆卸的插墙式LED控制装置，包括LED恒压控制装置4和电子感应开关1，电子感应开关1可拆卸的设置在LED恒压控制装置4上，LED恒压控制装置4包括外部壳体10、印制电路板和插头部件5，插头部件5安装在外部壳体10上，印制电路板位于外部壳体10内，印制电路板和插头部件5相连，外部壳体10上还设有与印制电路板相连的输出接口9和插槽7；电子感应开关1包括接头8，接头8位于插槽7内。

电子感应开关1上设有固定块2，外部壳体10上设有固定槽3，固定块2位于固定槽3内。外部壳体10上还设有槽位6，插头部件5位于所述槽位6内。

本实用新型的一种实施例的工作原理：输出接口9连接LED灯，当需要LED灯常亮时，将电子感应开关1从LED恒压控制装置4上卸下，LED恒压控制装置4输出恒定电压，LED灯常亮；当需要使本装置作为感应开关时，将电子感应开关1安装在LED恒定控制装置4上，LED恒压控制装置4内置的DC电源母端子与电子感应开关1内置的DC电源公端子共同实现电气连接转换，即当插入电子感应开关1时，其DC电源公端子与DC电源母端子通过端子间的触点切换输出控制，从而切换状态模式，成为感应开关。
