电子蜡烛及其火焰模拟组件的制作方法

本申请涉及电子蜡烛。

背景技术：

电子蜡烛又可被称为电子LED蜡烛，其由刚开始的简单的模拟蜡烛的外形做出LED灯芯，发展到现在可模拟喷泉声效的电子音乐喷泉蜡烛，其功能越来越多，色彩越来越多，样式也越来越丰富。其不仅具有照明的实用性和安全性，而且具有极高的观赏性和装饰性。而模拟真火的电子蜡烛，因其发光器件能够模拟传统矿物蜡烛的燃烧形态，能够营造出一种宁静祥和的气氛，使人情绪放松，因而大受欢迎，越来越多的人选择将其作为一种软装饰品。

目前，为了追求电子蜡烛烛光摇曳的效果，人们大多数都在火焰片及其设置的摇摆机构方面下功夫。但是，人们对美的追求是无限的，为了追求更加逼真的艺术效果，仍然还有进一步完善的空间。

技术实现要素：

本申请提供一种新型的电子蜡烛及其火焰模拟组件。

本申请提供的火焰模拟组件,包括火焰片，还包括三个发光体和用于控制发光体的控制电路，所述发光体与控制电路连接，每一发光体发出的光在火焰片上形成各自的照射区域，所述控制电路包括三个输出端，分别与三个发光体连接，用于控制三个发光体中的至少两个发光体交替闪烁，用以在火焰片上的照射区域形成动态火焰的视觉效果。

作为所述火焰模拟组件的进一步改进，所述发光体包括第一发光体、第二发光体和第三发光体，所述第二发光体和第三发光体主要照射在下方，所述第一发光体主要照射在上方，三个照射区域叠加后基本呈三角形分布。

本申请提供的电子蜡烛，包括火焰片，还包括三个发光体和用于控制发光体的控制电路，所述发光体与控制电路连接，每一发光体发出的光在火焰片上形成各自的照射区域，所述控制电路包括三个输出端，分别与三个发光体连接，用于控制三个发光体中的至少两个发光体交替闪烁，用以在火焰片上的照射区域形成动态火焰的视觉效果。

作为所述电子蜡烛的进一步改进，所述发光体包括第一发光体、第二发光体和第三发光体，所述第二发光体和第三发光体主要照射在下方，所述第一发光体主要照射在上方，三个照射区域叠加后基本呈三角形分布。

作为所述电子蜡烛的进一步改进，还包括用于检测气流的气流感应件，所述气流感应件输出接控制电路，所述控制电路根据接收的感应信号控制发光元件的使用状态。

作为所述电子蜡烛的进一步改进，所述电子蜡烛具有气流采集腔，所述气流采集腔具有与电子蜡烛外部相通的入口，所述气流感应件设置在气流采集腔内。

作为所述电子蜡烛的进一步改进，所述气流采集腔至少包括一个气流采集通道，所述气流采集通道基本成外大内小的敞口状，所述气流感应件设置在气流采集腔的底部。

作为所述电子蜡烛的进一步改进，所述气流采集腔入口的入口面成水平设置。

作为所述电子蜡烛的进一步改进，所述气流采集腔的入口与火焰片外露部分的底部相邻设置。

本申请的有益效果是：

本申请所提供的火焰模拟组件，其包括火焰片、三个发光体和用于控制发光体的控制电路，发光体与控制电路连接。每一发光体发出的光在火焰片上形成各自的照射区域，所述控制电路包括三个输出端，分别与三个发光体连接，用于控制三个发光体中的至少两个发光体交替闪烁，用以在火焰片上的照射区域形成动态火焰的视觉效果。

附图说明

图1为本申请火焰模拟组件一种实施例中火焰片照射区域分布图；

图2为发光体设置一种实施例的结构示意图；

图3为发光体设置另一种实施例的结构示意图；

图4为本申请电子蜡烛一种实施例的结构剖视图；

图5为图4所示实施例中火焰片、麦克风和电路板的结构示意图；

图6为图4所示实施例中气流采集腔的结构示意图；

图7为本申请电子蜡烛一种控制电路的结构示意图；

图8为本申请电子蜡烛另一种控制电路的结构示意图。

具体实施方式

下面通过具体实施方式结合附图对本发明作进一步详细说明。本申请可以以多种不同的形式来实现，并不限于本实施例所描述的实施方式。提供以下具体实施方式的目的是便于对本申请公开内容更清楚透彻的理解，其中上、下、左、右等指示方位的字词仅是针对所示结构在对应附图中位置而言。

然而，本领域的技术人员可能会意识到其中的一个或多个的具体细节描述可以被省略，或者还可以采用其他的方法、组件或材料。在一些例子中，一些实施方式并没有描述或没有详细的描述。

此外，本文中记载的技术特征、技术方案还可以在一个或多个实施例中以任意合适的方式组合。对于本领域的技术人员来说，易于理解与本文提供的实施例有关的方法的步骤或操作顺序还可以改变。因此，附图和实施例中的任何顺序仅仅用于说明用途，并不暗示要求按照一定的顺序，除非明确说明要求按照某一顺序。

实施例一：

本实施例一提供一种电子蜡烛。

该电子蜡烛包括火焰模拟组件。该火焰模拟组件通过对发光体的控制来模拟真实的火焰摇曳的效果。

该火焰模拟组件包括用于模拟火焰形状的火焰片、三个用于模拟火焰效果的发光体和用于控制发光体的控制电路。

发光体与控制电路连接，每一发光体发出的光在火焰片上形成各自的照射区域。控制电路包括三个输出端，分别与三个发光体连接，通过输出端的信号输出，用于控制三个发光体中的至少两个发光体交替闪烁，用以在火焰片上的照射区域形成动态火焰的视觉效果。

请参考图1，三个照射区域叠加后基本呈三角形分布，照射在火焰片100上方A区域的为第一发光体，照射在火焰片100下方B、C区域的为第二发光体和第三发光体；控制电路包括三个输出端，分别与三个发光体连接。

控制电路控制三个发光体交替闪烁，形成动态火焰视觉效果，闪烁方式可以是：

1、控制电路通过输出端输出使第二发光体和第三发光体交替闪烁的控制信号，用以在火焰片上形成左右摇摆的视觉效果。

在此基础上，第二发光体和第三发光体中任意一个闪亮时，可以使第一发光体与之同时闪亮。

2、控制电路通过输出端输出使第二发光体和第三发光体同步闪烁且第一发光体与下方的两个发光体(第二发光体和第三发光体)交替闪烁的控制信号，用以在火焰片上的照射区域形成上下窜动的视觉效果。

3、控制电路通过输出端输出使第二发光体与第一发光体交替闪烁至少一次后，第三发光体与第一发光体交替闪烁至少一次的控制信号，用以在火焰片上的照射区域形成上下窜动和左右摇摆的视觉效果。

该发光体为可在电能作用下发光的元件，如发光芯片或晶片等，如图2所示，第一发光体210、第二发光体220和第三发光体230可能安装在一个LED灯200内。或者，如图3所示，该第一发光体210、第二发光体220和第三发光体230也可能是分别安装在三个LED灯200内。

控制电路设置在电路板300上，其控制三个发光体中的任意两个交替闪烁，使得发光体照射在火焰片100上的区域形成亮灭，从而营造烛光摇曳的效果。

发光体的亮灭可以是规律的，也可以无规律的，这可视需要的视觉效果而定。

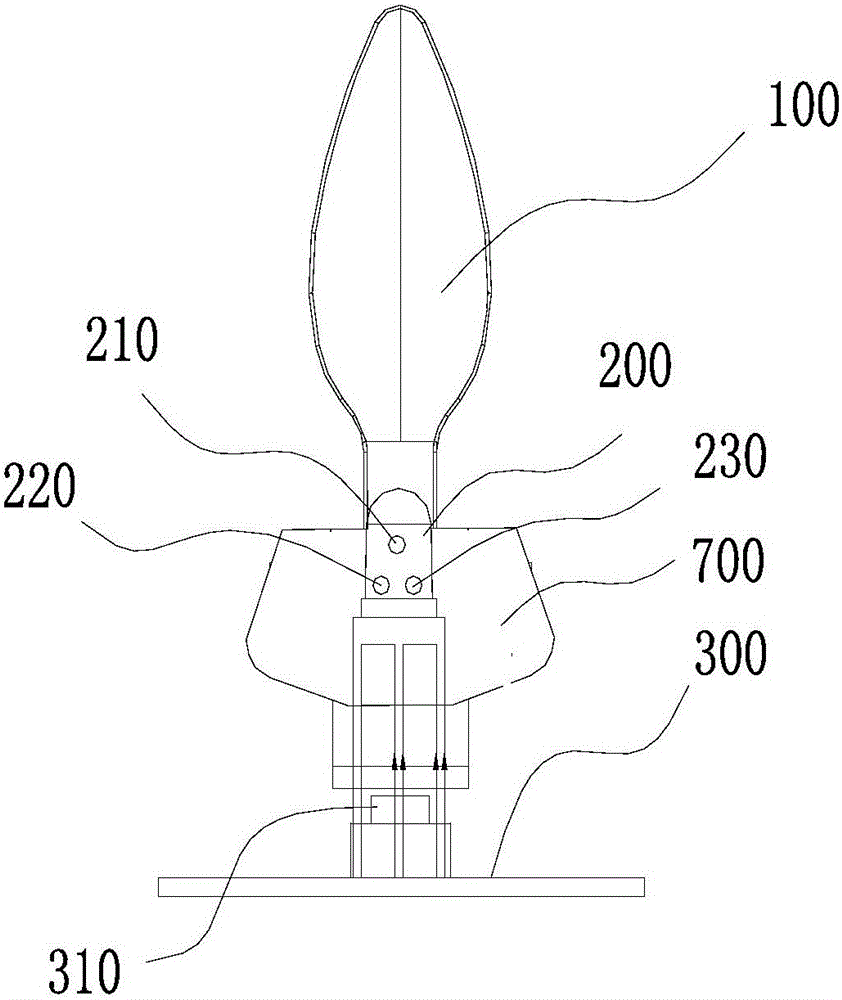

请参考图5，电路板300位于LED灯200的下方，其与LED灯200电连接，用以控制LED灯200内发光体的亮灭。

进一步地，请继续参考图5，控制电路上可设置一轻触开关310。轻触开关310与控制电路连接，火焰片100以可活动地设置，轻触开关310位于火焰片100的活动轨迹上，使移动火焰片100可触发轻触开关310，从而使火焰片100来作为控制电子蜡烛启闭的开关。

操作者可通过移动火焰片100来触发轻触开关310，无需拿起整个电子蜡烛操作，使用方便，而且火焰片100作为控制开关可保持电子蜡烛外观一致性，使电子蜡烛外观简洁，美丽。

请参考图4和图6，该电子蜡烛还可以包括用于检测气流的气流感应件400，该气流感应件400与控制电路电连接，且气流感应件400将作用到其上的气流转换成信号并发送至控制电路，该控制电路根据接收的信号控制发光元件200的使用状态。

该气流感应件400与控制电路电连接，且气流感应件400输出接控制电路，所述控制电路根据接收的感应信号控制发光元件200的使用状态。

气流感应件400可以是一种机械式开关，气流的大小可触发该气流感应件400，使其向控制电路传递信号，如开关的闭合或断开。

气流感应件400也可以是一种将气流大小转换成电信号的装置，如麦克风(咪头)等。

该电子蜡烛可检测作用到其上的气流，因此使用者可通过吹气这种方式来改变蜡烛的使用状态，使得电子蜡烛可接近真实蜡烛，给使用者带来更加真实的体验。

进一步，请参考图6，电子蜡烛还可以具有与其外部相通的气流采集腔500，气流感应件400设置在气流采集腔500内，这样更便于对气流的收集，避免气流采集腔500以外气流对控制的干扰。

具体地，请参看图4，火焰片100安装在支架600上，其大部分从支架600上外露。火焰片100的形状可以是模仿烛火的形状，当发光元件200的光打到火焰片100上时，可形成类似烛火的效果。发光元件200可以是采用一个或多个LED灯，其安装在灯托700上，灯托700与支架600固定在一起。LED灯位于火焰片100的侧下方，其打开时，其发出的光照射在火焰片100表面。

本实施例采用的气流感应件400是一类可将气流大小转换成电信号的器件，例如麦克风(或称为咪头等)，本实施例以下以麦克风为例进行说明。

该气流采集腔500除入口510与外界相通外，基本是一个封闭的腔体，这样可以使气流尽量的作用到麦克风上。

当然，在保证大部分或全部气流可以作用到麦克风的前提下，气流采集腔500也可能设置为非封闭。

气流采集腔500可以是由多个部件围合形成，如通过支架600和灯托700围合而成；也可能是形成在单一部件上，如也可以直接形成在支架600上。

气流采集腔入口510的入口面511可以设置为沿任意方向设置。请参看图4和6，可以优选地将气流采集腔500的入口面511设计为成水平，这样可以避免其他方向上的气流干扰，即只有从上而下(垂直或斜向)的吹风，才能影响到LED灯的使用状态。

气流采集腔500的形状也可以在实现采集气流功能的情况下任意设置。该气流采集腔500至少包括一个气流采集通道，该气流采集通道可设计为基本成外大内小的敞口状，即整体上是自气流采集腔500的入口510向内收缩设置，在收缩的过程中局部可能有其他变化。气流感应件400设置在气流采集腔500的底部。

请参看图4和6，优选地，该气流采集腔500本身就是一个气流采集通道。这样的敞口设计，更便于对气流的采集，而气流感应件400设置在气流采集通道较小一段的底部，可以使采集的气流集中作用到气流感应件400上。

进一步地，气流采集腔500的入口510可以分布在电子蜡烛上的任意位置。而优选地，请参看图4和6，气流采集腔500的入口510与火焰片100外露部分的底部相邻设置，这样使用者在吹气时，其感觉更像是在吹火焰片100，同时火焰片100可以通过反弹来对吹出的气流进行引导，使其进入到下方的气流采集腔500中。

本实施例控制方法包括：

采集作用于电子蜡烛的气流，并根据采集的气流来控制发光元件的使用状态。

该信号的采集可以通过气流感应件来实现，气流感应件将气流大小转换成对应电信号，设置第一阈值，当控制电路接收到的电信号超过第一阈值时，控制电路输出一个关闭发光元件的控制信号。

同时，设置第二阈值，当控制电路接收到的电信号大于第二阈值且小于第一阈值时，控制电路输出使发光元件闪烁的控制信号。

当控制电路接收到的电信号等于第一阈值时，控制电路可以输出使发光元件闪烁的控制信号，也可以输出一个关闭发光元件的控制信号。

当控制电路接收到的电信号等于第二阈值时，控制电路输出使发光元件闪烁的控制信号或不输出使发光元件闪烁的控制信号。

进一步地，设置第三阈值，当控制电路接收到的电信号大于第三阈值且小于第一阈值时，控制电路输出使发光元件安装第一速度闪烁的控制信号；当控制电路接收到的电信号大于第二阈值且小于第三阈值时，控制电路输出使发光元件安装第二速度闪烁的控制信号；第一速度大于第二速度，即第一速度下发光元件闪烁较第二速度的闪烁更快。

当控制电路接收到的电信号等于第三阈值时，控制电路可以输出一个使发光元件安装第一速度闪烁的控制信号，也可以输出一个使发光元件安装第二速度闪烁的控制信号。

此外，发光元件闪烁还可以是随气流大小而变化，具体来说，当控制电路接收到的电信号大于第二阈值且小于第一阈值时，电信号越大，控制发光元件的闪烁频率越快。

如不设置闪烁的话，当控制电路接收到的电信号小于或等于第一阈值时，可以控制发光元件保持原有使用状态不变。

请参考图7，控制电路可以包括放大电路、AD转换电路以及主控电路，放大电路用于对气流感应件400输出的电信号进行放大处理，AD转换电路根据放大后的电信号输出电压信号，主控电路根据电压大小控制发光元件200的使用状态。该放大电路可以是集成放大电路。此外，主控电路外围电路还可以有电源供电，定时电路，红外线收电路，控制LED灯的电路。这些外围电路属于现有较为成熟的技术，因此不再具体说明。

该控制过程具体来说，通过麦克风捕捉气流，再经过放大电路放大，抗干扰的电路后，AD转换电路输入不同的电压值，主控电路可以根据不同的值，调节LED的亮度、闪烁快慢与熄灭变快。大风时，电压值高，LED灯闪烁(该闪烁包括单灯持续亮灭以及两个以上灯的交替亮灭所形成的摇摆晃动效果，下同)；弱风时，电压值低，LED灯闪烁变慢；太强风时，电压值更高，LED灯关闭(如果是火焰片同时跟着摇摆的话，LED灯关掉的同时火焰片也会停止摇摆)。

控制电路也可通过其他电信号来进行控制，具体来说，请参考图8，该控制电路包括放大电路、方波发生电路以及主控电路，该放大电路用于对气流感应件400输出的电信号进行放大处理，方波发生电路根据放大后的电信号输出方波信号，该主控电路根据方波的宽度控制发光元件200的使用状态。该放大电路可以是包括电容耦合放大电路。该放大电路可以是电容耦合放大电路两级放大来实现。

该控制过程具体来说，通过麦克风捕捉气流，再经过放大，抗干扰的电路后，输入不同的方波，主控CPU可以根据不同宽度的波形，调节LED的亮度、闪烁快慢与熄灭。大风时，LED灯闪烁变快；弱风时，LED灯闪烁变慢；太强风时，LED灯关掉。

请参考图4，该电子蜡烛还包括蜡筒800，该蜡筒800罩扣住支架600、气流感应件400、发光单元200、灯托700、电路板300等部件上。蜡筒800中部具有通孔，火焰片100从蜡筒800中部伸出，该通孔的通径设计为可露出气流采集腔500的入口面511，以便于气流的采集。
