一种LED照明路灯的制作方法

本发明涉及路灯领域，特别是一种led照明路灯。

背景技术：

目前，为了节约城市电力能源，广泛提倡使用清洁能源，风能与太阳能等可再生能源已在全球受到极大的重视，也是最具商业潜在价值的能源产业。现有的太阳能led路灯用以给城市街道照明，太阳能led路灯用以将日照中的太阳能转化为电能，然后通过电能直接供电给led灯。太阳能板通常固定在灯杆上，而日照光线的角度随着时间的变化而不断变化，难以发挥最大的发电效率，无法满足led路灯的使用需求，而且灯杆往往具有一定高度，使后期维护困难增加。为此，需要对现有的太阳能路灯进行改进。

技术实现要素：

本发明所要解决的技术问题是提供一种led照明路灯，其能够解决上述现在技术中的问题。

本发明是通过以下技术方案来实现的：本发明的一种led照明路灯，包括主灯杆、安装托架以及设置在支撑架上的led照明灯，所述主灯杆内部右侧设有升降滑槽，所述升降滑槽内设有驱动螺杆，所述驱动螺杆顶部与升降电机动力连接，所述升降滑槽左侧内壁的顶部中间位置处固定设有带斜面部的凸条块，所述安装托架嵌于所述升降滑槽内且滑动配合，所述安装托架与所述驱动螺杆螺纹转动配合连接，所述安装托架左侧端面的顶部中间位置处设有带斜面槽的凹形槽，所述安装托架内部中间位置设有执行腔，所述执行腔内部右侧设有转动轴，所述转动轴顶部贯穿所述安装托架向上延伸并转动配合连接，所述转动轴顶部末端处倾斜固定连接有光伏板，所述执行腔内的所述转动轴上周向固定连接有从动齿轮，所述执行腔左侧下方的所述安装托架内设有导滑槽，所述导滑槽内设有导滑块，所述导滑块内顶部设有角度调节电机，所述角度调节电机顶部转动连接有主动齿轮，所述导滑槽右侧顶部设有沉槽，所述沉槽内设有伸入所述导滑槽内的导杆，所述导杆与所述导滑块滑动配合，所述导滑块右侧的所述导杆上环绕有第一弹簧，所述凹形槽与所述导滑槽之间设有通孔，所述通孔中间位置处设有限位滑槽，所述通孔内滑动连接有推杆，所述主灯杆上还设置有提醒装置，所述提醒装置包括感应器以及与所述感应器相连接的警报器。

作为优选地技术方案，所述感应器固定设置在所述升降滑槽的内顶壁上且位于所述升降电机的右侧，所述警报器设置在所述主灯杆左侧顶部位置处且位于所述支撑架上方，所述警报器与所述感应器电性连接，所述升降电机也与所述感应器电性连接。

作为优选地技术方案，所述支撑架与所述主灯杆左侧上方固定连接，所述支撑架左侧底部与所述led照明灯固定连接。

作为优选地技术方案，所述支撑架与所述主灯杆相连接一侧的下方设有支杆，所述支杆两端分别与所述支撑架与所述主灯杆固定连接。

作为优选地技术方案，所述升降电机外表面嵌于所述升降滑槽顶部的所述主灯杆内顶壁内且固定连接，所述驱动螺杆底部与所述主灯杆内底壁转动连接。

作为优选地技术方案，所述限位滑槽内的所述推杆上设有限位块，所述限位块右侧的所述推杆上环绕有第二弹簧，所述推杆右侧端面与所述导滑块左侧端面抵接，所述推杆左侧末端设有伸入所述凹形槽内的斜面凸头部。

本发明的有益效果是：

1.通过主灯杆内部右侧设升降滑槽，升降滑槽内设驱动螺杆，驱动螺杆顶部与升降电机动力连接，安装托架与驱动螺杆螺纹转动配合连接，从而实现安装托架升降移动，方便工作人员维护和安装。

2.通过支撑架与主灯杆相连接一侧的下方设支杆，支杆两端分别与支撑架与主灯杆固定连接，从而提高整体稳固性。

3.通过执行腔左侧下方的安装托架内设导滑槽，导滑槽内设导滑块，导滑块内顶部设角度调节电机，角度调节电机顶部转动连接用于与所述从动齿轮啮合连接的主动齿轮，导滑槽右侧顶部设沉槽，沉槽内设伸入导滑槽内的导杆，导杆与导滑块滑动配合，导滑块右侧的导杆上环绕第一弹簧，凹形槽与导滑槽之间设通孔，通孔中间位置处设限位滑槽，通孔内滑动连接推杆，限位滑槽内的推杆上设限位块，限位块右侧的推杆上环绕第二弹簧，从而实现自动啮合连接，巧妙地使得光伏板由从动齿轮控制转动以选择太阳光最佳角度，能够巧妙地实现将安装托架完全安装到位后才能实现自动控制多角度调节，方便准确安装到位，提高检修人员安装和维护速度。

4.本发明结构简单，操作方便，节能环保，减少人工劳动力，提高使用效率。

附图说明

为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

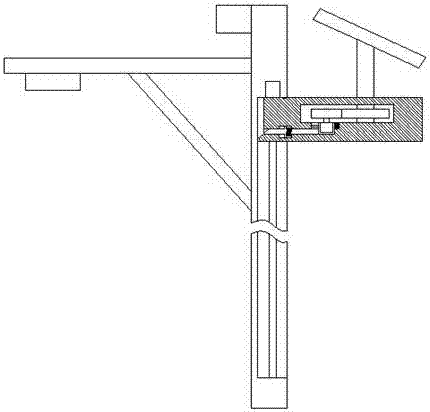

图1为本发明的一种led照明路灯结构示意图；

图2为本发明的一种led照明路灯安装后的结构示意图；

图3为本发明的安装托架内部结构示意图；

图4为本发明的凸条块固定位置的结构示意图；

图5为本发明从动齿轮与主动齿轮啮合连接后示意图。

具体实施方式

如图1-图5所示，本发明的一种led照明路灯，包括主灯杆1、与所述主灯杆1滑动配合连接的安装托架3以及设置在支撑架2上的led照明灯4，所述主灯杆1内部右侧设有升降滑槽6，所述升降滑槽6内设有驱动螺杆63，所述驱动螺杆63顶部与升降电机61动力连接，所述升降滑槽6左侧内壁的顶部中间位置处固定设有带斜面部621的凸条块62，所述安装托架3嵌于所述升降滑槽6内且滑动配合，所述安装托架3与所述驱动螺杆63螺纹转动配合连接，所述安装托架3左侧端面的顶部中间位置处设有用于与所述凸条块62配合连接的带斜面槽371的凹形槽37，所述安装托架3内部中间位置设有执行腔31，所述执行腔31内部右侧设有转动轴51，所述转动轴51顶部贯穿所述安装托架3向上延伸并转动配合连接，所述转动轴51顶部末端处倾斜固定连接有光伏板5，所述执行腔31内的所述转动轴51上周向固定连接有从动齿轮52，所述执行腔31左侧下方的所述安装托架3内设有导滑槽32，所述导滑槽32内设有导滑块33，所述导滑块33内顶部设有角度调节电机34，所述角度调节电机34顶部转动连接有用于与所述从动齿轮52啮合连接的主动齿轮341，所述导滑槽32右侧顶部设有沉槽321，所述沉槽321内设有伸入所述导滑槽32内的导杆322，所述导杆322与所述导滑块33滑动配合，所述导滑块33右侧的所述导杆322上环绕有第一弹簧323，所述凹形槽37与所述导滑槽32之间设有通孔（未图示），所述通孔中间位置处设有限位滑槽35，所述通孔内滑动连接有推杆36，所述主灯杆1上还设置有提醒装置，所述提醒装置包括感应器81以及与所述感应器81相连接的警报器82。

其中，所述感应器81固定设置在所述升降滑槽6的内顶壁上且位于所述升降电机61的右侧，所述警报器82设置在所述主灯杆1左侧顶部位置处且位于所述支撑架2上方，所述警报器82与所述感应器81电性连接，所述升降电机61也与所述感应器81电性连接。

其中，所述支撑架2与所述主灯杆1左侧上方固定连接，所述支撑架2左侧底部与所述led照明灯4固定连接。

其中，所述支撑架2与所述主灯杆1相连接一侧的下方设有支杆21，所述支杆21两端分别与所述支撑架2与所述主灯杆1固定连接，从而提高整体稳固性。

其中，所述升降电机61外表面嵌于所述升降滑槽6顶部的所述主灯杆1内顶壁内且固定连接，所述驱动螺杆63底部与所述主灯杆1内底壁转动连接，从而实现控制安装托架3升降移动，便于拆装和维护。

其中，所述限位滑槽35内的所述推杆36上设有限位块361，所述限位块361右侧的所述推杆36上环绕有第二弹簧351，所述推杆36右侧端面与所述导滑块33左侧端面抵接，所述推杆36左侧末端设有伸入所述凹形槽37内的斜面凸头部362。

初始状态未安装时，安装托架3位于升降滑槽6最底部位置，此时，导滑块33受到第一弹簧323的顶压作用力，使得导滑块33位于导滑槽32的最左侧位置，同时，主动齿轮341远离从动齿轮52，推杆36受到第二弹簧351的作用力，使得斜面凸头部362伸入凹形槽37内，同时，推杆36右侧端面与导滑块33左侧端面抵接。

需要安装使用时，首先通过升降电机61控制驱动螺杆63转动，由驱动螺杆63带动安装托架3逐渐沿升降滑槽6向上移动，当凸条块62逐渐滑入凹形槽37内时，使得凸条块62上的斜面部621与斜面凸头部362滑动抵压配合，使得推杆36克服第二弹簧351的作用力朝右侧移动，同时推杆36右侧端面推动导滑块33左侧端面，使导滑块33朝右侧移动移动，当斜面凸头部362完全伸入通孔内时，此时斜面凸头部362左侧端面与凸条块62滑动配合连接，同时斜面部621滑入斜面槽371内且完全接合，导滑块33受到推杆36的推动移动到导滑槽32的最右侧，主动齿轮341与从动齿轮52啮合连接，此时，安装托架3顶端面与升降滑槽6内顶壁抵接，当托架3顶端面与升降滑槽6内顶壁抵接时，托架3顶端面与感应器81接触使得感应器81传递信号并控制升降电机61停止转动，同时感应器81还传递信号并控制警报器82发出报警提醒的声音，通过警报器82发出报警提醒的声音直观地提醒此时托架3向上移动到了最顶端位置，然后控制角度调节电机34驱动主动齿轮341转动，同时带动从动齿轮52以及转动轴51转动，从而实现角度调节；

需要拆卸维护时，通过升降电机61控制驱动螺杆63反向转动，由驱动螺杆63带动安装托架3逐渐沿升降滑槽6向下移动，此时斜面部621滑离斜面槽371，推杆36受到第二弹簧351的顶压作用力朝左侧移动，使斜面凸头部362与斜面部621抵压滑动配合，同时，导滑块33受到第一弹簧323的作用力朝左侧移动，使主动齿轮341脱离从动齿轮52，当斜面部621滑离斜面凸头部362时，此时，斜面凸头部362受到第二弹簧351的顶压作用力完全伸入凹形槽37内，同时，导滑块33受到第一弹簧323的作用力移动到导滑槽32的最左侧位置，从而方便重复安装使用。

本发明的有益效果是：

1.通过主灯杆内部右侧设升降滑槽，升降滑槽内设驱动螺杆，驱动螺杆顶部与升降电机动力连接，安装托架与驱动螺杆螺纹转动配合连接，从而实现安装托架升降移动，方便工作人员维护和安装。

2.通过支撑架与主灯杆相连接一侧的下方设支杆，支杆两端分别与支撑架与主灯杆固定连接，从而提高整体稳固性。

3.通过执行腔左侧下方的安装托架内设导滑槽，导滑槽内设导滑块，导滑块内顶部设角度调节电机，角度调节电机顶部转动连接用于与所述从动齿轮啮合连接的主动齿轮，导滑槽右侧顶部设沉槽，沉槽内设伸入导滑槽内的导杆，导杆与导滑块滑动配合，导滑块右侧的导杆上环绕第一弹簧，凹形槽与导滑槽之间设通孔，通孔中间位置处设限位滑槽，通孔内滑动连接推杆，限位滑槽内的推杆上设限位块，限位块右侧的推杆上环绕第二弹簧，从而实现自动啮合连接，巧妙地使得光伏板由从动齿轮控制转动以选择太阳光最佳角度，能够巧妙地实现将安装托架完全安装到位后才能实现自动控制多角度调节，方便准确安装到位，提高检修人员安装和维护速度。

4.本发明结构简单，操作方便，节能环保，减少人工劳动力，提高使用效率。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
